4.1 页面设置


页面设置是 Express RIP 的重要组成部分,您送到 RIP 处理的每个作业都从页面设置中获取其处理设置。


您可以保存不同的页面设置,您必须在创建时为每个设置命名并保存。一个名称最多可以使用 30 个字符。给每个页面设置一个有用有意义的名称,因为您必须在多个下拉列表中选择页面设置。此外,对于每个作业,在 RIP 日志中会显示一条消息说明它使用的页面设置。

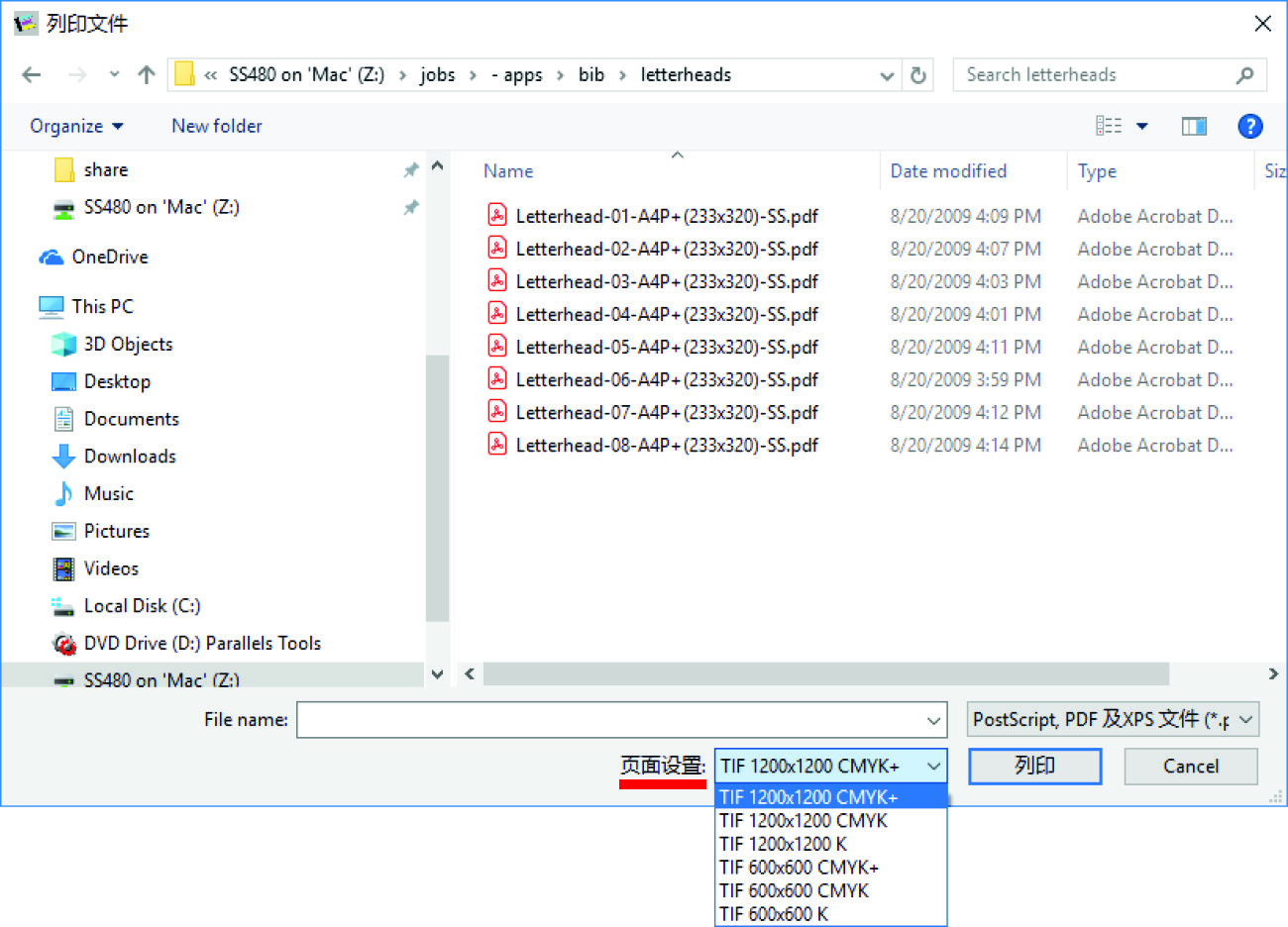

4.1.1 在 “列印文件” 对话框中选择页面设置


您可以在 “列印文件” 对话框中选择使用 RIP 处理一个或多个作业文件。您可以在 ”页面设置" 下拉列列表选择用于处理理所选作业的页面设置。

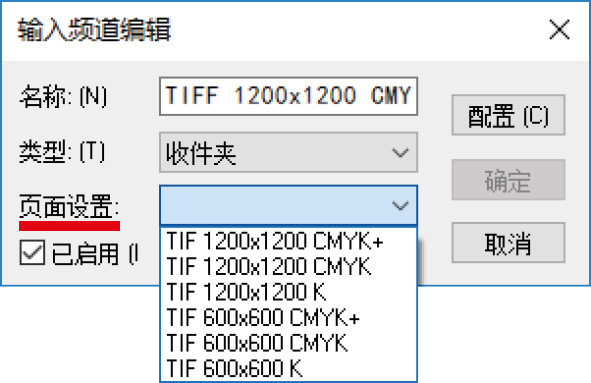

4.1.2 在 ”输入通道编辑” 对话框中选择页面设置


您可以在 “输入通道编辑” 对话框中选择使用 RIP 处理在输入文件夹中找到的作业文件。您可以在 ”页面设置" 下拉列表选择用于处理输入文件夹中找到的作业文件的页面设置。有关详细信息,请参阅 ”使用输入文件夹自动打印文件” 部分。





4.2 页面设置管理器


要提示 “页面设置管理器”对话框,您可以 -

• 从 Express RIP 下拉列表中选择 “页面设置管理器”,

• 键入 Ctrl + S 时,

• 在工具栏点击“页面设置管理器”按钮



您必须先停止输入才能显示页面设置管理器:如有必要 -

• 选择 Express RIP > 开始输入下拉列表选项, 或

• 在工具栏单击 ”停止输入” 按钮

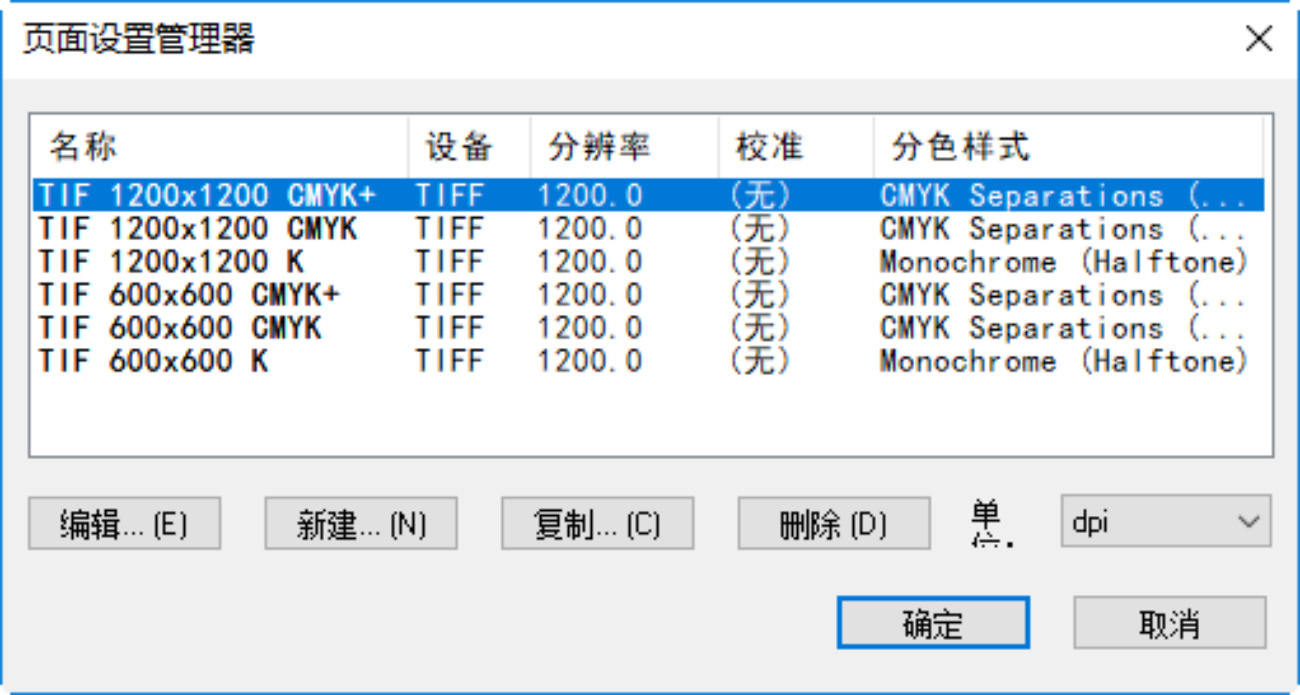

页面设置管理器包含所有现有页面设置的列列表,显示每个页面设置的名称,相应的输出设备和一些重要设置:输出分辨率, 使用的校准设置和分色样式。


在 RIP 的新安装中,有一个名为 “默认页面设置” 的页面设置。此页面设置使用一组选项,可以与 RIP 的任何安装一起使用,从而生成低分辨率的屏幕预览。您可以删除或重新定义此页面设置以适合您的安装。




4.2.1 管理页面设置


编辑

单击选择页面设置,然后单击此按钮在 “编辑页面设置” 对话框中对其进行编辑。快捷方式是双击页面设置。有关使用此对话框的详细信息,请参见 ”编辑页面设置对话框” 章节。


注意:要重命名页面设置,请复制它并使用所需名称保存副本,然后再删除原始页面。


新建

单击此按钮可创建新的页面设置并在 “新増页面设置” 对话框中对其进行编辑页面设置。


复制

选择页面设置,然后单击此按钮以在 “新増页面设置” 对话框中编辑页面设置。


删除

选择一个或多个页面设置,然后单击此按钮将其删除。如果有输入设置正在使用任何页面设置,则 Express RIP 会为每个使用的页面设置显示警告对话框。如果您确定要删除页面设置,请单击 ”是”。


4.2.2 页面设置重新排序


您还可以选择页面设置并通过将它们拖动到列表中的新位置来重新排序。页面设置管理器中的顺序是 “打印文件”,“校样字体” 和 “打印校准” 对话框中列出的页面设置的顺序,以及在进入 “执行” 窗口之前显示的 “选择页面设置” 对话框中的顺序。


4.2.3 选择几个页面设置


如果要删除或重新排序,可以选择多个页面设置。使用以下键:


Shift: 要选择列列表中多个设置,请先选择第一个设置,然后在按住 Shift 键的同时,选择列表中的最后一个设置。


Control: 要选择多个设置,无论它们是否形成连续列表,请在选择设置时按住 Control 键。


4.2.4 关闭页面设置管理器


必须先关闭页面设置管理器,然后才能使用 Express RIP 中的任何工具栏按钮或下拉列表选项。你有这些选择:


• 单击 “确定” 以确认您在 “页面设置管理器”或 “编辑页面设置” 或 “新建页面设置” 对话框中所做的所有更改。

• 单击 “取消” 放弃所有更改。

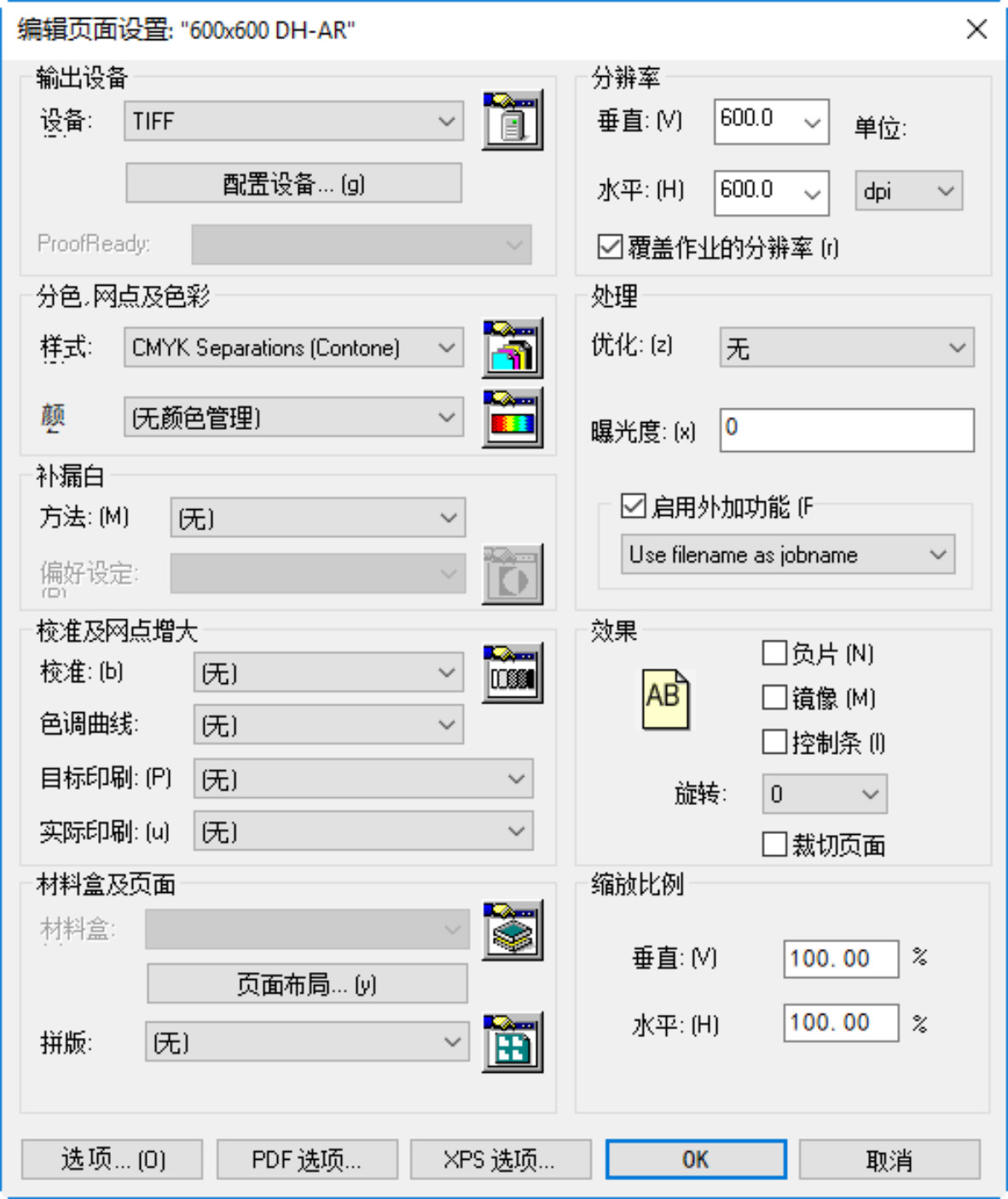

4.3 编辑页面设置对话框


单击页面设置管理器中的编辑时,将出现编辑页面设置对话框。 单击 “新建” 或 “复制” 时,将出现 “新建页面设置” 对话框。


“新建页面设置” 对话框与 “编辑页面设置” 对话框相同,只是 “确定” 按钮标记为 “另存为”。本手册中对 “编辑页面设置” 对话框的引用也适用于 “新建页面设置” 对话框。

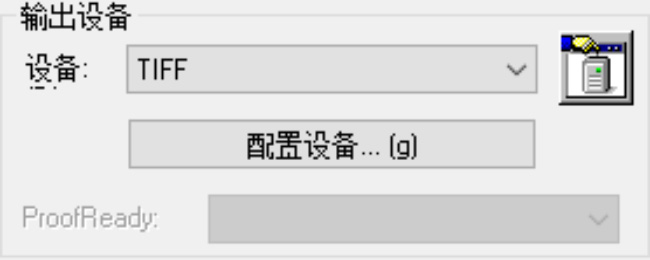

4.3.1 输出设备



设备

从 ”设备” 下拉列列表中选择输出设备。


配置设备

单击 ”配置设备” 以配置选定的设备。有关 ”配置设备” 的详细信息,请参阅 Express RIP 设备插件随附的手册。

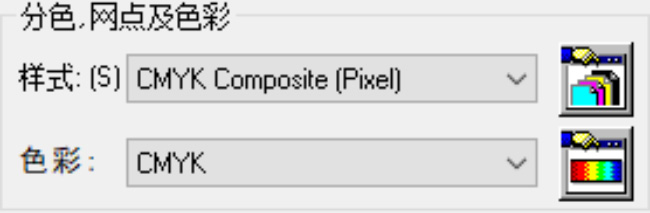

4.3.2 分色,网點及色彩



样式 (Separation Style)

选择分色样式。每个设备都有不同的可用分色样式列表。您也可以单击右侧的 ”分色管理器” 按钮添加或编辑分色样式。



”分色管理器” 对话框将显示。有关 ”分色管理器” 的详细信息,请参阅 ”分色管理器” 部分。


顏色

选择颜色设置。您也可以单击右侧的 ”颜色设置管理器” 按钮添加或编辑颜色设置。



”颜色设置管理器” 对话框将显示。有关 ”颜色设置管理器” 的详细信息,请参阅 ”颜色设置管理器” 部分。

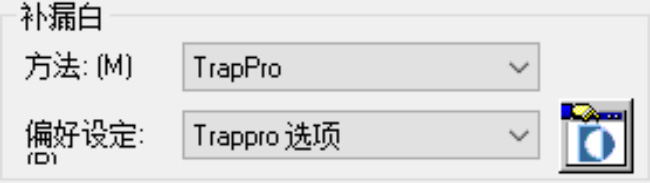

4.3.3 䃼漏白



方法

选择䃼漏白方法 -

•  无

•  settrap (Quark)

Express RIP 支持 QuarkXPress 提供的䃼漏白工具及其 settrap PostScript 语言扩展。


QuarkXPress 能够生成任意䃼漏白。它可以通过以下两种方式之一完成:

- 通过在生成的 PostScript 语言页面描述中包含叠印边框。此方法适用于所有 RIP,但可能会生成大型作业文件。

- 通过指示有能力的 RIP 应该生成陷印。如果选择 settrap(Quark)选项,RIP 可以执行此操作。QuarkXPress 运算符必须使用打印机描述文件,声明 RIP 支持此功能。使用此选项可以使 QuarkXPress  生成更紧凑的 PostScript 语言代码,从而节省磁盘空间并可能导致 RIP 更快地解释。


•  TrapPro

TrapPro 是 Express RIP 用來处理䃼漏白的收费选项。 您必须启用 TrapPro 才能选择此选项。有关 ”TrapPro” 的详细信息,请参阅 ”TrapPro” 手册。


偏好设定

选择 TrapPro 偏好设定。您必须启用 TrapPro 才能选择此选项。


您可以单击右侧的 ”TrapPro 管理器” 按钮添加或编辑 TrapPro 设置。



”TrapPro 管理器”对话框将显示。有关 ”TrapPro” 的详细信息,请参阅 ”TrapPro” 手册。

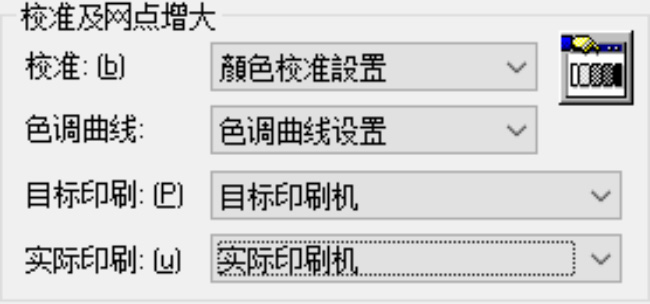

4.3.4 校正及网点增大


Express RIP 可以将一个或多个校准集应用于作业。如果要打印到直接输出设备,页面设置可以包括输出设备的校准和色调曲线校准。


如果您正在为印刷机准备作业,则页面设置可以包括照排机校准,色调曲线校准以及目标和实际印刷机的校准。如果页面设置使用 ColorPro 颜色设置,则禁用预期的印刷校准。


为特定设备和色彩空间创建校准集。您只能为当前选定的设备和色彩空间选择校准集。分色样式的选择决定了了色彩空间。请注意,虽然照排机不是多色设备,但您可以为分色样式中的每种颜色创建校准曲线,以考虑可能用于不同颜色的网角。



要创建或编辑校准曲线,请单击 “校正 (网点拓大) 管理器” 按钮。



校准 (Calibration)

在”校准"下拉列表选择设备的校准设置。您可以单击右侧的 ”校准管理” 按钮添加或编辑校准设置。”校准管理理器” 对话框将显示。有关 ”校准管理器” 的详细信息,请参阅 ”校准管理” 部分。


“校准” 下拉列列表包含当前所选设备和色彩空间的所有校准设置。如果您不使用校准,可选择 ”无”。


通常,您为您正在编辑的页面设置选择适当的校准设置,会影响校准的设置包括分辨率,屏幕频率,点形状,加网细节以及分色样式设置。


某些输出插件提供了参考校准设置文件,通常以纸名和分辨率。这些配置文件显示在校准列列表中。


色调曲线 (Tone Curve)

“色调曲线” 下拉列表包含当前所选设备和色彩空间的所有色调曲线设置。您可以单击右侧的 ”校准管理” 按钮显示 ”校准管理器” 对话框,然后在 ”设备” 中选择 “色调曲线” 以添加或编辑色调曲线设置。


除了设备校准和印刷机校准外,色调曲线还允许您进行另一组颜色调整。“色调曲线” 下拉列表包含为当前色彩空间中的 “色调曲线” 设备创建的所有色调曲线设置。 如果您不使用色调曲线,可选择 ”无”。



目标印刷 (Intended Press) 和实际印刷 (Actual Press)

如果您不使用 ColorPro,可以使用 “目标印刷” 及 ”实际印刷” 選項將作業從目标的印刷機调整到另一台实际使用的印刷機。效果是首先應用任何主要校準(例如,根據照排機的要求),再去除對目标印刷機的補償,然後为实际印刷機補償。啟用 ColorPro 時,無法使用目标和实际印刷機校準。ColorPro 提供了幾個選項,包括在一種印刷機上模擬另一台印刷機。


“目标印刷” 及 ”实际印刷” 下拉列列表包含為當前顏色空間中的 “印刷機” 設備創建的所有校準设置。如果您的作业文件內的圖像不是針對特定的印刷機,請選擇 ”无。


您可以单击右侧的 ”校准管理” 按钮显示 ”校准管理器” 对话框,然后在 ”设备” 中选择 ”印刷机” 以添加或编辑印刷曲线设置。

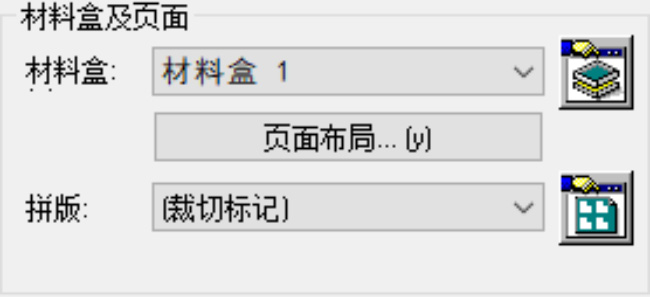

4.3.5 材料盒及页面



材料盒

如果使用材料管理工具监控输出设备中剩余的材料数量,或者使用材料优化功能,则必须指定要与页面设置一起使用的材料盒。使用 “编辑页面设置” 对话框中的 “材料盒” 下拉列列表执行此操作。请注意,如果更改设备,则必须从 “材料盒” 列表中选择材料盒名称,除非为该设备禁用了了材料管理。

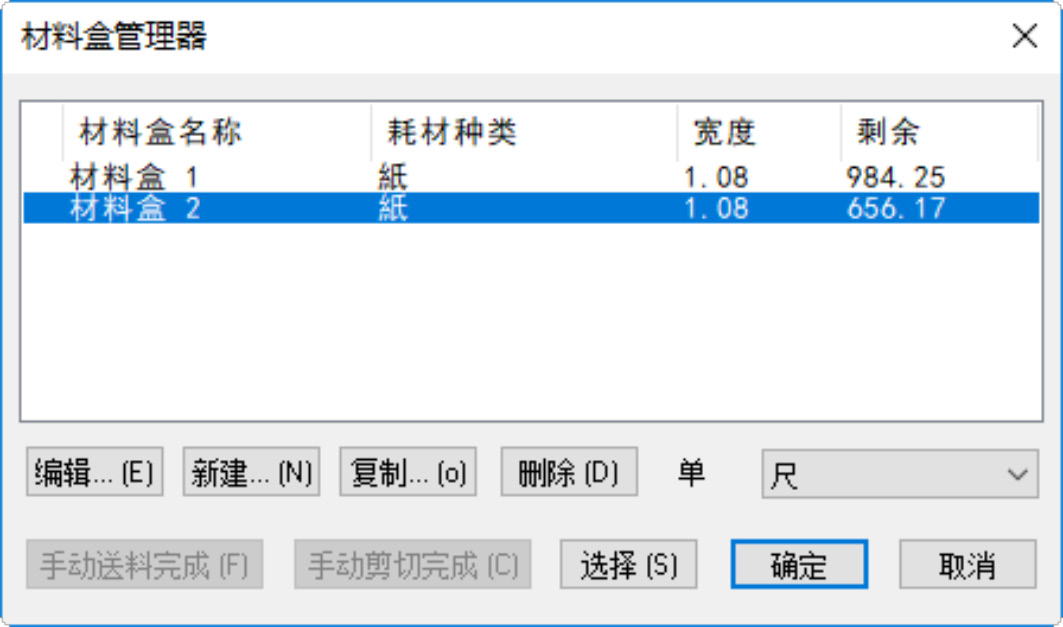

在 ”材料盒” 下拉列表选择设备的材料盒设置。您可以单击右侧的 ”材料盒管理” 按钮添加或编辑材料盒设置。”材料盒管理器” 对话框将显示。



编辑

单击选择材料盒设置,然后单击此按钮在 “编辑材料盒” 对话框中对其进行编辑。 快捷方式是双击材料盒设置。



注意:要重命名材料盒设置,请复制它并使用所需名称保存副本,然后再删除原始材料盒设置。


新建

单击此按钮可创建新的材料盒设置并在 “编辑材料盒” 对话框中对其进行编辑材料盒设置。


复制

选择材料盒设置,然后单击此按钮以在 “新増材料盒” 对话框中编辑材料盒设置。


删除

选择一个或多个材料盒设置,然后单击此按钮将其删除。

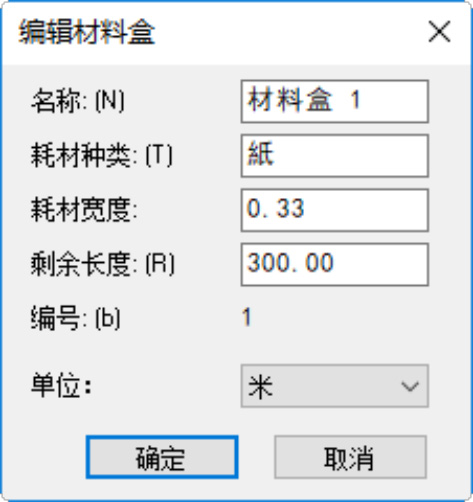

编辑材料盒



名称

材料盒识别名称。此名称将显示在 “编辑页面设置” 对话框的 “材料盒” 下拉列表中。


耗材类型

所选材料盒中保存的材料类型。


耗材宽度

如果您在优化菜单中使用 “材料节省” 选项,RIP 会使用耗材宽度计算打印方向。您必须将此值设置为可以打印的材料的实宽度(可成像宽度),因为某些输出设备无法直接成像到材料边缘。如果输入材料的总宽度并且输出设备具有较小的可成像宽度,则一些大页面可能会扩展到不可成像区域,并且当 RIP 尝试输出它们时,这些输出页面将被剪切或视觉损坏。



剩余长度

材料盒内留下的材料长度。每当 RIP 进纸或打印材料时,RIP 都会更新此值。(RIP还会在材料不足时向您发出警告。)每次把你材料重新装入材料盒,都必须输入已装入的长度。


编号

RIP用于追踪材料盒的编号。您只能在为新材料盒创建时编辑此号码-


单位

此对话框中数字使用的单位。使用此下拉列表选择任何方便的单位。 RIP 會转换任何已经显示的数字的单位。

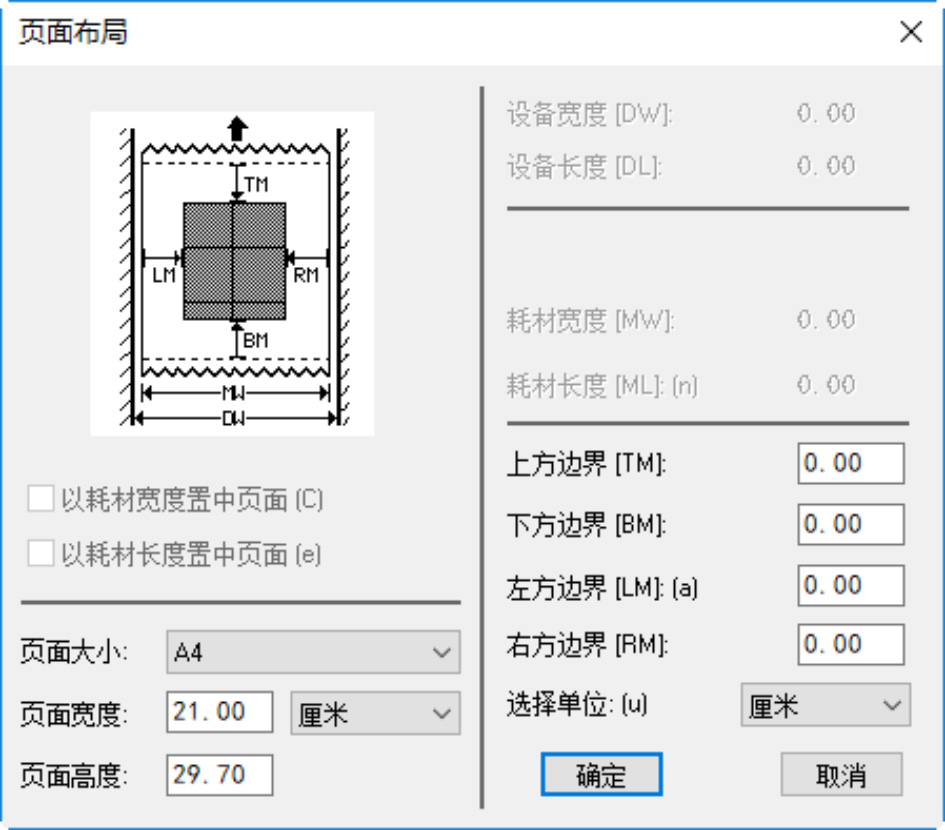

页面布局

单击 ”页面布局” 按钮以显示 ”页面布局” 对话框。



”页面布局” 对话框允许您更改所选页的边距。在相应的文本框中键入所需的边距大小。您可以从 “选择单位” 下拉列表中选择所需的度量单位。此外,您可以通过单击 “材料长度” 上的 “材料宽度和中心” 页面上的 “中心” 页面,将所选页面置于材料中心。每个选项的默认值取自所选页面的页面设置。如果覆盖任何这些值,它们将在下次打印时生效。


注意:启用 ”以耗材宽度置中頁面” 或 ”以耗材長度置中頁面” 时,左边距和上边距值将设置为零。换句话说,当这些选项启用时,RIP不会裁剪,边距将会被忽略。


拼版

“拼版” 是 Express RIP 用來处理简单拼版的收费选项。 您必须启用 “拼版" 才能选择此选项。 有关 ”拼版” 的详细信息,请参阅 “拼版” 手册。

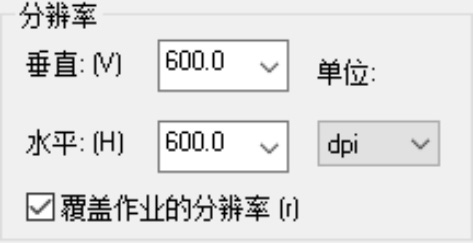

4.3.6 分辨率


垂直丶水平

“垂直” 和 ”水平” 下拉列表列出了此设备的可用分辨率。某些设备允许您键入分辨率。您也可以选择分辨率的单位 - 包括dpi丶dpcm丶或 dpmm。


覆盖作业的分辨率

选中 ”覆盖作业的分辨率” 选项以覆盖作业文件中指定的分辨率。



4.3.7 处理



优化

Express RIP 在 “页面设置” 对话框的 “处理” 部分的 “优化” 下拉列表中提供材料和时间节省选项。 这些选项仅在输出设备支持时才可用。 如果输出设备不支持这些功能,则选项不会显示在列列表中。


“优化” 下拉列表允许您指示 RIP 自动旋转页面,如果这样做可以节省时间或材料料。对于绞盘和鼓式设备,您可以选择 “材料节省”。对于鼓型设备,您还可以选择节省时间。


如果在 “优化” 下拉列列表中选择 “材料节省”,则 RIP 会在计算可以节省材料的情况下旋转图像。您应确保在 ”材料盒管理器” 中正确设置材料宽度,以使此选项有效工作。 如果当前设备是鼓型设备,您可以选择节省时间,该页面以最少的时间输出旋转页面。


注意:某些应用程序会为作业生成页面大小,这取决于应用程序中设置的介质宽度。处理理这些应用程序生成的作业时,通常无法节省材料。要避免此问题,请使应用程序中的材料料宽度与正在创建的页面宽度相同(包括要打印的任何裁剪标记)


曝光度

如果选择了适当的输出设备(例如,照排机),则可以更改页面输出的曝光。


启用外加功能

选中 ”启用外加功能” 选项以启用外加功能。外加功能是保存在文件夹 SW \ Page Features 中的 PostScript 程式。选择您需要添加到此页面设置的外加功能。


最常用的外加功能是名为 “Use filename as jobname” 的外加功能。 使用此功能,RIP 中显示的作业名称是作业文件檔的名称,而不是 PDF 文件內的标题名称。

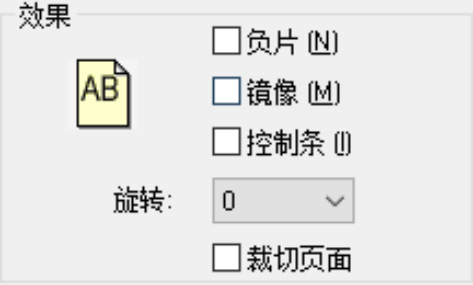

4.3.8 效果



“编辑页面设置” 对话框中的 “效果” 选项允许您使用各种效果生成输出。


该对话框显示页面的表示(在 “效果” 标签附近),其中写入了字母 AB。 您可以单击 “旋转”,“负片” 和 “镜像” 选项以选择效果,也可以单击 “效果” 页面以循环显示所有可能的效果组合。


选择任何选项时,“效果” 页面会发生变化,说明使用所选组合的效果。


负片

如果选择 “负片” 复选框,则生成的页面为负片。 如果作业已经为负(即,在页面描述中定义了负图像),则两个负片相互抵消,从而产生正片输出。使用此选项可能会影响正确选择校准集。


镜象

如果选择了 ”镜象" 复选框,RIP 将生成一个镜像图像,该图像反映在垂直轴上。 但是,如果已发送正在发送的作业,则选择 Mirrorprint 选项将取消此操作,从而提供非镜像图像。


控制条

如果选中 ”控制条” 复选框,则会根据输出材料上可用的区域向作业添加控制条。 这在创建校样时特别有用,因为控制条指示用于作业的设置,并允许您分析打印质量。


旋转

“旋转” 下拉列列表允许您选择 90 度,180 度和 270 度旋转。图像本身保持不变。如果作业已设置为以相反方向旋转,则两个旋 转取消,从而产生非旋转输出。同样,如果作业以相同方向旋转,则两个旋转相加。


裁切页面

您可以通过选择 “裁切页面” 复选框来裁切页面顶部和底部的空白区域。



4.3.9 缩放比例


垂直丶水平

您可能并不总是希望以原始尺⼨寸打印作业。“编辑页面设置” 对话框中的水平和垂直缩放允许您以指定的比例例打印任何作业。 这会更改页面大小。


所有比例例均以原始大小的百分比表示。 因此,要以线性大小的一半打印出作业的副本,请在水平和垂直缩放文本框中指定 50。 要以两倍大小打印出来,请指定 200。


您可以指定不同的水平和垂直刻度。请注意,除非水平和垂直缩放框中的值相同,否则图像的宽高比会发生变化。加网处理不受作业缩放比例影响。



4.4 其他选项


4.4.1 选项

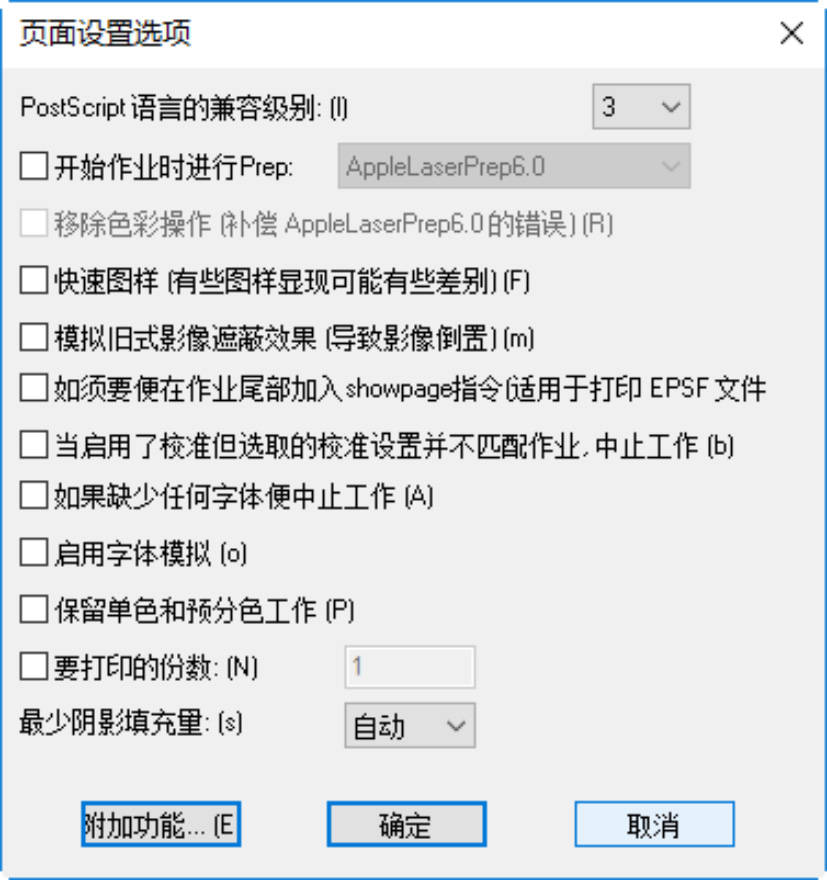

“页面设置选项” 对话框提供了几个影响 RIP 处理作业方式的选项。单击 “编辑页面设置” 对话框中的 “选项” 按钮显示此对话框。


有几个选项可以使用 PostScript LanguageLevel 2 或 LanguageLevel 1 提供与作业的兼容性。其他选项可以处理更常见的故障情况或便利功能。(单击此对话框中的 “附加” 按钮可查看特定于作业创建应用程序的选项。)本节介绍对话框中的每个选项。


PostScript 语言兼容级别

此选项允许您为提交到此页面设置的作业选择 PostScript 语言兼容性级别。您可以选择 PostScript LanguageLevel 1, 2 或 3。默认情况下,此选项设置为 3,因为大多数作业都正确运行,并且此设置允许 RIP 使用最大数量量的 PostScript 语言功能和 Express RIP 扩展。结果通常是更快的操作或提高的输出质量。


您可能需要将值设置为 1 或 2,以便少量旧作业正确运行。例如:如果将此选项设置为 2,则 RIP 将使用 Level 2 PostScript 语言来解释作业。这意味着 2 级作业在预期的环境中运行。构建良好的 3 级作业也会运行,但如果使用 Language Level 3 中支持的功能更好,则可能会运行得更慢。



开始作业时运行 Prep

在作业开始时运行准备文件是 PostScript 语言例程的库,可以下载到 RIP 中并在必要时使用。许多 LaserWriter 驱动程序需要先加载某些库才能使用它们。


如果选中此选项的框并从下拉列表中选择了准备文件,则所选的准备文件将在使用相关页面设置运行。默认情况下,未选中此选项。


移除色彩操作

“移除色彩操作” 此选项提供 PostScript 语言兼容性。有两种情况你应该考虑使用它。

• 由于 LaserWriter Driver 6.0 中的错误,会出现一种情况。如果您使用此驱动程序并获得 PostScript 语言错误,请选择此选项并再次输出作业。

• 某些应用程序错误地使用 PostScript 语言 Level 1 扩展颜色运算符,从而产生不正确的(例如,空白)输出。如果选择此选项,则 RIP 将使用基本颜色运算符,并且输出正确显示。

注意:仅当 PostScript 语言兼容级别选项设置为 1 时,此选项才可用。在 PostScript Language Level 2 和 3 中始终可以使用色彩操作。


快速图样

“快速图样” 选项可以更快地处理定义为半色调的 1 级 PostScript 模式,但分辨率低于正常分辨率。如果您需要高质量图像,则不应使用此选项,因为该选项使得任何用户定义图案的输出在 300 dpi 以上的分辨率下具有比正常更粗糙的纹理。


默认情况下,未选中此选项。


模拟旧式影像遮蔽

“模拟旧式影像遮蔽” 选项用于克服以前版本的 Adobe 解释器中现在很少见的错误。在一些较旧的 PostScript 语言代码文件中可能仍然存在此错误的影响。通过选中 “模拟旧式影像遮蔽” 复选框,可以正确打印这些旧作业。


默认情况下,未选中此选项。


考虑 PostScript 语言代码页包含负图像遮蔽的情况。如果页面本身打印为负片,则图像蒙版显示正常。


在较旧的作业中,负片图像蒙版仍然以负片形式打印,产生错误。这是因为作业中的 PostScript 语言代码正在尝试纠正不再   存在的错误。



作业尾部加上 showpage

某些 PostScript 语言文件格式(如 EPS,EPSF 或 EPSI)在作业结束时不一定包括 showpage 操作符。要直接从 RIP 打印这些文件,可能需要添加一个 showpage。如果选择此选项,则 RIP 会在必要时自动向作业附加显示。


注意:如果因 PostScript 语言错误而中止的作业,则会处理理并输出任何部分完成的页面。


默认情况下,未选中此选项。


注意:如果您处理包含已知错误的 EPS 文件,则在必要时使用 “作业结束时添加 Showpage” 和使用拼版的页面功能时将输出该文件。如果关闭作业结束时的添加显示页面或页面功能,则页面将正确错误。


当启用了校准但选取的校准设置并不匹配作业,中止工作

如果校准打开则中止,并且所选校准集与作业不匹配如果需要作业校准,请选择此选项以防止 RIP 打印作业具有不适当的校准集。校准集在页面设置中指定。有关详细信息,请参见第 12 章 “校准”。


默认情况下,未选中此选项。


如果缺少任何字体便便中止工作

如果缺少任何字体,则中止作业选择此选项可确保在任何使用的字体不可用时中止作业。如果未选中此选项,RIP 将尝试使用合适的替代品来删除任何缺失的字体。默认情况下,未选中此选项。


您可以在 SW / Config / FontSubstitution 文件中指定默认字体。有关更更多详细信息,请参见第 314 页的 “字体替换”。


启用字体模拟

启用字体仿真如果作业中缺少某个字体,并且 RIP 中没有该字体,则可以选择此选项,根据缺少字体的特征,使用合适的传真文本替换缺少的字体,间距,高度和宽度。以这种方式,使用具有目标字体的类似特征的合适的可读字体来代替丢失的 字体。


在数字打印时,字体仿真通常是可以接受的,并且可以优先于根本不生成的文件。有关更更多信息,请参见 “字体仿真”(第316页)。



保留单色和预分色工作

保留单色和预分隔作业仅当使用用于自动分离复合颜色作业的页面设置将单色或预分离作业提交到 RIP 时,模拟传统分离工作流程的行为非常重要选择此选项。


启用此复选框后,当单色或预分离文件输入到 CMYK 页面设置时,您将生成 CMYK 分离输出。


选择此选项可确保RIP生成正确标记的分色。选择此选项可使单色作业生成单个黑色分色,并使预分色作业生成正确标记的分色。(即使正确标记,分色也可能为空白。)注意:通过选择 “不空白” 可以避免空白分色 “编辑样式” 对话框的 “打印” 列,如 “生成分色”(第 386 页)中所述。该选项略有不同,因为如果在分离工作流中单独使用预分隔作业,则生成的分隔可能具有错误的标签:例如,CMYK 的预分离作业可能只产生四个 K(黑色)分色。将两个选项一起使用会很有用。


警告:使用 “简单拼版” 时,如果要在校样或印版颜色栏上看到色块,则必须将 “打印” 选项设置为 “是”。使用 “不空白” 选项将省略该颜色的色块。


要打印的份数:

5.24.11要打印的份数此文本框包含要打印的作业的份数。您可以在框中键入新值以指定特定数量的副本。默认情况下,此选项设置为1(一)。


最少阴影填充量:

最小阴影填充级别随着 PostScript Language Level 3 和 PDF 1.3 版的引入,可以使用着色填充来构造渐变。有许多控件可用于影响这些阴影填充的质量,其中一个特别重要的是平滑度设置。


此选项实质上控制用于生成渐变的级别数。某些应用程序将平滑度设置为某些设备上不会产生良好结果的值(Adobe Acrobat 将值设置为 50)。


此选项允许您设置合理理的覆盖值。


最小阴影填充级别设置一个限制,该限制控制可用于构建渐变的最小级别数。这对于确保渐变没有条带。


最小阴影填充水平选项有一个下拉菜单,允许选择各种预配置值。选择的值越高,创建的阴影填充级别越多,RIP 创建这些   级别所需的工作量就越多,从而导致输出速率降低。如果选择 “自动”,则 RIP 会自动优化 “最小阴影” 填充级别以适合当前的 “页面设置”。例例如,如果当前页面设置采用仅允许 64 种灰度的筛选,则 RIP 将优化最小阴影填充级别,以便便它仅使用 64 种阴影。除此之外,如果页面设置允许 256 个阴影,则可以通过手动选择较低的值(例如 128)来使 RIP 运行得更快。



4.4.2 附加功能

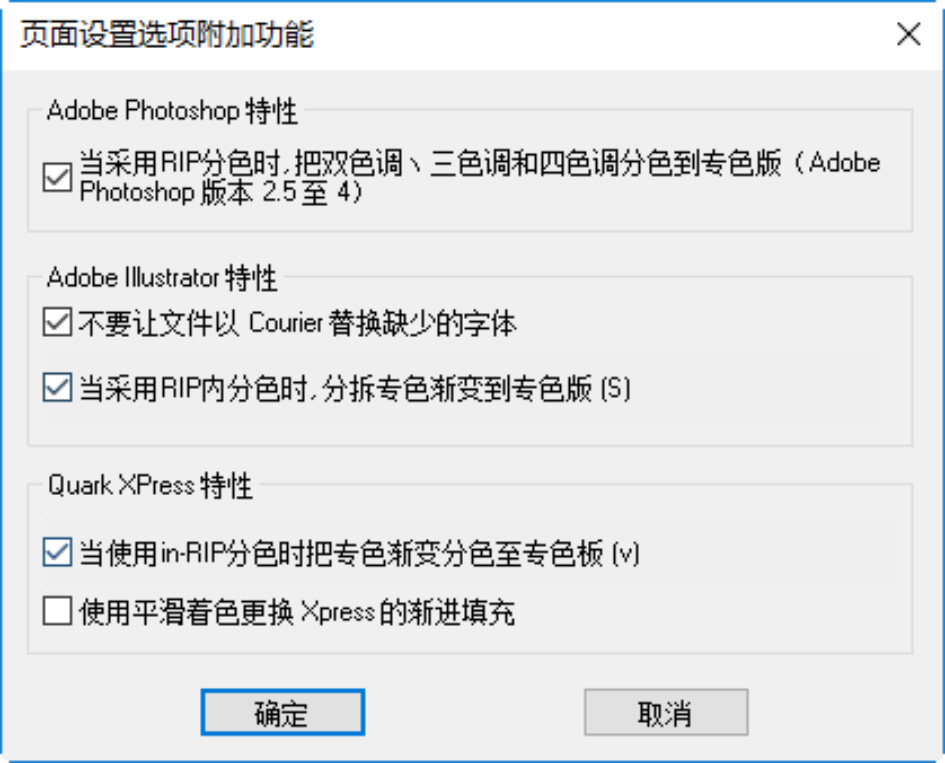

在 “页面设置选项” 对话框中,单击 ”附加功能”,“页面设置选项附加功能” 对话框将显示。



Adobe Photoshop 特性

这些选项控制 Adobe Photoshop 作业中的功能处理。


若要充分利利用包含与设备无关的颜色定义的作业,请在 “RIP 配置附加” 对话框中启用 ColorPro 选项。


当采用 RIP 分色时, 把双色调丶三色调和四色调分色到专色版(Adobe Photoshop 版本 2.5 至 4)


如果要将 PhotoShop 双色调,三色调和四色调分色至专色板,请选择此框。


要使此选项生效,请选择创建分色的 RIP 分色样式,并启用相关的专色分色。分色样式必须为每种专色指定分色,或者将(作业中的其他颜色)设置为 ”是”。


注意:仅当 PostScript 语言兼容级别选项设置为 3 时,此选项才可用。它仅适用于 Photoshop 版本 2.5 到 4;如果在 Language Level 3 中成像,Photoshop 版本 5 会自动执行行此操作。默认情况下,此选项处于选中状态。


Adobe Illustrator 特性

这些选项控制 Adobe Illustrator 中作业中的功能处理。


不要让文件以 Courier 替换缺少的字体


Illustrator 7 检查字体可用性并用 Courier 替换任何不可用的字体。这意味着在 RIP 中更改默认字体或选择中止作业(如果缺少任何字体选项)将无效。


如果选择此选项,RIP 将忽略 Illustrator PostScript 语言代码中的字体替换。然后,您可以更改默认字体,或者选择 “如果缺少任何字体,则中止作业” 选项。此选项适用于 Illustrator 中的 PostScript 语言和 EPS 文件。


默认情况下,选择此选项。


当采用 RIP 内分色时, 分拆专色渐变到专色版


对于 Illustrator 6 和 7 文件:如果选择此选项,RIP 会将专色渐变放在适当的专色分色上。


有一些限制:当提交给 RIP 的作业是直接从 Illustrator 打印的 PostScript 语言文件时,所有渐变都出现在四色墨中。


要使此选项生效,请选择创建分色的 RIP 分色样式,并启用相关的专色分色。分色样式必须为每种专色指定分色,或者将(作业中的其他颜色)设置为 ”是”。


对于 Illustrator 6 文件:如果不选择此选项,则 RIP 會把专色渐变放在四色墨中。


对于 Illustrator 7 文件:如果不选择此选项,则结果取决于分色样式和作业中的信息。如果分色样式为特定专色生成分色,则 RIP 会把专色渐变放在专色分色上。


但是,如果(作业中的其他颜色)设置为 “是”,则如果遇到该颜色的平面色调,RIP 将生成专色分色,但如果遇到该颜色的渐变则不会生成分色。


默认情况下,选择此选项。



QuarkXPress 特性

此选项控制 QuarkXPress 作业中的功能处理。


当使用 in-RIP 分色时把专色渐变分色至专色板


QuarkXPress 生成的 PostScript 语言代码将专色渐变放在四色分色而不是专色分色上。


如果选择此选项,RIP 会将专色渐变放在适当的专色分色上(如果可用)。(此选项完全适用于从 QuarkXPress 打印的 PostScript 语言文件。)要使此选项生效,请选择创建分色的 RIP 分色样式,并启用相关的专色分色。分色样式必须为每种专色指定分色,或者将(作业中的其他颜色)设置为 ”是”。


注意:仅当 PostScript 语言兼容级别选项设置为 3 时,此选项才可用。 默认情况下,选择此选项。


使用平滑着色更换 Xpress 的渐进填充


选中此复选框可将 QuarkXPress 生成的渐变填充替换为 Language Level 3 平滑着色。平滑着色通常会产生更好的视觉质量,并且生成速度更快。


如果使用 TrapPro 选项,则可以使用此选项。这是因为 TrapPro 可以处理平滑着色。


注意:仅当 PostScript 语言兼容级别选项设置为 3 时,此选项才可用。


默认情况下,未选中此选项。

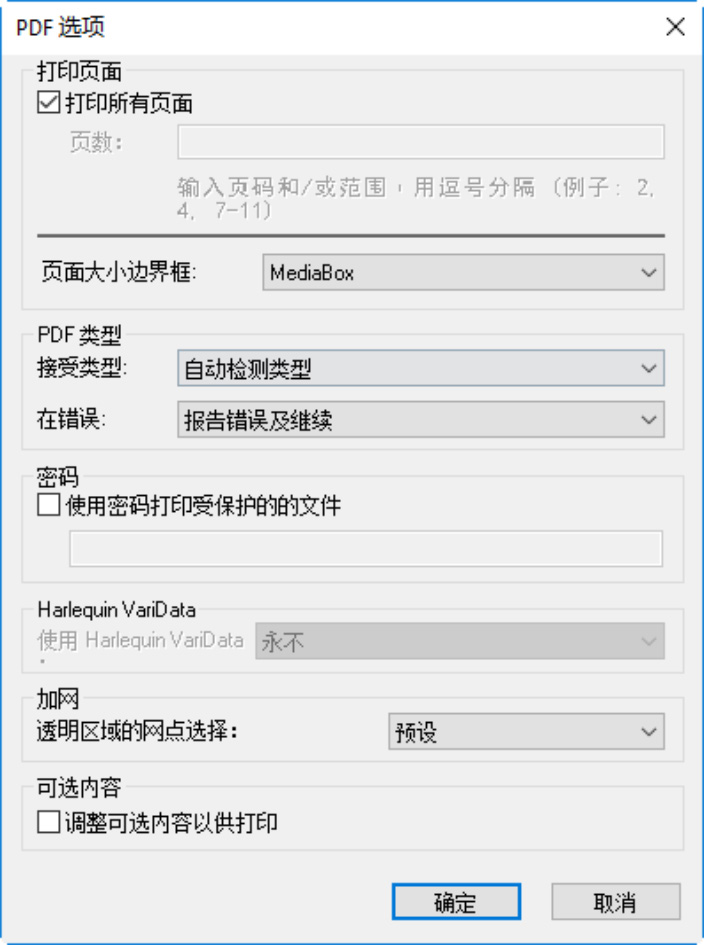

4.4.3 PDF 选项


此按钮显示 “PDF 选项” 对话框,您可以在其中设置打印 PDF 文件的选项。例如,使用这些选项可以打印一系列页面而不是整个文件,或指定要接受的 PDF 文件版本。您还可以提供用户密码,以使 RIP 能够打印密码加密的文件。



打印页面

选中 “打印所有页面” 复选框可打印 PDF 文档中的所有页面。如果您只想从 PDF 作业中打印一部分页面,请取消选中此复选框,然后在 “页面” 字段中输入所需的页面。


完成打印页面子集后重新选中此复选框。这样可以从其他 PDF 作业打印所有页面。(您无需删除“页面”字段中的条目。)


页面输入要打印的页面的页码。您可以输入单个页码或范围,用逗号(,)字符分隔每个数字或范围。


要输入页面范围,请使用连字符分隔范围中的第一页和最后一页的编号:例如,7-16。如果要将特定页面中的所有页面打 印到作业结尾,请输入以该特定页面开头并以您知道高于 PDF 作业中最后一页的数字结尾的范围:例如,47 -10000。


您可以组合单个页码和范围:例如,1, 2, 7-16, 23, 24。也可以重复页面,例如 [27, 27, 27] 将打印页面 27 三次。


页面也可能不按顺序列出,例如 [154, 27, 170]。


如果未打印文档中的所有页面,RIP 将显示类似于以下内容的警告:%% [警告:页面范围限制打印到以下页面:5, 27, 156- 163, 210, 210, 120, 196,来自可用的 N 页。]其中N是文档中的页数。


如果范围是作业中没有页面适合,则显示以下警告:%% [警告:范围内找不到页面] %% 打印 PDF 作业时,RIP 会为每个未打印的页面显示消息,因为在这个领域不被上市



页面大小边界框

PDF版本 1.3 提供了几个用于定义边界框的选项,边界框是 PDF 页面区域。  PDF 文件可以设置这些区域中的一个或多个的值,以适合 PDF 文件的不同使用方式。


RIP 查找此列列表中所选选项的值,并生成由该选项设置的大小的页面。只有 MediaBox 必须存在于文件中,但其他边界框从 MediaBox 继承默认值。


使用简单拼版时,此列列表中选择的选项用于计算裁剪标记和页面标记的位置。在简单拼版中指定的任何出血都将填充该裁 剪框外。


此列表中的选项在可移植文档格式参考手册 1.3 版中完全定义。默认为 MediaBox。


MediaBox - 材料的大小,可能大于在其上成像的页面。BleedBox - 页面包括出血的大小,此边界框外可能有打印机标记。


TrimBox - 修剪任何打印机标记和多余出血区域后,最终产品尺寸。ArtBox - 放置 PDF 图形时要使用的边界框的大小。


CropBox - 边界框指定显示或打印时页面的默认剪切区域。


PDF类型

默认情况下,RIP 将接受所有 PDF 文件,无论它们是否符合 PDF/X 标准。


RIP 将识别 PDF/X-1a,PDF/X-3,PDF/X-4,PDF/X-4p,PDF/X-5g 和 PDF/X-5pg 文件,应用必要的附加检查来验证它们符合标准的完整详细信息,并自动更更改与正确呈现它们的要求不匹配的任何配置设置(如叠印)。


接受类型

此列列表允许您定义 PDF 文件必须符合 PDF 作业的各种标准和规范的严格程度。您可以使用 ”在错误” 列表来定义如果作业不符合请求的规范,RIP 应该执行行的操作。


此列表中的选项如下:


自动检测类型

这是默认选项。RIP 根据作业中的类型标签尽可能地尝试打印文件。PDF/X 文件将被自动识别。如果作业声称是 PDF/X-1 但不符合该标准,则 RIP 会将其视为错误,但仍可以打印该文件。


您可以通过关闭 PDF/X 的自动检测和调整RIP 叠印设置来调整 RIP 的处理以匹配其他应用程序。



视为基线 PDF

将接受所有 PDF 和 PDF/X 文件,不对 PDF/X 文件进行行特殊处理理。使用此设置,RIP 将使用可识别的 PDF 版本打印任何作业; 即版本 1.71 或更更低版本,包括标记为 PDF/X-1 但不符合标准的不合规作业。


这是最放松的环境。通过使用此选项,您明确告知 RIP 不要覆盖 PDF/X 文件的任何叠印设置。


PDF/X-1a

仅 PDF/X-1a:2001 和 PDF/X-1a:2003 文件将被接受。请参阅下文,了解收到其他文件时采取的措施。


PDF/X-3 或 1a

接受任何支持的 PDF / X 变体,即; PDF/X-1a:2001,PDF/X-1a:2003,PDF/X-3:2002 和 PDF/X-3:2003。


PDF/X-4,3 或 1a

接受任何支持的 PDF/X-3 和 X-1a 变体,即 PDF/X-1a:2001,PDF/X-1a:2003,PDF/X-3:2002 和 PDF/X-3:2003,仅 PDF/ X-4(即不是 PDF/X-4p)。


PDF/X-4p,4,3 或 1a

接受任何支持的 PDF/X-3,X-1a 和 X-4 变体,即 PDF/X-1a:2001,PDF/X-1a:2003,PDF/X-3:2002,PDF/X-3:2003,PDF/ X-4 和 PDF/X-4p。


PDF/X-5g,5gp,4p,4,3 或 1a

接受任何支持的 PDF/X-3,X-1a 和 X-4 变体,即 PDF/X-1a:2001,PDF/X-1a:2003,PDF/X-3:2002,PDF/X-3:2003,PDF/ X-4 和PDF/X-4p。此外,接受  PDF/X-5g 和 X-5gp(不是 PDF/X-5n)。


在错误

出错时此列列表中的选项定义了了出现错误时您希望发生的操作:例如,如果 PDF 文件是无法识别的类型,或者无法满足 ”接受类型“ 列表中设置的条件。


操作如下:


报告错误及继续

报告的错误是针对在 “接受类型” 字段中显式设置的文件类型,或者是在设置为 “自动检测类型” 时检测到的错误。如果作业比


1.5 版本更新或构造不当,则打印结果可能存在问题。任何 PDF/X 验证错误都将在RIP的系统日志中报告,但仍将处理和输出该文件。



中止作业

报告错误并中止作业。如果正在处理的文件不符合所选的文件类型,则作业将被中止,并且不会生成任何输出。如果遇到 PDF 文件中不符合相应 PDF / X 规范的条件,则会显示警告消息。


密码

使用密码打印受保护的文件

如果要打印受密码保护的文件,请在文本字段中输入该密码,选择此选项及输入一个密码。


注意:PDF 规范允许文件具有所有者和读者密码。RIP 会根据这两个密码检查您输入的密码,如果任一密码产生匹配,则允许打印。


密码可以是任意长度,但只有前 32 个字符是重要的。如果您有任何方式影响提供给您的作业中使用的密码选择,建议它仅使用 ASCII 字符:字母 A-z 和 A-Z,数字 0-9,以及标点符号,如 [ ] { } 和;。例如,如果密码使用的字符不是英文字母,则输入密码可能会出现问题。避免多个空格字符,重音字符和需要双字节表示的字符。


Harlequin VariData

有关 Harlequin VariData(HVD)的信息,请参阅 Harlequin VariData 用户手册。


从 v11.0r1 开始,通过选择 “页面设置” > “PDF选项” 对话框上的 “使用 Harlequin VariData” 下拉列表中的一个选项,可以激活 HVD 内部模式优化。


“使用 Harlequin VariData “ 下拉列列表中的选项可以启用 HVD 并设置处理模式。


永不

选择后,HVD 优化将关闭。


经常

将启用 HVD 优化并扫描所有 PDF 文档。任何具有共享图像及每頁更改的元素都应该通过此优化加速。RIP 扫描 PDF 以查找此类页面,对共享图像进行一次 RIP,然后保留它们以便在具有相同页面元素的后续页面上使用。


自动

自动选择时,名为 HqnHVDParams 的 procset 包含一个设置 PDF HVD 扫描的过程,例如,基于以下任何一项:

• 元数据字典中的 - PDF / VT 标记,信息字典中的

• Creator 或 Producer 键,

• CreatorTool或元数据字典中的生产者密钥。


设置为自动模式并提交 PDF 文件时,RIP 将:

• 扫描文档级元数据并确定文件是否标记为 PDF / VT 文件。如果是这样,它将处理文件,就好像 Use Harlequin VariData 选项已设置为 Always。

• 查看文档信息字典中的生产者和创建者字符串及其在文档级元数据中的等价物,并将这些字符串与常用 VDP 合成工具   使用的字符串查找表中的值进行比较。如果字符串匹配,则处理文件,就好像 “使用Harlequin VariData“选项已设置为 Always; 如果他们不这样做,就好像 “使用Harlequin VariData“ 选项被设置为 Never。


加网

PDF 规范明确说明哪个网点应该用于透明的页面区域。但是,这些规则不适用于使用 PDF 中的每个对象关联的网点的情况。为了克服这个问题,添加了 “透明区域的网点选择” 下拉列表,允许使用对象中指定的网点而不是遵循 PDF 规范。


此选项选择用于透明区域的网点选择:


默认

使用页面设置网点为非完全不透明的对象加网。


使用最顶层

使用最顶层对象的网点为所有对象加网。在所有情况下,都会忽略略完全透明的对象。选择“默认”时的行为与 PDF 规范一致。


使用最顶层设置在工作流程中具有特殊价值,其中使用所提供的 PDF 文件中指定的半色调很重要,例如在柔版印刷中。

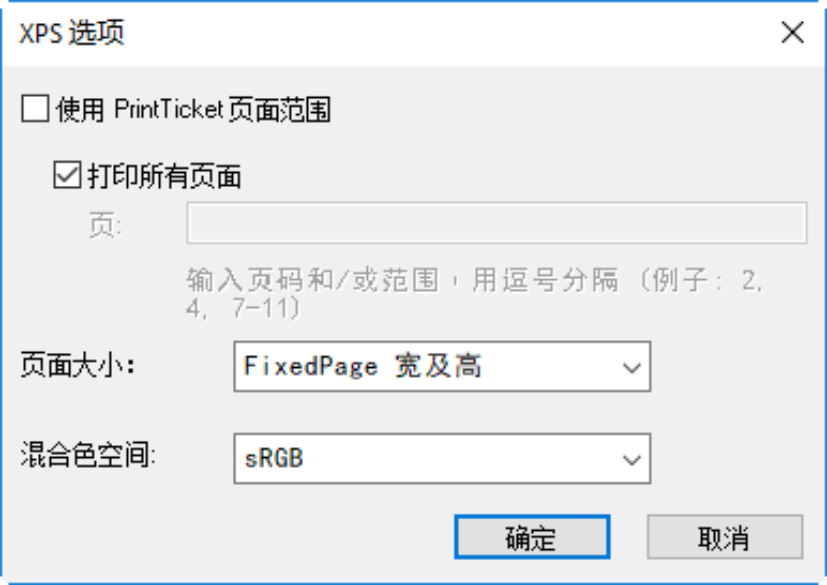

4.4.4 XPS选项


此按钮显示 “XPS 选项” 对话框,您可以在其中设置打印 XPS 文件的选项。



使用 PrintTicket 页面范围

启用此选项可使 RIP 对 XPS PrintTicket 中的页面范围设置进行行处理。选项未选中意味着页面设置选项继续覆盖 XPS 文件 PrintTicket 设置。


打印所有页面

选中此复选框可打印 XPS 文档中的所有页面。


如果您只想从 XPS 文档中打印一部分页面,请取消选中此复选框,然后在 “页面” 字段中输入所需的页面。


页面

输入要打印的页面的页码。您可以输入单个页码或范围,用逗号(,)字符分隔每个数字或范围。


要输入页面范围,请使用连字符分隔范围中的第一页和最后一页的编号:例例如,7-16。如果要将特定页面中的所有页面打 印到作业结尾,请输入以该特定页面开头并以您知道高于 PDF 作业中最后一页的数字结尾的范围:例如,47 -10000。


您可以组合单个页码和范围:例如,1,2,7-16,23,24。 可以重复页面,例如 [27,27,27] 将打印页面 27 的三次。


页面可能不按顺序列出,例如 [154,27,170]。



页面大小

这使RIP能够对页面设置对话框或 XPS 文档的 PrintTicket 中配置的页面大小设置进行行处理。默认设置是使用 FixedPage 宽及高。或者,可以选择 FixedPage BleedBox 或 FixedPage ContentBox  设置。您可以通过选择 FixedPage  PageMediaSize 设置来覆盖页面设置值。


混合色彩空间

从 sRGB,scRGB,设备混合色彩空间中选择混合色彩空间,或使用 XPS 文档的 PrintTicket PageBlendColorSpace 设置。在合成或渐变混合之前,所有颜色都将转换为选定的混合空间。如果您的 RIP 正在输出 RGB 设备,请选择 sRGB。如果您的RIP输出到 CMYK 设备,请选择设备。
