6.1 校准功能

校准涉及测量在输出设备上产生的测试图像以及使用这些测量来产生具有良好色调值的稳定图像：这里，良好意味着一致且通常线性化（在一些测量系统中）。某些设备具有已发布的规范，您可以使用它来代替测量数据：许多印刷机都是如此。 在要求苛刻的应用中，您可以根据设备上或 RIP 内的设置在同一设备上使用多种不同的校准。

本章介绍如何生成合适的测试图像（称为目标或测试条），测量其特征，然后输入或编辑校准数据。

6.1.1 为什么需要校准

无论输出设备的准确性如何，材料和其他消耗品都会发生变化并对输出产生影响。例如，照排机可以对其成像的材料料产生准确且稳定的曝光，但该材料料的反应因纸张而异，并且不同制造商的反应也不一样。此外，激光点从不是方形的（如在理想化的光栅中），它们通常重叠，通常不能分辨单个像素，并且不能总是在相邻像素之间关闭。类似地，在直接输出设备中，激光打印机中的点的重叠或喷墨设备中的墨水散布通常在所需的灰度级与实际输出的灰度级之间产生某种偏差。

无论原因是什什么，结果都是可变性或非线性，并且几乎总是需要一些调整来补偿这些物理伪像。这称为校准。

6.1.2 校准工作方式

Express RIP 中的校准功能可创建设备校准曲线，印刷机校准曲线和色调曲线。

设备校准曲线

• 您可以测量校准或未校准的目标。这意味着您可以使用先前的校准打印校准目标，并仅只输入需要纠正的值。或者，您可以使用未校准的目标重新开始，就像不存在校准一样。

• 您可以为多色设备的每个通道创建单独的校准曲线，例例如彩色喷墨打印机和印刷机。如果输出设备或印刷机支持其他颜色，您可以为专色创建单独的校准曲线。虽然照排机不是多色设备，但您可以为每种颜色创建单独的校准曲线，以考虑不同的加网角度。

印刷机校准

• 如果您正在为印刷机准备作业，则可以创建单独的校准曲线，以输出到胶片并输出到印刷机。如果您不使用 Harlequin ColorPro，您可以使用单独的校准设备将作业从其目标印刷机重新定位到另一台实际印刷机，以取消对目标印刷机增益的补偿。

色调曲线

• 除设备校准和印刷机校准外，色调曲线还允许您进行另一组颜色调整，提供了了一种快速有效的方法来调整输出颜色。

6.2 校准程序

以下过程概述了可以为 RIP 直接驱动的简单色或彩色设备创建和应用校准集的基本情况。相同的原则适用于涉及彩色装置和印刷机的更复杂的情况。

6.2.1 设备和要求

虽然照排机不是多色设备，但您可以为每种颜色创建单独的校准曲线，以考虑不同的加网角度。

要创建校准集，您需要一个可靠而准确的密度计，它可以反射纸张并可以透射胶片。您选择的密度计理想情况下应以百分   比形式显示点覆盖，而不是简单的密度读数，因为手动计算覆盖率非常耗时且容易易出错。

6.2.2 需要曝光设置的设备

需要正确曝光设置的照排机等设备的步骤如下：

1. 在适当的情况下，为设备建立正确的曝光。

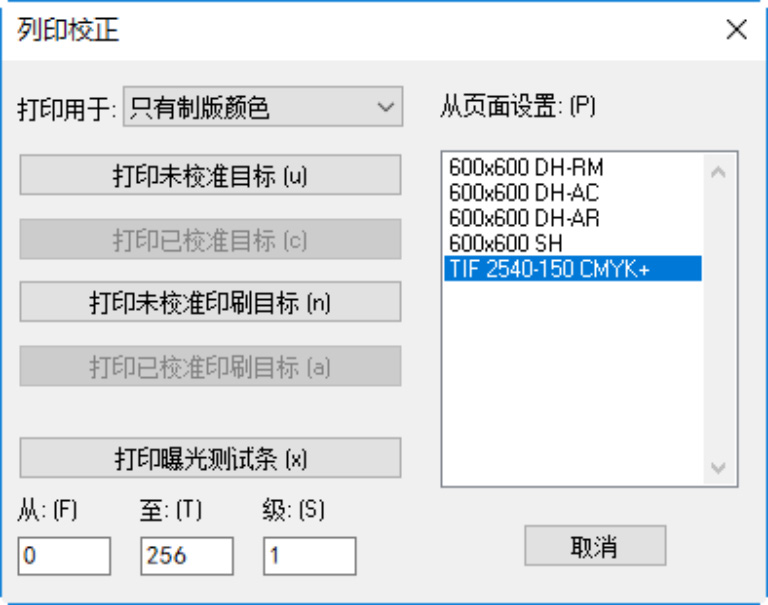

选择 ”输出” 下拉列表中 ”列印校准” 选项。 RIP 显示 “列印校正” 对话框。

在 “从页面设置” 列表中选择适当的页面设置。

打印曝光组使用相关 “从”，“至” 和 “級” 文本框中的值在该范围内的每一个曝光列列印一个测试条。

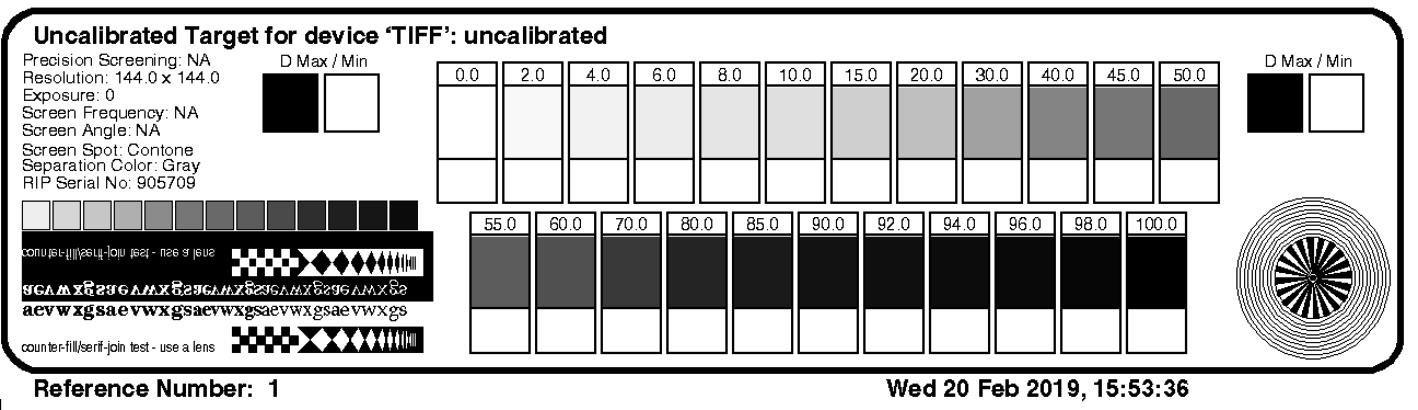

每个测试页应如下图所示。

• 如果您有密度计，请通过读取曝光扫描中每个测试页上标记为 D Max / Min 的两个正方形的密度值来选择正确的曝光。（测量两个方块以检查页面上的均匀曝光。）最佳密度因材料而异，但通常密度计读数在 3.5 到 4.0 之间是可接受的，对于纸张而言是 1.8 到 2.0 之间。）

• 如果您没有密度计，您仍然可以使用此页面选择近似曝光设置：研究页面左下方的精细细节，并选择在黑色区域提供清晰，精细白色细节的曝光，反之亦然。作为附加指南，您应该能够区分 0％ 和 2％ 的色调面板以及 98％ 和 100％ 面板之间的区别。（这些数字适用于胶片或溴化物：喷墨输出可以从 80％ 补丁向上黑色。）

2. 保持您认为具有正确曝光的条带：您可以从中测量值以创建校准集。如果您认为曝光扫描中使用的值可能更更好，则在该曝光下打印新目标。例如，在 “编辑页面设置” 对话框中设置 “曝光”，然后使用“打印未校准目标”。如果输出设备支持软件曝光控制，则只能在“编辑页面设置”对话框中设置 “曝光”，否则该选项将显示为灰色。

3. 在 ”页面设置" 中输入正确的曝光值然后在 “列印校正” 对话框选择 “打印未校准目标” 列印并测量校准目标。然后，您可以按照 “创建校准集” 中进行行操作。

6.2.3 没有曝光设置的设备

对于没有曝光控制的设备，例例如提供有参考校准的彩色喷墨打印机，该过程更更简单。

注意：如果您尝试使用没有参考校准的喷墨打印机，则不太可能获得良好的效果。喷墨打印机在其原始状态下的典型打印结果是产生非常暗的图像并且使用较多的墨水。

提供的参考校准定义了理想的或 “参考” 打印机结果。使用参考校准可大大提高输出质量，但打印机（“用户打印机”）的特点可能与参考打印机不同，因为打印机之间的差异很小但不可避免。您可能对参考校准感到满意。要获得最佳输出，您可以校准用户打印机，使其特点与参考打印机相同；这将生成您自己的校准集，您可以在页面设置中使用，并根据需要进行行编辑或更更新。

创建页面设置时，校准设置必须与正在使用的设备，材料和分辨率的组合相匹配。

注意：您可以区分已提供的校准配置文件和校准集，因为大多数提供的校准配置文件都显示在 “编辑页面设置” 对话框中， 并且校准列表中显示的名称周围带有括号（）。

用于打印目标的页面设置可以使用任何一种校准条目：

• 要首次为设备创建自己的校准集，页面设置必须使用提供的设备校准配置文件。

• 要编辑自己的校准集，页面设置必须使用该校准集。

确定或创建适当的页面设置后，请按照以下步骤使用此页面设置打印目标：

1. 使用菜单选项输出>打印校准，然后在 “从页面设置” 列表中选择页面设置。

2. 从 “打印” 菜单中选择要打印的目标类型。仅处理颜色通常是合适的。有关所有这些选项的详细信息，请参见第 343 页的“”打印校准 “对话框”。

3. 准备打印机 - 例如，装入正确的纸张，然后单击 “打印未校准的目标”。（如果需要，在输出控制器中启用输出以获得打印目标。）

注意：您必须在为其创建校准配置文件或设置的纸张上打印目标，以获得准确的校准集。

4. 在尝试测量之前，等待此目标彻底干透。即使目标看起来干，某些油墨墨和材料料组合也需要十分钟或更⻓长时间才能完全稳定，以便颜色不再变化，目标不受处理影响。

然后，您可以按照 “创建校准集” 中进行操作。

6.3 使用 GenLin Tool 工具读取校准目标数据

Genlin 是 Harlequin MultiRIP 提供的实用程序，用于读取 RIP 生成的校准目标。使用 “列印校准” 选项打印校准目标后，使用 GenLin Tool 工具读取。

6.3.1 简介

Genlin支持这些测量仪器：

• 爱色丽 408

• 爱色丽 DTP41系列

• 爱色丽 DTP32

• 爱色丽 DTP34

• 爱色丽 DTP12

• 爱色丽 938

• 爱色丽 i1-Pro 2

• Gretag Macbeth Eye-One

6.3.2 使用 Genlin Tool

Genlin Tool 的使用涉及以下阶段。

安装 USB 设备的驱动程序

如果您希望使用通过 USB 端口连接到计算机的测量仪器（包括 DTP41，DTP34 和 Eye-One 的变体），则必须为特定设备安装一些 USB 驱动程序，如以下过程中所述：

1. 将 DTP41，DTP34 或 Eye-One 测量仪器插入 USB 端口。在某些 Windows 计算机上，您可能需要管理员权限才能将设备插入 USB 端口。

如果尚未安装 USB 驱动程序，Windows 将自动启动 “发现新硬件向导”。

2. 在 “安装硬件设备驱动程序” 页面中，选择 “搜索合适的驱动程序” 选项，然后单

3. 在 “查找驱动程序文件” 页面中选中 “指定位置” 复选框，然后取消选择其他选项。

4. 在 “复制制造商的文件来自” 对话框中，单击 “浏览” 按钮并导航到以下文件夹： 对于 DTP41 和 DTP34 设备：

<RIP安装文件夹>\Genlin\drivers\XrDtp

对于 Eye-One 设备：

<RIP安装文件夹>\Genlin\drivers\EyeOne

5. 单击 “打开” 以返回 “从对话框复制制造商的文件”，然后单击 “确定”。Windows 将确认已找到该设备的驱动程序。

6. 单击 “下一步” 以安装驱动程序。

安装了了测量设备的 USB 驱动程序后，可以使用 Genlin。

6.3.3 使用 Genlin

按照以下步骤使用 Genlin 启动会话：

1. 使用串行接口（通常为 COM1 或 COM2 通信端口）或 USB 端口将测量仪器连接到计算机。

COM3 和 COM4 通信端口可用于某些设置，因此可以使用 Keyspan 适配器使旧设备在具有 32 位和 64 位系统的 Windows 7 下运行。

USB 支持适用于 Eye-One，DTP41 和 DTP34 设备，需要安装 USB 驱动程序。

注意：使用 Eye-One 设备时，必须从 “Configure” 对话框的 “Port” 下拉列表中选择 “Custom”。这是因为 Genlin 通过第三方软件与设备通信。

2. 如有必要，使用正确的校准板或其他白色参考工具重新校准测量仪器。

首次使用 Genlin 仪器或更换测量仪器时，应进行校准。在存放或大量使用后，您还应重新校准测量仪器。

注意：使用  Eye-One  设备时，Genlin  会向分光光度计发送一个校准要求，以便便Genlin  可以准确读取新目标。这意味着每当您开始读取目标时，必须将Eye-One  设备放在其白色参考板上。否则，Genlin   将在尝试读取目标时显示校准失败... 错误消息。

3. 打开位于 Express RIP 文件夹中的应用程序文件，启动 Genlin。GenLin 可执行文件是名为 genlintool.exe 的文件

6.3.4 测量校准目标

注意：此过程假定您打印了未校准的目标。按照以下步骤使用 Genlin 测量目标：

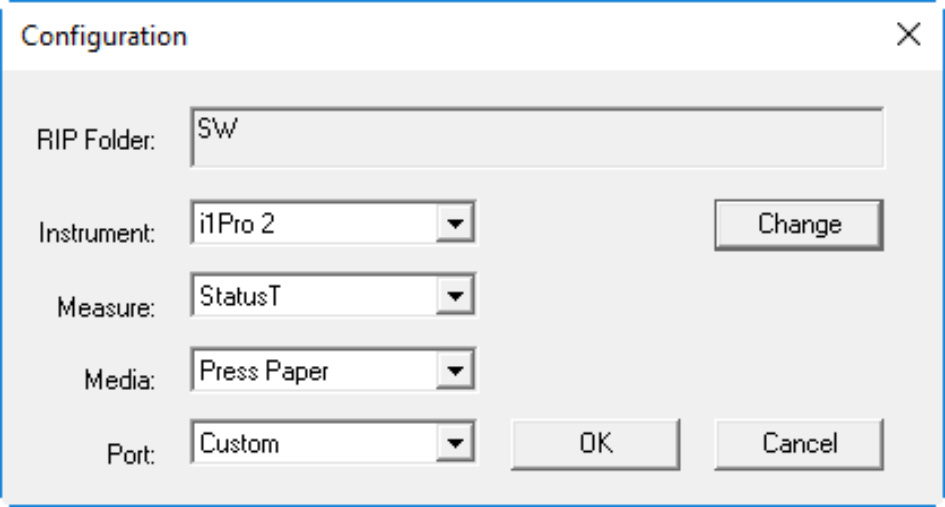

1. 选择 “File : Configure”，显示 “Configuration” 对话框。

按照此处的说明选择所需的设置，然后单击 “OK”。

RIP Folder

“RIP Folder” 标识用于打印目标和导入数据的 RIP 安装的 SW 文件夹。

如果您具有对相应 SW 文件夹的网络访问权限，则可以读取由另一台计算机上运行的 RIP 创建的目标。如果要执行此操作，请单击 “Change” 并使用文件浏览器选择RIP安装的远程 SW 文件夹。

默认值是提供 Genlin 的 RIP 的 SW 文件夹的相对路路径。

Instrument

“Instrument” 下拉列表提供支持的测量仪器列表。选择所需的测量仪器并确保选择了正确的端口设置。

Measure

选择仪器支持的测量类型。

Media

打印目标媒体类型的列表，包括印刷机和照排机材料。选择要在其上打印目标的材料类型。例如，使用打样打印机时选择印刷纸张。

Port

计算机上可用的接口端口列表。选择测量仪器所连接的端口。

2. 选择 “File : Read Target”，选择要读取的校准目标编号（在目标上打印为参考编号：N），然后单击 “确定”。

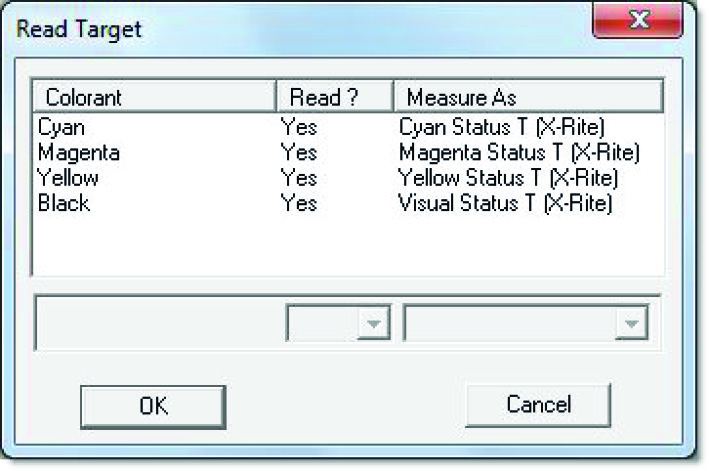

3. 在 “Read Target” 对话框中，选择要测量的通道，以及要使用的测量类型。

为此，请选择要编辑的频道，然后从下方的菜单中选择 “Yes”（是）或 “No”（否）。如果您的测量仪器和目标都支持多个测量系统，您还可以在 “Measure As” （测量为）列下方的菜单中选择其他测量类型。例如，选择Cyan Status T（X-Rite），然后单击 “OK”。

4. 参考测量仪器类型的详细信息。您必须按照屏幕提示来测量目标。请注意，使用 DTP32 和 DTP34 设备时，必须在 “Confirm to Proceed” 对话框中单击 “OK”，然后才能加载目标。对于 DTP41 设备，应在插入目标后单击 “OK”。

带读卡器和其他半自动仪器

确保以正确的方向扫描目标。读取条带时，应将仪器放置在每个条带末端约有一英寸的空白纸张。尽量避免目标区域外的任何标记，例例如目标编号。

如果仪器无法正确测量目标，您可能会看到读取错误信息。

手动仪器

按照屏幕提示测量目标。如果您使用的是手动仪器，例例如 X-Rite 938，您还会在仪器的显示面板中看到提示，以读取目标内的各个色块。

如果要放弃读取目标，请选择 “File : Abort Target”。

5. 完成目标测量后，单击 “OK”。

此时，Genlin 创建了一个数据文件，其中包含目标的所有线性化数据，您可以将其导入RIP。（该文件名为 import，位于 RIP 的 SW 文件夹中的 caldata 文件夹中。）

6. 使用菜单选项 ”输出: 校准管理理器”，在校准管理器中，为目标选择合适的设备和色彩空间。

7. 下一步操作取决于您是要更更新现有校准集还是创建新校准集。选择适当的操作：

• 如果要更更新现有校准集，请在列列表中选择它。这必须是您用于打印目标的校准集。单击 ”编辑未校准目标”。将出现 “编辑校准” 对话框。

• 如果要创建新的校准集，请单击 “新建”。然后，如果 “编辑校准” 对话框的 “配置文件” 菜单中有条目，请选择用于打印目标的提供的校准配置文件。输入新校准集的名称。

您可以使用与提供的校准配置文件相同的名称，但省略括号。

8. 单击 “导入”。导入数据并进行任何其他设置后，单击 “确定” 退出 “编辑校准” 对话框和 “校准管理器”。

警告：在测量同一 RIP 安装的另一个目标之前，必须先读取数据文件中的值（或将数据文件复制到另一个位置）。

Genlin 对每个数据文件使用相同的文件名，因此在测量新目标时，任何现有的测量数据都会丢失。

注意：如果您不再需要测量使用 RIP 打印的任何目标，则可以选择 “File : Purge”。这意味着目标的编号可以从 1 重新开始。

6.4 故障排除

这是您可能会看到的一些可能的错误消息和症状的列表，以及避免它们的建议。

6.4.1 错误消息

所有错误消息前面都有测量仪器的详细信息。

错误：Returned data not recognised

“Configure” 对话框中的 “Instrument” 设置与您使用的测量仪器之间不匹配。检查您是否使用了了仪器的正确仪器设置。

错误：Open (interface details) error 0

“Configure”对话框中的 “Port” 设置与测量仪器所连接的端口接口之间不匹配。尝试更改端口设置或将测量仪器连接到指定的接口端口。

错误：The USB device cannot be found

如果 Genlin 无法找到所选的 USB 设备，则会显示此消息。确保测量设备已连接到 USB 端口并已打开电源。还要确保在“Configure” 对话框中 Instrumemt 和 Port  选择了正确的仪器和端口。

错误：No responding device attached to selected serial line

错误：The USB device is not responding

如果测量仪器没有任何电源，则可能出现这些消息中的任何一个。检查测量仪器的电源并确保其已打开。如果问题仍然存在，则可能是电源适配器或电缆出现故障。

错误：Number samples received, but Number expected

如果 Eye-One 软件无法正确检测校准目标上每个色块的边界，则会出现此消息。也就是说，读取的色块数量与预期的色块数量不匹配。您可能过快地扫描校准目标或通过扫描目标顶部的部分数字来混淆软件，依此类推。

读取目标时，应将导板定位成使目标末端有大约 1 英寸的空白纸张。尽量避免目标区域外的任何标记，例如目标编号。

错误：Calibration failed - place the device on its white reference and start again

校准 Gretag Macbeth Eye-One 分光光度计时可能会出现此消息。

每当您开始阅读目标的过程时，您必须将 Eye-One 设备放在其包含内置白色参考的支架上。这允许 Genlin 准确读取目标。

错误：Unknown

如果您已使用 “文件” > “中止目标” 菜单选项，则可能会出现此消息。如果 RIP 无法识别测量仪器产生的错误，也可能出现此消息。检查手动仪器上的任何显示面板以获取更更多详细信息。

在所有情况下，系统都会询问您是否要重新测量目标。如果错误仍然存在，请考虑重新校准测量仪器或遵循“症状”部分中的建议。

6.4.2 症状

无法与测量仪器通信

这可能是由于配置设置与使用的实际仪器或接口端口不匹配。连接线中断或计算机与测量仪器之间的软件故障也可能是通   信故障的原因。检查 “Configure” 对话框中的连接和设置。如果这些看起来是正确的，请尝试关闭或断开测量仪器 30 秒，然 后重新连接。或者，由于另一个应用程序重新配置接口端口，Genlin 可能无法与测量仪器通信。如果您认为是这种情况，请关闭您怀疑导致冲突的应用程序。如有必要，请关闭并重新启动计算机。

无法从目标中读取正确的数据

此问题很可能是在 Genlin 中选择的目标文件与您实际测量的目标类型之间不匹配。首先确保在单击 “File : Read Target” 后在目标列列表中选择的数字与目标本身上打印的参考编号相匹配。如果重新校准，您可能在错误的纸张类型上打印了目标。否则，您可能在使用手动仪器时读取了了错误的色块，或者在使用条形读取器时未正确对齐目标。最后，目标可能不正确打印或测量仪器可能需要重新校准。

无法将正确的数据传输到 RIP

确保 “Configure” 对话框中指定的 RIP 文件夹是要导入数据的 RIP 安装的 SW 文件夹的路路径。

如果 RIP 文件夹正确，则此问题可能是由于存储目标和导入数据的 caldata 文件夹的内容出现问题。这是非常不可能发生的事件，但如果发生这种情况，请删除 caldata 文件夹，该文件夹是 Express RIP 文件夹的 SW ⼦子文件夹中，并再次打印目标。

注意：删除 caldata 文件夹后，您无法使用 Genlin 读取删除文件夹之前创建的目标- 您必须重新打印目标。单击 “File : Read Target” 时，目标上打印的参考编号不会出现在列表中如果使用不同的 Express RIP 安装打印目标，则会发生这种情况。

确保 “Configure” 对话框中的 “RIP 文件夹” 设置是用于打印目标的 RIP 安装的 SW 文件夹的正确路径。

这也可能发生，因为在打印文件和尝试使用 Genlin 重新打印目标并测量新打印件之间删除了 caldata 文件夹。

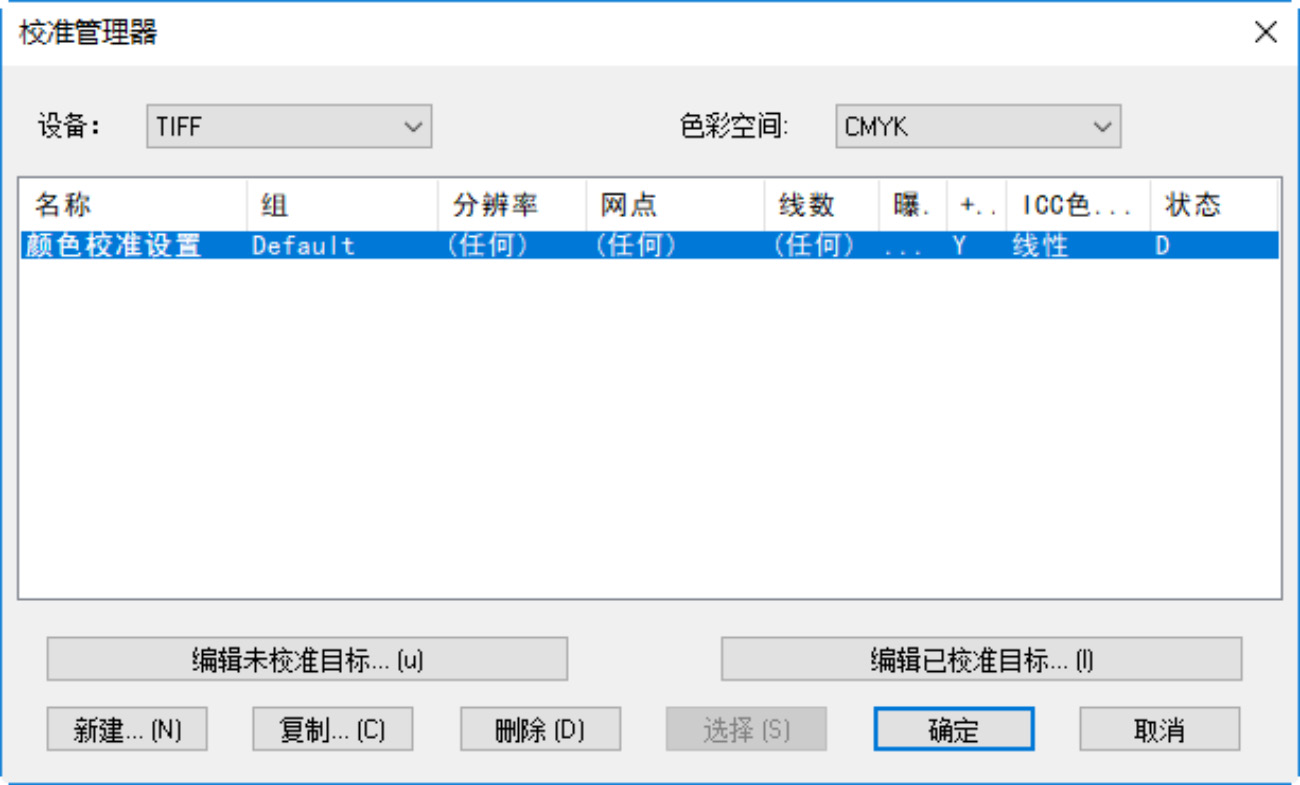

6.5 “校准管理器” 对话框

您可以在从目标测量数据或在其他地方获取数据后在显示 “校准管理器” 对话框中创建校准集。

要显示 “校准管理器” 对话框，您可以 -

• 选择 ”输出” 下拉列表中 ”校准管理” 选项。 RIP 显示 “校准管理器” 对话框。

• 你也可点击在 “编辑页面设置” 对话框中 “校准” 下拉列表旁边的 “校准管理器” 按钮。

6.5.1 校准设备

设备下拉列表列列出了 Express RIP 中已安装的所有插件设备以及这两个特殊设备 -

• 印刷机

• 色调曲线

这些将在后面的章节中详细解释。

6.5.2 校准集列列表

校准集按设备和颜色空间分组。如果你是从 “编辑页面设置” 对话框中打开 “校准管理理器” 时，RIP 将显示当前设备的校准集和当前颜色空间（如果已创建）。如果使用 ”输出” 下拉列表中 ”校准管理” 选项打开校准管理器，请从 “设备” 下拉列列表中选择相应的设备，如有必要，从 “色彩空间” 下拉列表中选择一个色彩空间。

列标题是校准集的各种属性。列表中的第一列列是校准集的名称，第二列是校准集所属的组，最后一列是校准的编辑或未编   辑状态。列表中的每个剩余列对应于 “编辑校准” 对话框中的一个 “警告/选择标准” 的名称。

6.5.3 校准集管理理功能

新建校准集

单击 “新建” 以首次创建新的校准集。 RIP 显示 “编辑校准” 对话框。

编辑校准集

有两种方法可以编辑校准集。

编辑未校准目标

如果再次测量校准目标并想要更更新该目标的数据，您可以单击 “编辑未校准目标” 以编辑先前输入的数据。

编辑已校准目标

如果您已使用那个校准集打印新已校准目标，并且现在输入已校准目标数据，则应单击 “编辑已校准目标” 按钮。

复制校准集

单击以选择校准集，然后单击 ”复制” 按钮以基于所选校准集创建校准集。

删除校准集

单击以选择校准集，然后单击 ”删除” 按钮以删除所选校准集。

选择校准集

如果从 “编辑页面设置” 对话框中打开 “校准管理器”，则还可以通过单击 “选择” 来保存更改。除保存更改外，使用 “选择” 按钮还会在 “编辑页面设置” 对话框的 “校准” 控件中显示所选的校准集。

保存校准集

通过单击 ”校准管理器” 中的 “确定” 保存新校准集后。如果从 “编辑页面设置” 对话框中打开 “校准管理器”，即使在 “编辑页面设置” 对话框按 ”取消”，校准集也将保留。

6.6 “编辑校准集”对话框

6.6.1 使用“编辑校准”对话框

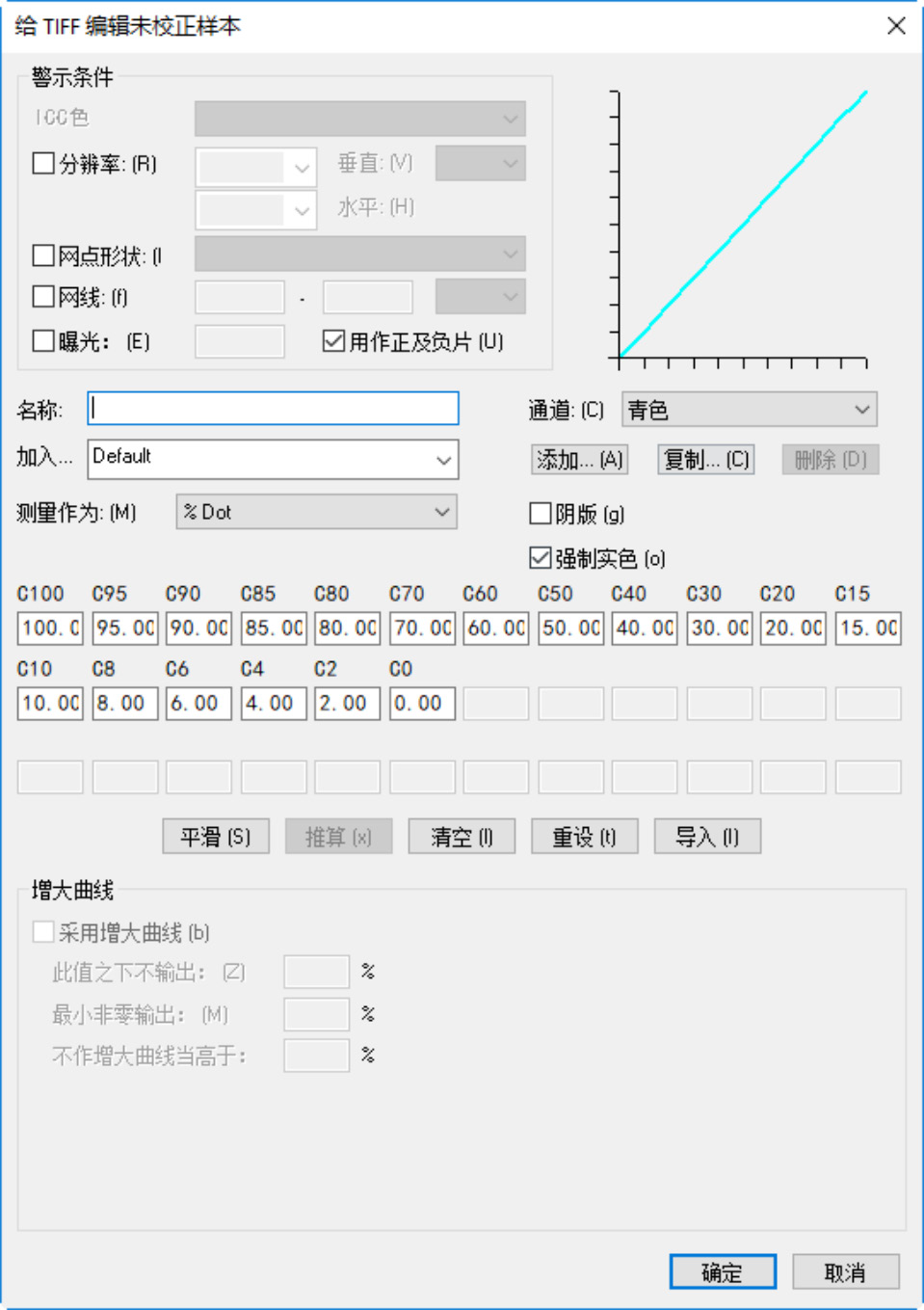

编辑校准集时，RIP 将显示 “编辑校准” 对话框。

单击 “新建” 以创建新的校准集时，将为未校准的目标输入 “编辑校准” 对话框，其中所有 “警告/选择标准” 框都为空。警告选择标准列出了此校准集要使用的分辨率，点形状，屏幕频率等。

你必须：

1. 在 “名称” 文本框中键入名称。

2. 从 ”测量作为” 下拉列表中选择您正在进行的测量类型。

3. 将测量值输入校准数据框中。如果您使用 GenLin 应用程序从测量设备读取数据，请参阅 GenLin 手册以获取更多信息。你也可以点击 “平滑” 按钮以小步骤平滑校准曲线。

4. 在 ”警示条件” 中，输入用于创建目标的设置：分辨率，点形状，屏幕频率，曝光，并说明它是否适用于阴性和阳性设置。如果你是从 “编辑页面设置” 对话框创建校准集，则只需选中 “警示条件” 复选框。RIP 从您正在编辑的页面设置中获取默认设置。

单击 “确定” 以保存校准集。

6.6.2 使用校准

必须从 “编辑页面设置” 对话框的 “校准” 下拉列表中选择一个校准集才能使用它。随后，您可以保存页面设置并根据需要调用页面设置及其相应的校准集。

在 “编辑页面设置” 对话框中选择新的校准集，然后单击 “确定” 保存更改并关闭对话框。单击页面设置管理器中的确定。

返回 “列印校准” 对话框，选择已在其中选择新校准集的 “页面设置”，然后单击 “打印校准目标”。您应该在校准目标中看到改 进的色调。

6.6.3 编辑校准工作流程

本节介绍如何选择策略以使校准保持最新，选择要使用的校准集以及编辑现有校准集。维护校准有三种可能的工作流程：

1. 历史记录。

2. 每次重新校准。

3. 调整校准中的漂移。

通常最好对任何一个设备使用相同的方法。可以从一个更改为另一个，但您可能会在 “编辑校准” 对话框中看到值，虽然正确的预测不是您识别的值，因为它们是由 RIP 计算的。

历史

有时需要保留留校准集的历史记录。

在这种情况下，每次执行校准时都会打印未校准的目标，并创建一个新的校准集。每次必须在 “编辑页面设置” 对话框中明确选择新的校准集。

重新校准

这是传统方法。每次需要时，都会打印未校准的条带。第一次，单击 “新建” 按钮创建一个单击 “新建” 按钮集。在随后的重新校准中，选择 “编辑未校准目标”，并更改对话框中的值以反映条带中的新读数。然后打印校准目标并检查结果的线性度，如果线性度不令人满意，则打印另一个未校准目标以校正缺陷。（新校准值在现有目标集，因此无需在 “编辑页面设置” 对话框中选择新的校准集。）

调整

每次都会打印校准目标（第一次打印未校准目标时输入新值）。

选择 ”编辑校准目标”。这应该是准确的。如果设备已有变化，则这些值将不准确，可以输入新值。再打印第二个校准目标以检查结果。（同样，新的校准值在现有集合中，因此无需在 “编辑页面设置” 对话框中选择新的校准集。）

但是，无论采用何种方法，最重要的规则是将编辑命令与目标类型相匹配。要明确：

• 使用未校准的测试条输入测量值时，请使用 ”编辑未校准目标” 或 ”新建”。

• 使用经过校准的测试条时，请使用 “编辑校准目标” 进行测试。如果不遵守此规则，校准将完全错误。

6.6.4 “编辑校准” 对话框的变化

“编辑校准” 对话框中有用于校准和未校准目标以及色调曲线，印刷机和其他设备的变体。这些变化包括您输入的用于定义曲线的值的性质以及您可以选择的颜色通道。

“编辑校准” 对话框的标题将更改为显示目标和设备的类型。标题的一般形式是：

编辑<设备名称>的<校准/未校准>目标

<校准/未校准>

取决于您在 ”校准管理理器" 中单击的编辑按钮。

<设备名称>

是校准管理理器中“设备”下拉列表中的选择。编辑印刷机的校准集时，差异为：

• “警示条件” 中存在 “印刷机” 下拉列表。在这种情况下，默认校准集由所选的配置文件确定。

• 您可以指定常用的 ”警示条件” 选项，但 ”用作正或负片” 为选中和不能更改。

• “测量作为” 下拉列表中可用的测量类型。

编辑色调曲线的校准时，差异为：

• 对于色调曲线，您可以指定常用的 ”警示条件” 选项，但 ”用作正或负片” 为选中和不能更改。

• “强制实色” 选项不可用。

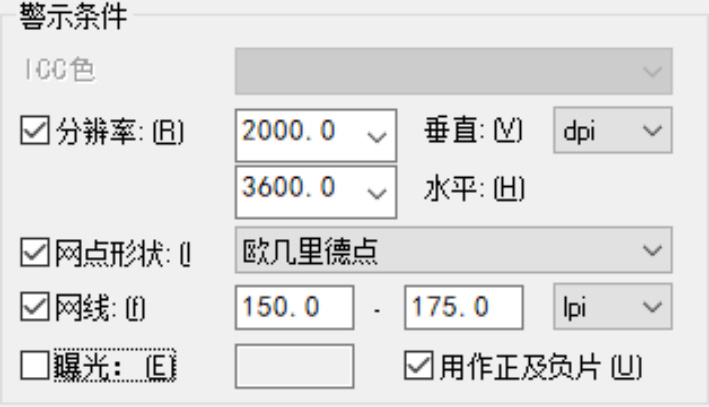

6.6.5 ”警示条件” 部分

选择适合您正在处理的作业的校准集非常重要。如果为校准集设置 ”警示条件”，當页面设置或作业中的设置与这些条件冲突，RIP 会发出警告。通过设置 ”页面设置” 选项，您可以告诉 RIP 中止任何不符合条件的作业。

仔细命名校准集，以便识别与其相关的所有参数。例如，用所选分辨率命名校准集可能是不够的，因为点形状和线数也会影响校准。

分辨率

输入或选择此校准可用于的垂直和水平分辨率。

网点形状

选择此校准可用于的网点形状。

网线

输入或选择此校准可用于的线数范围。

曝光

选择此校准可用于的曝光。

用作正或负片

选择此校准是否可用于的是否作正或负片。

6.7 印刷机校准

如果要为印刷机创建校准曲线，可以选择 ”印刷机” 选项。

通过印刷校准，RIP 可以在印刷机上对纸张上的油墨密度进行印刷调整。

印刷机校准也可以设置为绝对密度测量而不是半色调点面积覆盖，这意味着可以预测实际颜色，而不仅是它与最大和最小密度的关系，就像胶片一样。

6.7.1 为何使用印刷校准？

印刷校准提供以下设施：

• 可以将印刷机置于与某些参考状态相同的状态。

虽然这通常可以通过调整印刷机控制来实现，但 RIP 提供的调整程度比印刷机上常见的最大密度或中间调控制更更精细。

• 可以为 Harlequin ColorPro 精确调整印刷机。

• 可以对与最初准备作业的印刷机不同的印刷机进行行调整。

这可能是必要的，因为它确实是一台不同的机器，或者因为点增益特性随着时间而发生变化。

• 可以进行行独立调整以补偿作业的变化等，这会影响印刷机的增益，例如替换 HDS 屏幕。

• 印刷的收益可以用相对的术语表示。

这种形式在制造商的文档中很常见：例如 70％ 有 20% 增益，而不是更常见的底片测量 - 70％ 读取后得到 90％。

• 可以从制造商提供的少量数据点估算读数。

您为印刷机创建的校准集可在 “页面设置” 对话框中的 “目标印刷” 和 “实际印刷” 下拉列表中找到。

6.7.2 如何使用印刷校准？

传统上，通过将扫描图像与应用程序生成的文本和图形组合来准备颜色作业。在这个过程中，有两个假设：

• 首先定向得到的光栅的胶片是线性化的，即如果作业要求 25％ 的灰度值，则密度计在胶片的该区域读取 25％。

• 印刷机通常会进一步网点增益- 扫描仪操作员在准备扫描时会考虑到这一点。 这意味着扫描仪操作员必须知道或猜测目标印刷机的网点增益。

结果是，如果印刷机的增益不如预期，则作业将无法正确打印。这可能是因为：

• 这不是原本打算使用的印刷机。

• 网点增益已更更改（或从未知道）。

• 假设某些特定处理理过程的点增益已发生变化。

例如，您可能正在使用 HDS 屏幕，其在印刷机上比传统网点增益更更多。胶片可以正常方式线性化，再作进一步调整以考虑 HDS 网点和传统网点之间的差异。通过将这两个调整分开后，现在可以正常方式为胶片线性化，而不必重复整个过程。

印刷机校准的总体效果是首先应用任何主要校准以去除对预期印刷机网点增益的补偿，然后补偿实际印刷机网点的增益。

请注意，启用 ColorPro 时，无法进行行预期的印刷校准。相反，ColorPro 提供了了几个选项，用于在传输到印刷机之前处理颜色数据：

因此，该过程分为两部分：

1. 您给出预期印刷机的增益（表示为校准集），可能是以下之一：

• 标准印刷机 - Express RIP 内置了了一些标准印刷机。

• 标准印刷机的变异

典型的变异是，例如，与 SWOP Type 1 打印相比，在 50％ 时额外增加 5％，但增益曲线的形状基本相同。您可以通过 RIP 提供的标准曲线外推在 RIP 中创建此类校准集。

• 真正的印刷机

这台印刷机可能是一组类似的印刷机之一，另一台印刷机可用于印刷作业。或者，同样的印刷机实际上可以打印作业，但不能再以与进行行扫描时假设相同的网点增益进行行打印。

2. 你给出了了实际印刷机的网点增益。这里的校准表示将印刷机恢复到其参考状态所需的调节（当第一次校准时压力机看起来像什么），这通常不是线性状态，而是印刷机的特征点增益曲线。

然后 RIP 可以进行计算以解释差异。这种分离允许考虑实际和目标印刷机的表现，而无需记住手动应用的差异。

6.8 色调曲线校准

除了设备校准和印刷校准之外，色调曲线还允许您进行另一组色调或颜色调整。在适当控制的工作流程中，您应该几乎不需要使用色调曲线，但您可能会发现它们提供了一种快速有效的方法来解决短期困难，例如缺少校准设施。

例如，您可能必须处理一组特定图像，其中正确的校准不会产生可接受的打印结果。有两种常见的情况。您可以使用精确数据生成色调曲线，可能来自扫描或后续处理中的已知设置。或者，您可能希望强调颜色或色调范围以响应艺术方向，例如要求将中色调洋红色成分提高 10％。

在所有情况下，您可以使用色调曲线来达到你需要的非标准效果。

您为色调曲线创建的校准集可在 “页面设置” 对话框中的 “色调曲线” 下拉列表中找到。要创建色调曲线，请在 ”校准管理器”中 选择 ”色调曲线” 设备。以常规方式为色调曲线创建校准集，输入色块的数据值，并可能使用 “平滑”。您可以使用 “编辑页面设置” 对话框中的 “色调曲线” 下拉列列表应用色调曲线校准集。

对于 RIP，色调曲线的表现与设备和实际印刷校准曲线的方向相反。例如，如果要将 50％ 增加到 60％，则可以在 ”50%” 文本 框中输入 60％。 这将把 50％ 的输出值增加至接近 60％。或者，如果要将 100％ 降低到90％，则可以在 ”100％” 文本框中输入 90％， 这将把 100％ 的输出值减少至接近 90％。

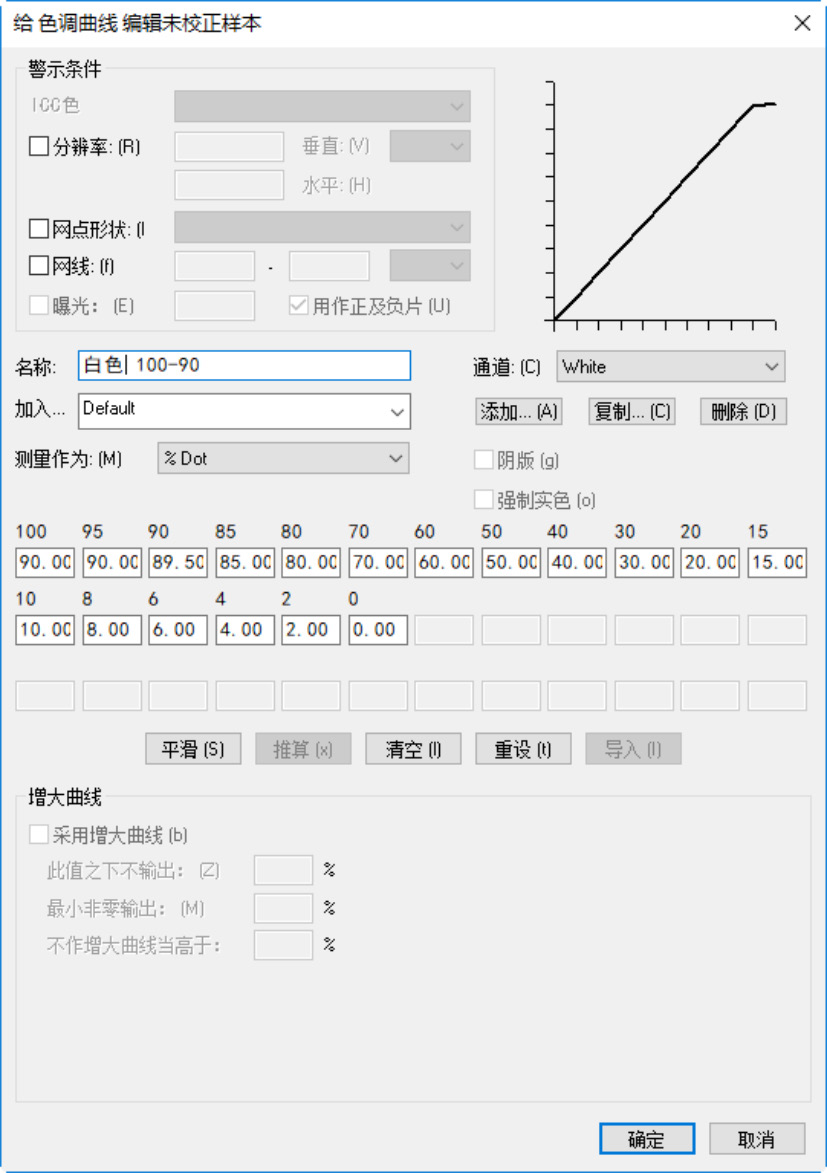

6.8.1 色调曲线示例

你有一个设备输出 CMYK 和白色的。 您可以对 CMYK 颜色使用 ICC 色彩管理，但是您需要使用色调曲线来调整白色，将 100％ 白色更改为 90％ 白色。

注意：在开始之前，您必须确保您的设备具有包含白色专色的分色样式。 如果没有，则需要在继续之前先创建包含白色专色的分色样式。

1. 选择 ”输出” 下拉列表，然后选择选项 ”校准管理器”。 将显示 ”校准管理器 ”对话框。

2. 在 ”设备” 下拉列表中，选择 ”色调曲线”。

3. 单击 ”新建” 按钮。将显示 ”编辑色调曲线” 对话框。

4. 在 ”名称” 文本框中输入色调曲线的名称。

5. 单击 ”通道” 下拉列表下方的 ”添加” 按钮。

6. 在显示的 “加入通道” 对话框中，在 ”专色” 下拉列表选择白色专色。单击 “确定” 继续。

7. 确保 ”通道” 下拉列表选择了了白色专色

8. 在为 100％ 和 95％ 文本框中输入 90％。

9. 单击 ”平滑” 按钮。

单击 “确定” 继续。

10. 系统将提示您 -

因为这次只调整白色，所以不需要输入青色，品红，黄色或黑色的任何数据。单击 “Yes” 继续。

11. 您现在将返回 ”校准管理器” 对话框。单击 “确定” 继续。

12. 在 Express RIP 下拉列表中，选择 “页面设置管理器” 选项。

13. 选择您需要使用色调曲线的页面设置，然后单击 ”编辑” 以编辑该页面设置。

14. 在 ”色调曲线” 下拉列表中，选择刚创建的色调曲线设置。

15. 单击 “保存” 以保存此页面设置。

16. 您现在可以使用此新页面设置来打印您的白色作业，100％ 白色将更改为接近 90％。
