7.1 Harlequin ColorPro

Harlequin ColorPro 是一个完整而准确的色彩还原解决方案。Harlequin ColorPro 基于设备，图像组件和使用的色彩再现过程提供完全可定制的色彩管理功能。

ICC 色彩特性文件可由用户使用第三方工具生成。在系统中安装 ICC 特性文件后，可以使用它们的任意组合来创建自定义设置。 Express RIP 还可以使用嵌入图像中的 ICC 色彩特性文件。

此外，Harlequin ColorPro 还提供了一些功能，可以控制用于创建颜色设置的参数。这些独特的功能包括：

• 可自定义的色彩渲染目的。通过定义自定义渲染目的并指定目的应影响的对象类型，您可以精确控制要在页面上重现不同对象的方式。例如，在同一页面上，您可以使用在图像使用认知 (Perceptual)  渲染目的也同时在同一页面上其他 元素使用绝对色度 (Absolute Colorimetric) 渲染目的。

• 可根据观看条件调整的色彩再现。可用的查看条件包括 Graphic Arts D50，Monitor D65，Daylight，Home 和 Office。

• 可以准确再现 PANTONE MATCHING SYSTEM 中的 PANTONE 颜色。

• 手动覆盖功能

7.2 特性文件的类型

ICC 色彩特性文件包含的信息量各不相同。从合适的 ICC 特性文件中，您可以安装输入特性文件，设备（或输出）特性文件，模拟特性文件或全部三个。ICC 色彩特性文件安装对话框显示选项，您必须明确选择如何安装ICC 色彩特性文件，以便使用 ICC 色彩特性文件定义色彩设置。

例如，如果要在一种色彩设置中使用相同的 ICC 色彩特性文件作为模拟特性文件，而在另一种色彩设置中使用相同的 ICC 色    彩特性文件作为设备特性文件，则必须同时将 ICC 色彩特性文件安装为模拟特性文件和设备特性文件。您可以随时更改如何使用 ICC 色彩特性文件。如果要使用 ICC 色彩特性文件（当前仅定义为输入特性文件），作为色彩设置中的设备特性文件，可以将 ICC 色彩特性文件重新安装为设备特性文件。

注意：将特性文件安装为模拟特性文件时，它会自动安装为适当颜色空间的输入特性文件。

CMYK 和 RGB 的输入特性文件已预先安装。如果您的 Express RIP 没有合适的特性文件，则必须至少提供以下每种类型的特性文件：

• 输入 CMYK 特性文件。将至少一个 ICC 特性文件安装为 CMYK 输入特性文件或设备链接特性文件。输入特性文件将颜色数 据从依赖于设备的颜色空间比色转换为与设备无关的色彩空间，其中 ColorPro 选项可以处理数据并将其提供给输出特性文件，您可以单独选择以适合您的输出设备。

设备链接特性文件在两个与设备相关的色彩空间之间映射颜色。在这种情况下，色彩数据绕过 ColorPro 色彩管理，直接在输入设备和输出设备之间传递预定义的转换。

• 输入 RGB 特性文件。将至少一个 ICC 特性文件安装为 RGB 输入特性文件或设备链接特性文件。

RGB 输入特性文件将输入转换为与设备无关的颜色空间，以便生成的颜色与可在显示器上生成的颜色相匹配。设备链接 RGB 特性文件绕过 ColorPro 颜色管理，将 RGB 颜色直接映射到输出设备。

注意：大多数 ICC 特性文件适合安装为输入或输出特性文件。但是，相同的特性文件不能用作 CMYK 和 RGB 输入特性文件。在 ColorPro 中创建任何颜色设置之前，请确保您至少有一个 CMYK 和一个 RGB 输入特性文件。

• 设备（或输出）特性文件。将至少一个 ICC 特性文件安装为设备（或输出）特性文件。此特性文件必须是适合要使用的打印机的 ICC 输出特性文件。此特性文件与输入特性文件的作用相反。基于有关输出设备和成像条件的信息，输出特性文件将与设备无关的颜色空间转换回与设备相关的颜色空间。

7.2.1 安装 ICC 特性文件

1. 单击 “颜色” 下拉列列表，然后单击 “安装 ICC 色彩特性文件...” 选项。出现文件选择对话框。

2. 输入 ICC 特性文件所在的路径，然后单击 “选择”。将出现 “安装 ICC 色彩特性文件” 对话框。

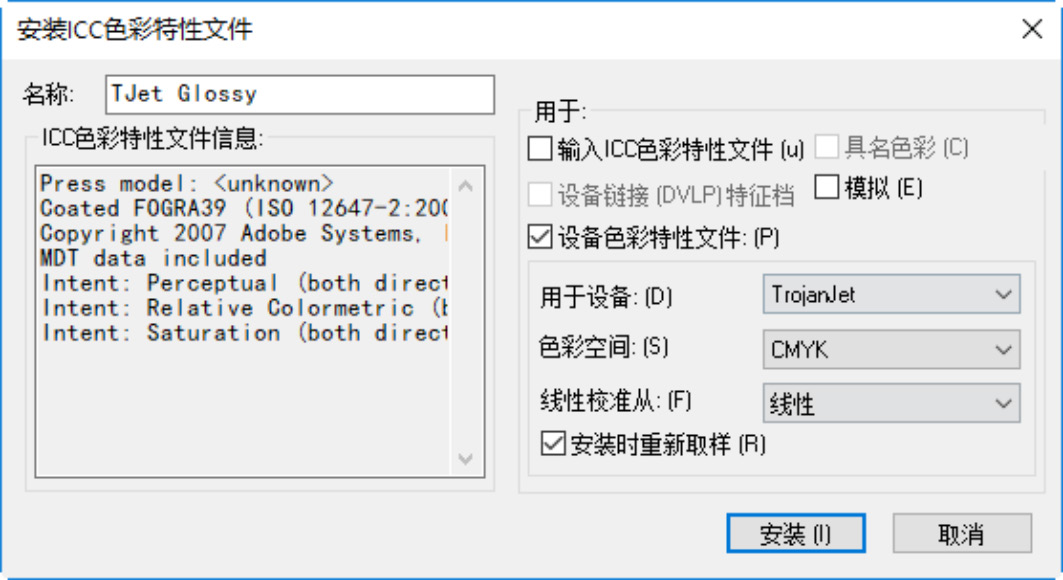

3. 在 “安装 ICC 色彩特性文件” 对话框中，根据您要使用它的方式，指定要安装的特性文件的选项。

根据 ICC 特性文件的类型，某些选项可能不可用。请注意，您可以同时安装合适的特性文件作为输入特性文件，模拟特性文件和设备特性文件。

4. 单击“安装”以安装特性文件。

Express RIP  执行此操作的时间很短，通常不到 10 秒。此作业不生成输出，但会在 RIP 工具栏的状态区域中显示活动图标。

5. 从步骤1开始重复此过程以安装您要使用的任何其他 ICC 特性文件。除非您使用设备链接特性文件，否则 ColorPro 必须具     有以下三种特性文件类型中的一种：输入 CMYK 特性文件，输入RGB特性文件和设备（或输出）特性文件。

7.2.2 卸载ICC配置文件

提供了一种卸载 ICC 配置文件的方法。

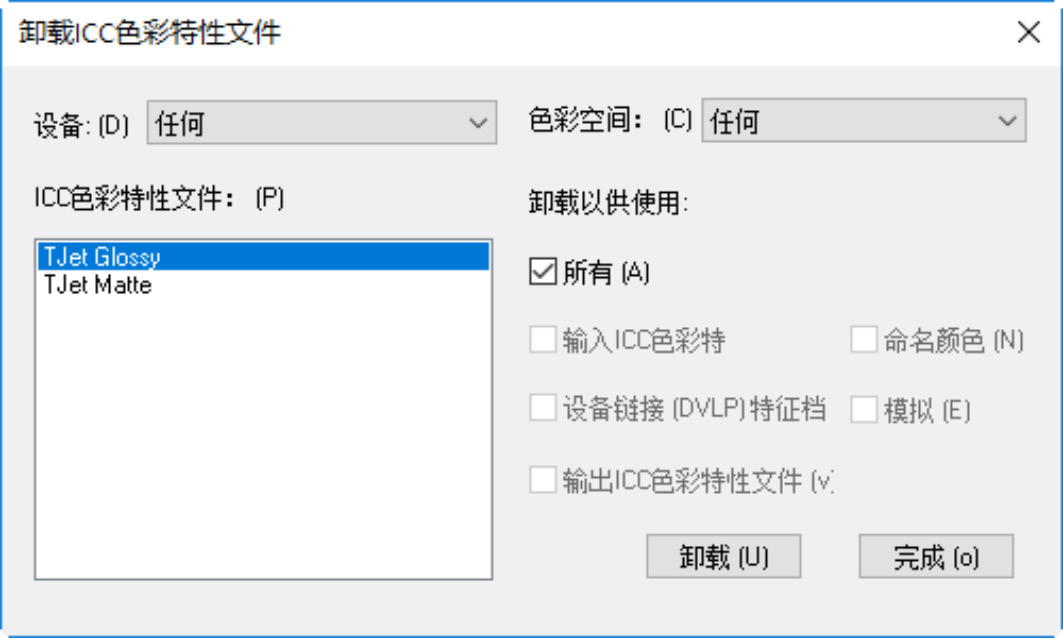

1. 单击 “颜色” 下拉列表，然后单击 “移除 ICC 色彩特性文件 …”选项。

2. 使用对话框顶部的 “设备” 和 ”色彩空间” 下拉列表将配置文件列表限制为特定设备和色彩空间。 注意：输入配置文件不是特定于设备的，因此无论设备选择器设置如何都会出现。

相关配置文件显示在主配置文件窗口中。

3. “使用时卸载” 复选框允许卸载所选配置文件的所有使用，或者只是一些。仅当选择了配置文件时，才会启用复选框。如果选择 “全部”，则会禁用五个单独的使用复选框，否则如果为此用途安装了至少一个选定的配置文件，则会启用它们。例如，如果未安装任何选定的配置文件进行仿真，则会禁用 “仿真” 复选框。

4. 单击 “卸载” 按钮以卸载所选的配置文件。仅当选择了配置文件时，才会启用 “卸载” 按钮。

5. 要关闭对话框，请单击 “完成” 按钮。单击卸载后，该对话框不会自动关闭。

注意：您无法卸载色彩设置正在使用的 ICC 色彩特性文件。如果尝试卸载此类特性文件，则会显示一条消息：无法卸载特性文件 “<配置文件名称>”，因为它由色彩设置 “<颜色设置名称>” 使用

7.3 定义色彩渲染目的

如果要为新设备构建色彩设置，则自定义渲染目的对于根据墨水，纸张，分辨率和网点组合优化校样的颜色和质量非常有用。自定义渲染目的用于在为新设备进行色彩设置时优化。

启用 ColorPro 时，您可以定义自定义颜色渲染目的，但这在首次使用 Harlequin ColorPro 时不是必需的，因为使用默认渲染目的可以获得良好的结果。

ColorPro 提供了可立即使用的默认渲染目的。每个默认渲染目的都具有与其所基于的样式紧密匹配的名称，并且样式对应于 ICC 色彩特性文件中提供的目的名称，但与其无关。例如，Default Perceptual 渲染目的使用 Perceptual 样式。

注意：无法使用 “渲染目标管理器” 编辑- > 默认渲染目的。这是因为它已经是使用特定设置创建的 CRD。

7.3.1 自定义渲染目的

您可以通过指定要与样式一起使用的设置组合来定义自定义颜色渲染目的。

某些设置允许您以最适合特定输出设备技术的方式实现样式的用途，而不会产生明显的视觉效果。例如，您可以更改黑色生成策略。其他设置允许您修改结果的视觉外观，但远离严格的色度。请按照以下步骤创建自定义目的。

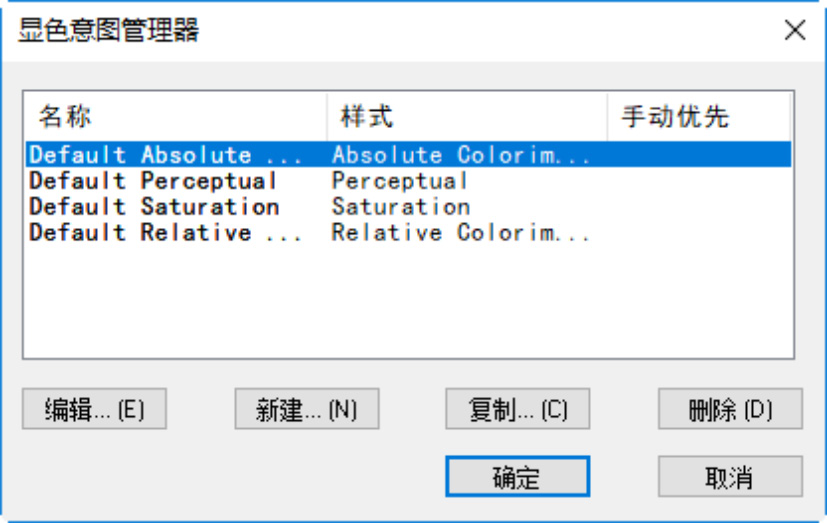

1. 单击 “颜色” 下拉列列表，然后单击 “颜色渲染目的管理器” 选项。将显示 ”颜色渲染目的管理器”。

我们建议您不要编辑默认条目。在进行更改之前，使用 “新建” 或 “复制” 按钮创建新的目的。

2. 单击 “新建”。将显示 “颜色渲染目的详细信息” 对话框

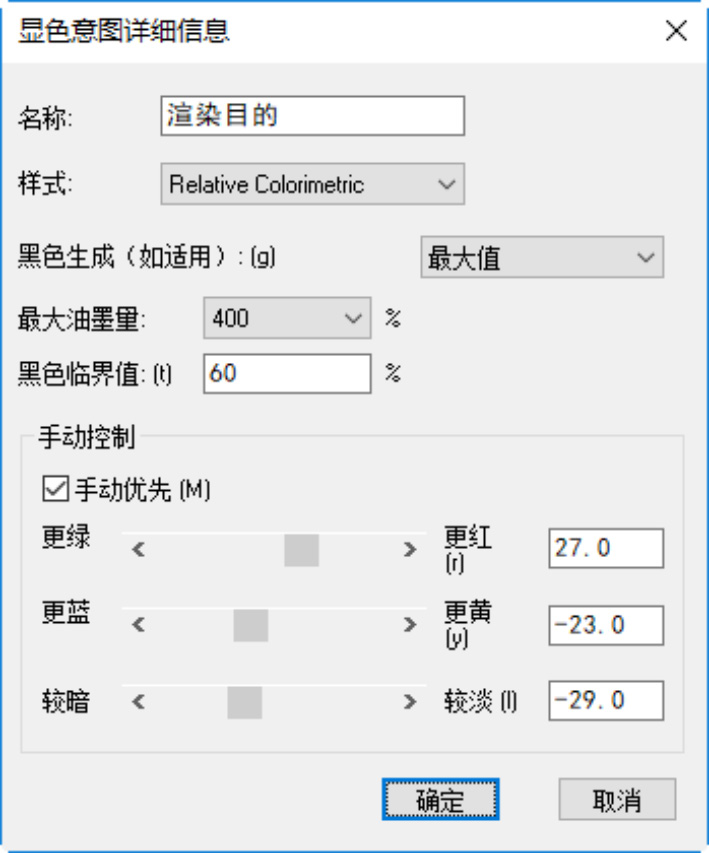

3. 在 “颜色渲染目的详细信息” 对话框中，您可以为要定义的目的设置选项。

注意：应用任何 ColorPro 选项时，Express RIP 将忽略 “新建颜色设置” 对话框的 “RGB 输出控件” 部分中的黑色生成 UCR 设置。相反，它会根据 “颜色渲染目的详细信息” 对话框中 “黑色生成” 和 “最大墨迹” 中选择的值生成黑色。

4. 在为要定义的 intent 设置选项后，单击 “确定”。“颜色渲染目的管理器” 对话框显示您定义的目的。您还可以从 “颜色渲染目标管理器” 对话框中复制，编辑或删除目的。

5. 单击 “确定” 关闭 “颜色渲染目标管理器” 对话框。

7.4 使用 ColorPro 定义颜色设置

您可以使用任何 ICC 色彩特性文件及任何合适的渲染意图（ICC，默认绝对色度等，或自定义意图）来定义 ColorPro 中的颜色设置。

请按照以下步骤创建自定义色彩设置。请注意，颜色设置对应于特定设备和色彩空间。

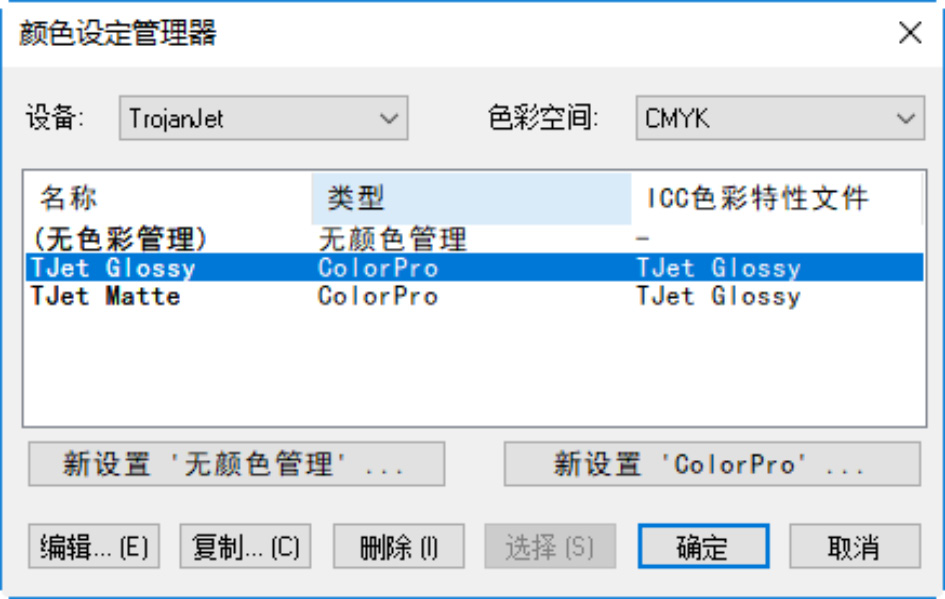

1.单击 “颜色” 下拉列表，然后单击 “颜色设定管理器” 选项。将显示 ””颜色设定管理器”。

2. 在 “颜色设定管理器” 对话框中，选择要为其创建颜色设置的设备。如果要为 CMYK 分色创建颜色设置，则应选择 “印刷机”。

3. 如有必要，请选择要为其创建此颜色设置的颜色空间。请注意，在创建页面设置时，您选择的分色样式决定了页面设 置的颜色空间。

4. 此时，您可以选择 “新设置无色彩管理” 设置或 ”新设置 ColorPro”。如果您只进行颜色转换，请选择 “新设置无色彩管理” 。如果您使用 ColorPro 进行 ICC 色彩管理，请选择 ”新设置 ColorPro”。

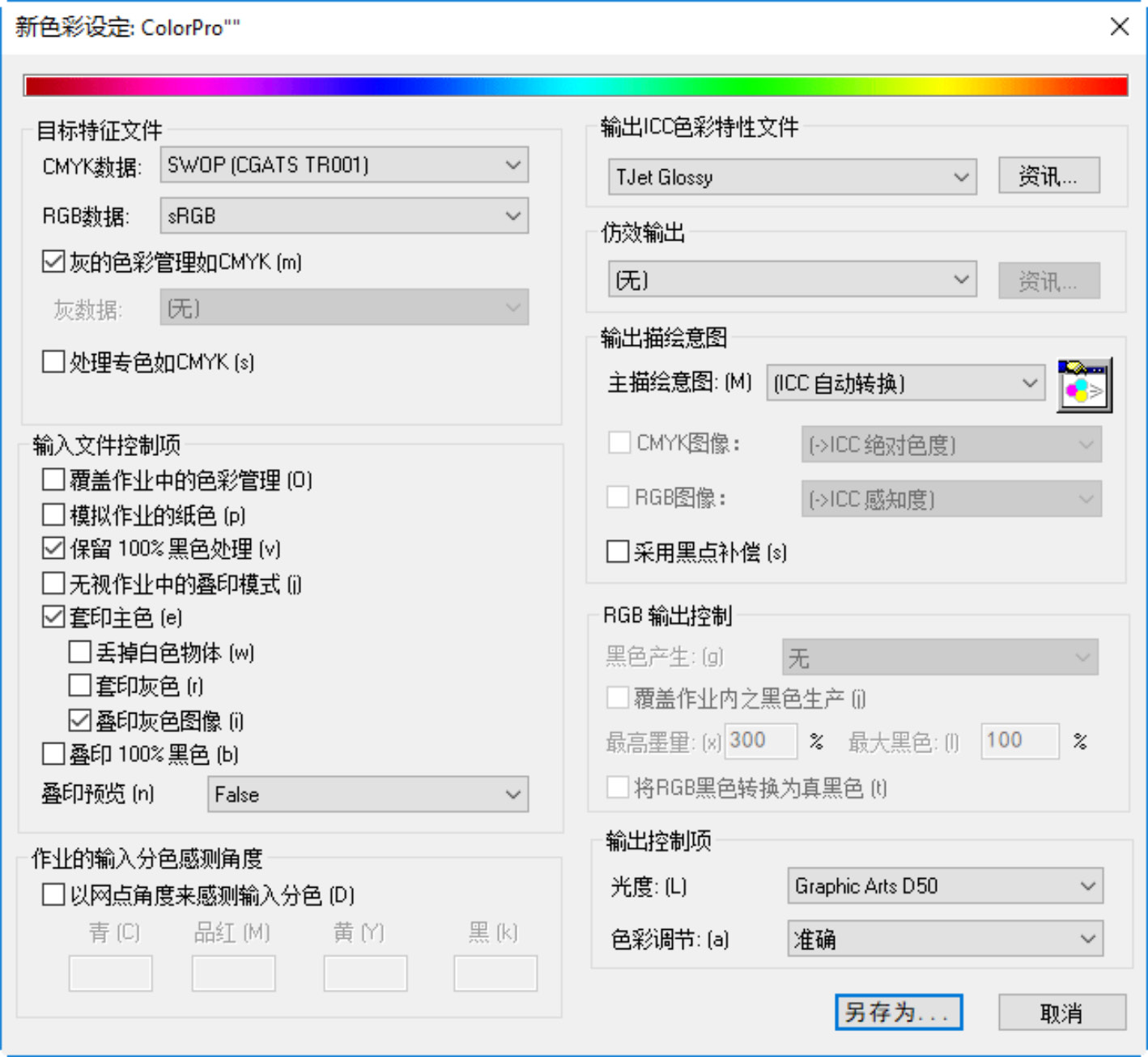

5. 此对话框左侧的选项处理输入，右侧的选项处理输出。下表描述了此对话框中可用的选项。选择要定义的颜色设置选项。我们建议您先选择输出配置文件;它会影响其他领域的选择。

除非选择了设备链接配置文件作为输入配置文件，否则必须在保存此颜色设置之前在 “输出配置文件” 和 “渲染意图” 菜单中指定选项。

注意：此对话框中显示的选项始终对不包含颜色管理信息的作业生效。如果作业包含颜色管理，则如果要使用RIP 颜色管理选项，则必须选中 “覆盖作业中的颜色管理” 复选框。

6. 在 “新色彩设定” 对话框中设置选项后，单击 “另存为” 并为此色彩设定指定名称。“颜色设定管理器” 对话框将显示您已创建的新色彩设定。要放弃所有更改，请单击 “取消”。

7. 在 “颜色设定管理器” 对话框单击 “确定” 以确认您在 “新色彩设定” 对话框中所做的所有更改。

如果从 “编辑页面设置” 对话框中打开 “颜色设置管理器”，则还可以通过单击 “选择” 按钮保存更改。除了保存更改外，“选择” 按钮还会在 “编辑页面设置” 对话框中显示所选的色彩设定。即使您取消对页面设置的更改，仍会保存对颜色设置所做的更改。

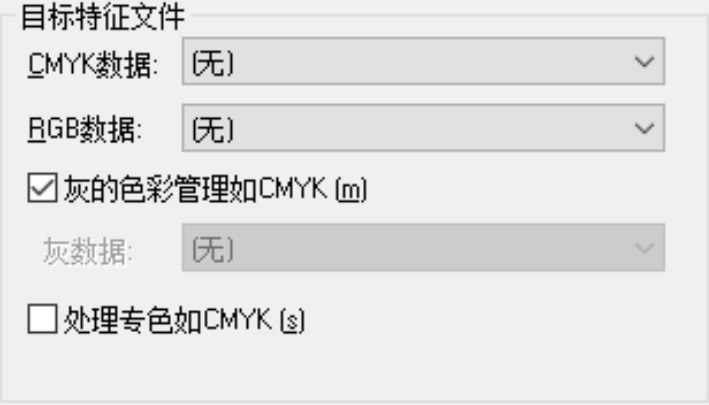

7.4.1 输入 ICC 色彩特性文件

CMYK数据

从 ”CMYK 数据” 下拉列表中，为所有 CMYK 数据选择输入或设备链接配置文件，包括扫描图形。扫描图像，艺术线条，文字和图形。该清单包括（无），所有 Harlequin 生产的配置文件（如 DuPont Cromalin 和 3M Matchprint），和任何已安装的 ICC 配置文件。设备链接配置文件在设备链接名称旁边显示双向箭头（< - >）。

如果选择（无），CMYK 颜色将被视为与设备相关的颜色，并遵循 PostScript Level 1 规则进行转换。

RGB 数据

从菜单中，为所有 RGB 数据选择输入或设备链接配置文件，包括扫描图像，艺术线条，文字和图形。该列表包括（无）与设备相关的颜色，所有 Harlequin 生成的配置文件（包括 Trinitron，Office Graphics RGB 和sRGB）以及任何已安装的 ICC 配置文件。

颜色管理灰色为 CMYK

通过选择此选项，单色（灰色）数据使用在 CMYK 数据中选择的输入，并将颜色管理为 CMYK。选择此选项后，灰色数据下拉列表将变为不可用。

如果未选中此选项，则使用灰色数据中的选择。

灰色数据从下拉列列表中选择无或您安装的任何灰色特性文件。传入的灰色数据使用所选的特性文件。除非您选择 ”无”，在这种情况下灰色数据没有任何色彩管理。

可以从 Photoshop v6.5 创建灰色 ICC 配置文件，导出然后安装到 RIP 中。

将专色视为 CMYK

在 CMYK 数据中选择输入配置文件后，此选项可用。选中此选项可使作业中的任何专色使用 CMYK 数据中指定的输入特性文 件。启用此复选框后，专色将视为 CMYK。

如果未选择此选项，则使用 XYZ Pantone 查找表（在RIP内）选择 Pantone 颜色，这与 Pantone 颜色最佳匹配。

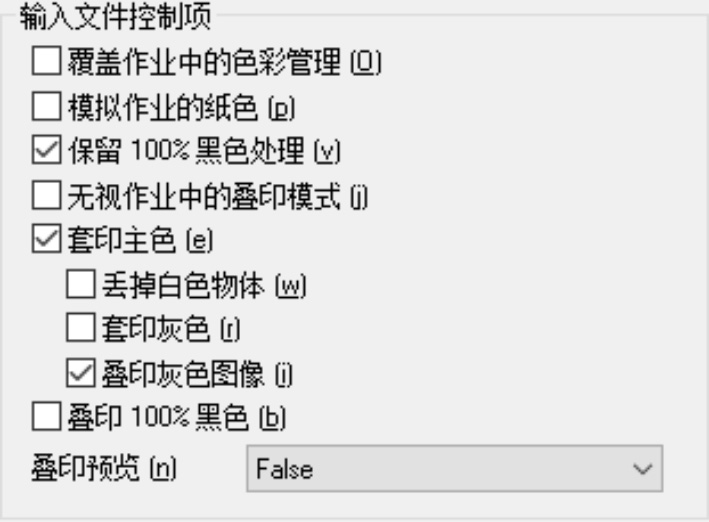

7.4.2 输入文件控制项

覆盖作业中的色彩管理

选中此复选框可覆盖作业中提供的任何色彩管理，并使用此对话框中设置的选项。

如果不选中此复选框，Express RIP 将在作业中搜索色彩空间数组，嵌入式 ICC 色彩特性文件或色彩空间资源。如果存在这样的元素，Express RIP 使用它来转换页面上的相关对象，然后将对象视为与设备无关的颜色中定义的对象。

模拟作业的纸张颜色

如果希望在作业底部加上印张纸在輸入色彩特性文件內的顏色，请选中此复选框。如果不选中此复选框，则会在作业底部加上印张纸在輸出色彩特性文件內的顏色。

注意：渲染目的在选中此框时为绝对色度，取消选择时为相对色度。

保持 100％ 的黑色

如果您不希望将输入的全黑色部分转换为 CMYK 等效颜色，请选中此复选框。此选项与黑色文本特别相关，因为它避免了文本在輸出上的彩色边缘。

覆盖作业中的叠印模式

如果选择了 ”覆盖作业中的叠印模式” 选项，则遵循 ”叠印四色” 选项，并忽略作业中的任何叠印模式和 OPM 参数。如果未选中，则使用作业中的任何叠印参数，并使用”叠印四色”设置作为默认值。

叠印四色

如果选择此选项并为对象打开叠印，则 RIP 会覆盖在 CMYK 颜色空间中定义为 0 的任何四色元素，或者在 RGB颜色空间中为 1 的元素。也就是说，该组件被视为透明。

如果未选择此选项，则四色元素会在分色时偷穿底层元素。

删除白色对象

选择 “叠印” 处理颜色时，“删除⽩白色对象” 将确定RIP如何处理白色对象：定义为 0 0 0 0 setcmykcolor，1 setgray 或1 1 1 setrgbcolor 的对象。

如果选择此选项并为该对象打开叠印，则⽩白色对象将从分色中消失。如果未选择此选项，则即使打开叠印，白色对象也会偷穿底层元素。默认情况下，未选中此选项。

叠印灰色

选择此选项可以在将颜色指定为灰色（使用 PostScript 语言 setgray  操作符或专色转换为灰度级）而启动叠印时将青色，品红色和黄色叠印而不是偷穿。

叠印灰色图像

选择此选项以叠印灰色图像。

不选择此选项灰色图像将偷穿 CMY 底层元素。

叠印 100％ 黑色

选择此选项后，RIP 会叠印 100％ 黑色，而不是在其他分色中生成偷穿。

黑色分色是正常生成的，但是，根据其他墨水的特性，可以需要在组合过程中最后应用，以便覆盖所有必要的颜色。如果选择此选项，则无论是否为该图形对象打开叠印，都会发生叠印。

使用此功能不会造成任何性能损失 - 实际上，由于无需计算偷穿，因此叠印可能会稍快一些。此功能仅适用于黑色物体，而不适用于恰好为 100％ 黑色的连续色调图像的单个像素。

叠印预览

用叠印预览可以使用混合颜色提供更好的质量效果。

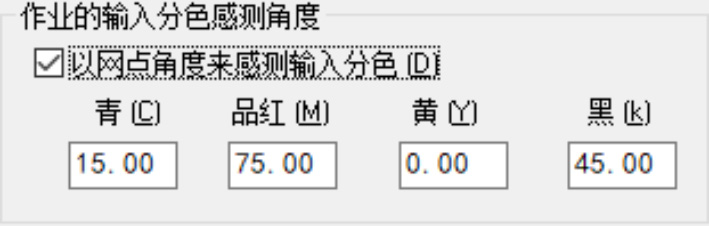

7.4.3 作业的输入分色感测角度

以网点角度來感测輸入分色

选择 ”以网点角度來感测輸入分色” 选项可使用为每个印版指定的网点角度来指定分色颜色名称。

青，品红，黄，黑

这些字段中指定的角度有助于 ColorPro 应用程序检测作业中的各个印版颜色。 默认角度通常有效。如果您确实更改了其中一个值，例如 Cyan 为 30°，并且传入作业的 Cyan 为 15°，则会遇到问题。

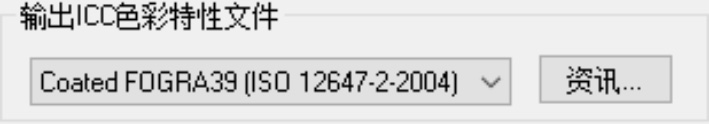

7.4.4 输出 ICC 色彩特性文件

在下拉列表中，选择设备的输出色彩特性文件。

将显示所有 Express RIP 提供的所选设备的配置文件和已安装的 ICC 色彩特性文件。

选择输出配置文件后，可以单击 “信息” 按钮以显示输出配置文件的特征。确认您已选择适当的配置文件。

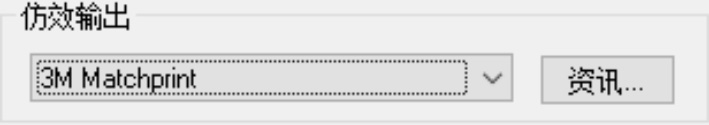

7.4.5 模拟输出

当您在不同设备上校对用于最终输出的设备时，将使用模拟输出，因为典型的校样设备具有比印刷机更大的色域。使用模拟配置文件，打样机限制色彩范围，以便打印到正在模拟的设备的色域。

例如，如果您在喷墨打印机上进行校样，则可以使用印刷机的特性文件在打样机上模拟印刷机的特性。如果指定模拟配置文件，则所选的渲染目的将应用于模拟特性文件，而不是打样机特性文件。

选择仿真特性文件后，可以单击 “信息” 按钮以显示特性文件的特征。确认您已选择适当的配置文件。

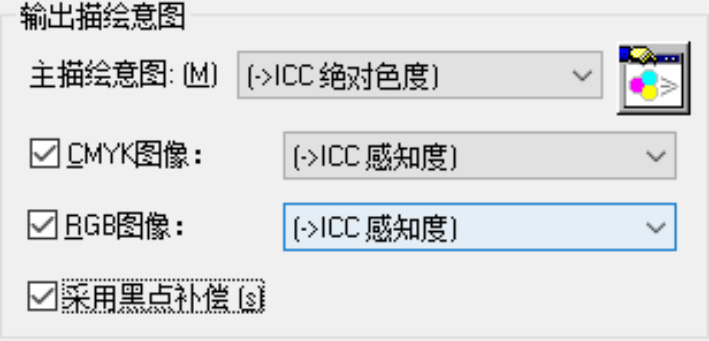

7.4.6 “输出渲染目的” 选项：

主渲染目的

从下拉列表中选择主渲染目的。这是用于所有对象的渲染目的，除非您专门为 CMYK 或 RGB 图像选择了渲染目的。该列表取决于仿真配置文件的选择，但不包括它。

ICC 渲染意图是适合所选输出配置文件的（或者如果您选择了仿真）

配置文件，它们适用于所选的仿真配置文件）。

该列列表包括（无），默认意图和您创建的任何自定义目的，通常：

（ - > ICC感知），

（ - > ICC饱和度），

（ - > ICC色度）。

您可以选择选项右侧的 ”颜色渲染目的管理器” 按钮以显示 ”颜色渲染目的管理器” 对话框可以创建新的渲染目的。

如果选择 ICC 输出配置文件，”ICC 自动切换” 将成为可用选项。“ICC自动切换” 根据文件中的图像类型智能地分配不同的渲染目的。

CMYK 图像设置为 ICC 比色。

RGB 图像设置为 ICC 感知。

CMYK 图像

此选项会覆盖您在 ”主渲染目的” 中所做的任何选择，但仅限于图像。它适用于所有图像，包括灰度和 RGB 图像。但是，如果需要，您可以从 RGB 图像目的下拉列表中专门为 RGB 图像选择一个目的，该目的会覆盖 ”主渲染目的”。

菜单中显示的选项列表的工作方式与 ”主渲染目的” 相同。

如果您决定不为 CMYK 图像选择渲染目的，则使用主渲染意图。

RGB 图像

当您从此下拉列表中选择一个选项时，您有效地覆盖了之前在 CMYK 图像菜单中配置的目的，或者如果在此处未选择任何目的，则为 ”主渲染要目” 下拉列表的選中目的。

此下拉列表中显示的选项与 ”主渲染要目” 相同。

如果您决定不为 RGB 图像选择渲染意图，则使用 CMYK 渲染要目。如果未在 ”CMYK图像” 选择选项，则使用 ”主渲染目的”。

使用黑点补偿

当将图像从一个设备的色彩空间转换为另一个设备的色彩空间时，使用黑点补偿。它处理了可以在这些设备上打印的黑色最黑暗级别的差异。

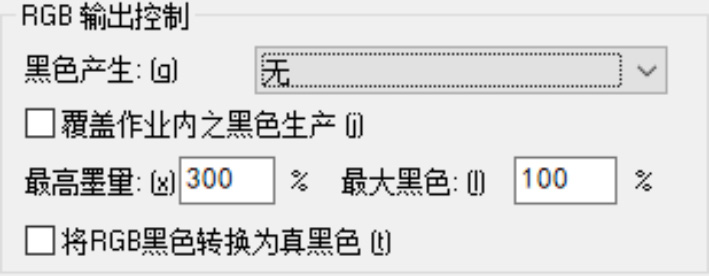

7.4.7 RGB 输出控制

黑色生成

这是计算黑色应添加到图像的程度和位置的过程。

此选项确定应使用多少黑色墨水来再现颜色。从菜单中选择忽略丶无丶轻丶中等丶重丶最大值或 UCR。

UCR (底色去除) 是添加黑色時减少其他颜色。

覆盖作业中黑色生成

选中 ”覆盖作业中黑色生成” 复选框會覆盖作业中设置的黑色生成。

最高墨量

此值约束转换过程中生成的四种 CMYK 颜色的最大墨量。  明确指定为黑色的颜色不受此影响。

将 RGB 黑色转换为真黑色

某些应用程序，尤其是 Microsoft Word，会将 RGB 颜色用于所有内容，包括纯黑色编码。

您应该选择此选项以强制 RIP 拦截以这种方式编码的黑色并将其转换为 CMYK 颜色空间中的（0 0 0 1）。

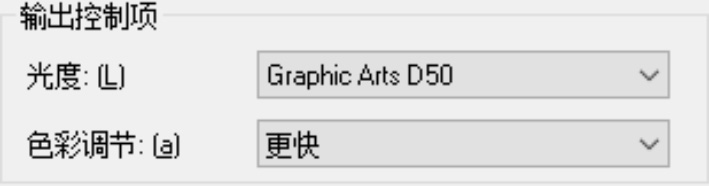

7.4.8 输出控制项

光度

ColorPro 提供对当地观看条件的补偿控制，包括 Graphic Arts D50，Monitor D65，Daylight，Home 和Office。提供 ”光度” 选项是为了帮助那些知道将在非传统 D50 照明情况下观看样张并且知道如何观看它们的⼈人。

色彩调整

“更快” 的算法将改善 CMYK 图像的处理。

三个选项都使用相同的算法，唯一的区别是每个选项使用网格点的数量。这三种方法之间总是存在差异，其中 ”准确” 是最准确的，“更快” 的算法速度會快，但准确性較低。“更好” 位于 “更快” 和 ”准确” 之间。

但是，对于大多用途而⾔言，”更快” 可能足够准确。
