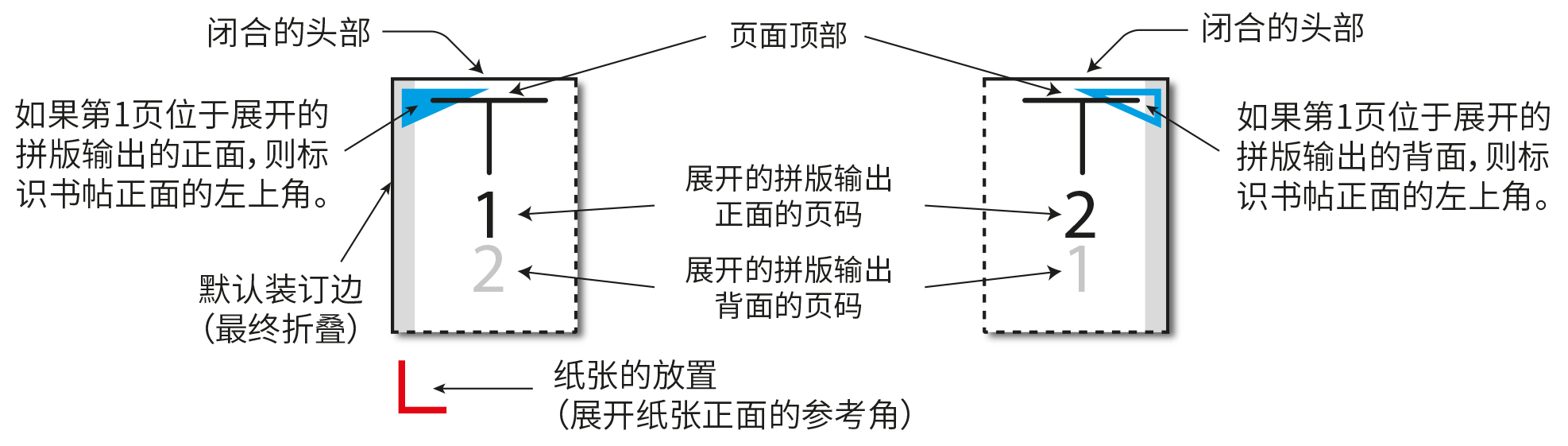

如何解释图表


本附录描述了装订方案中的书帖模板的结构和排列,将拼版表面划分为矩形区域的网格,以在拼版过程中由页面填充。这些布置是通过折叠,裁剪和装订在纸张上进行操作的结果,以便使书本准备好装配。


本章节使用图表来描述分页方案。每个图表都显示了展开的拼版的一面,说明了如何将其划分为 “书帖模板单元格”。所有单元通常具有相同的尺寸,允许整个板被分成相等的部分,每个部分覆盖周围折叠之间的整个区域。书帖模板单元格是 “接收” 单个文档页面和周围边缘的空间,这些边缘的空间是边距的一部分。


图中显示的每个单元格显示如何定位要在其中施加的文档页面,并指定要施加的页面的索引。这意味着生成的小册子将具有在产品阅读器视图中正确排序和正确定向的页面。


注意:本章节中的图表中的页码编号基于可读性而为 “一”。



图中显示的分页索引对应于拼版顺序,从 1 开始,直到小册子中的页数。除非成品由单个小册子制成且第一页编号为 “1”,否则该索引与将对纸张施加的实际页码不对应。这些数字指定页面从与小册子关联的页面数组强加到签名单元格中的顺序。


折页目录


智能拼版支持 XJDF 2.0 折页目录中指定的所有折页方法,最大为 4 x 2 和 2 x 4。

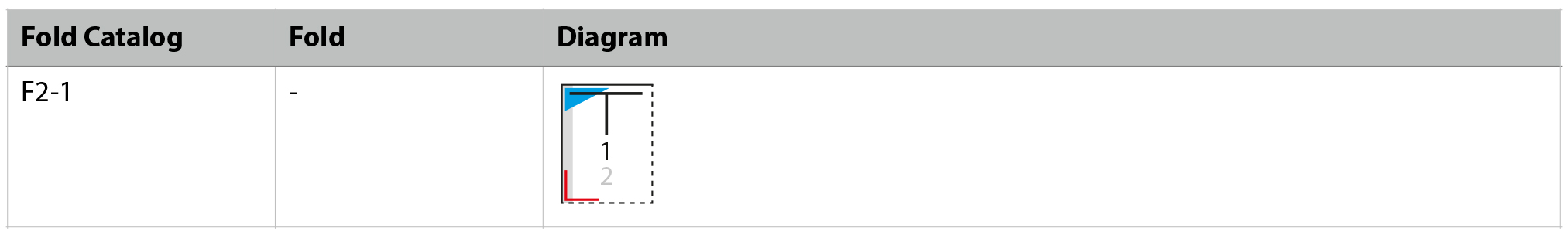

1 x 1

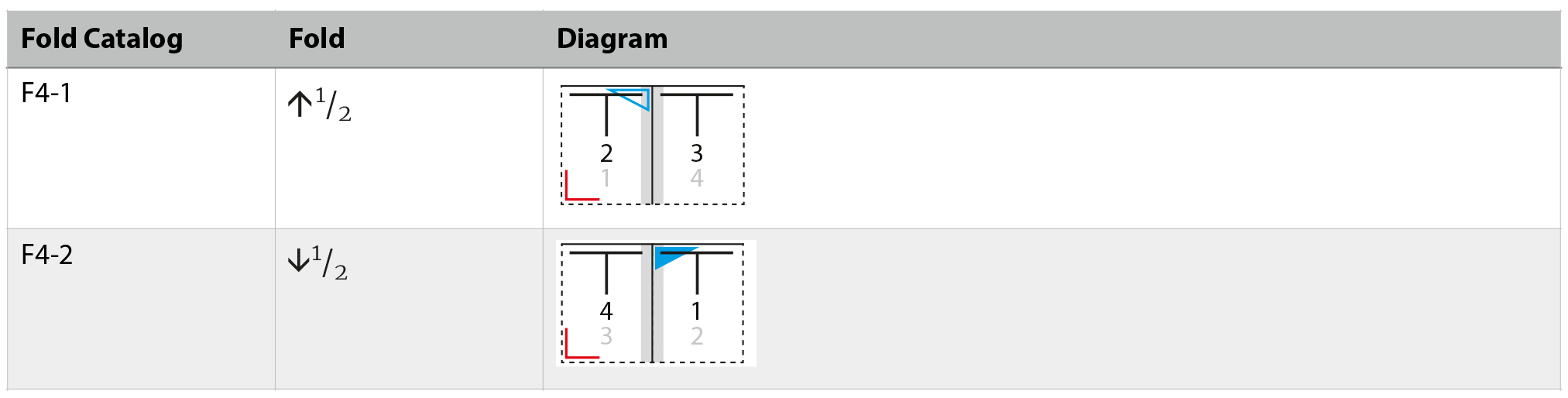

2 x 1

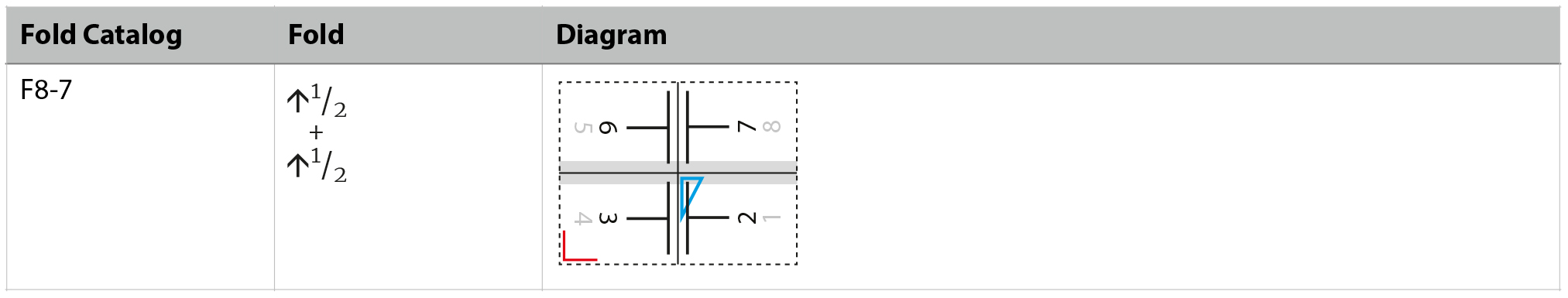

2 x 2


2 x 3


2 x 4

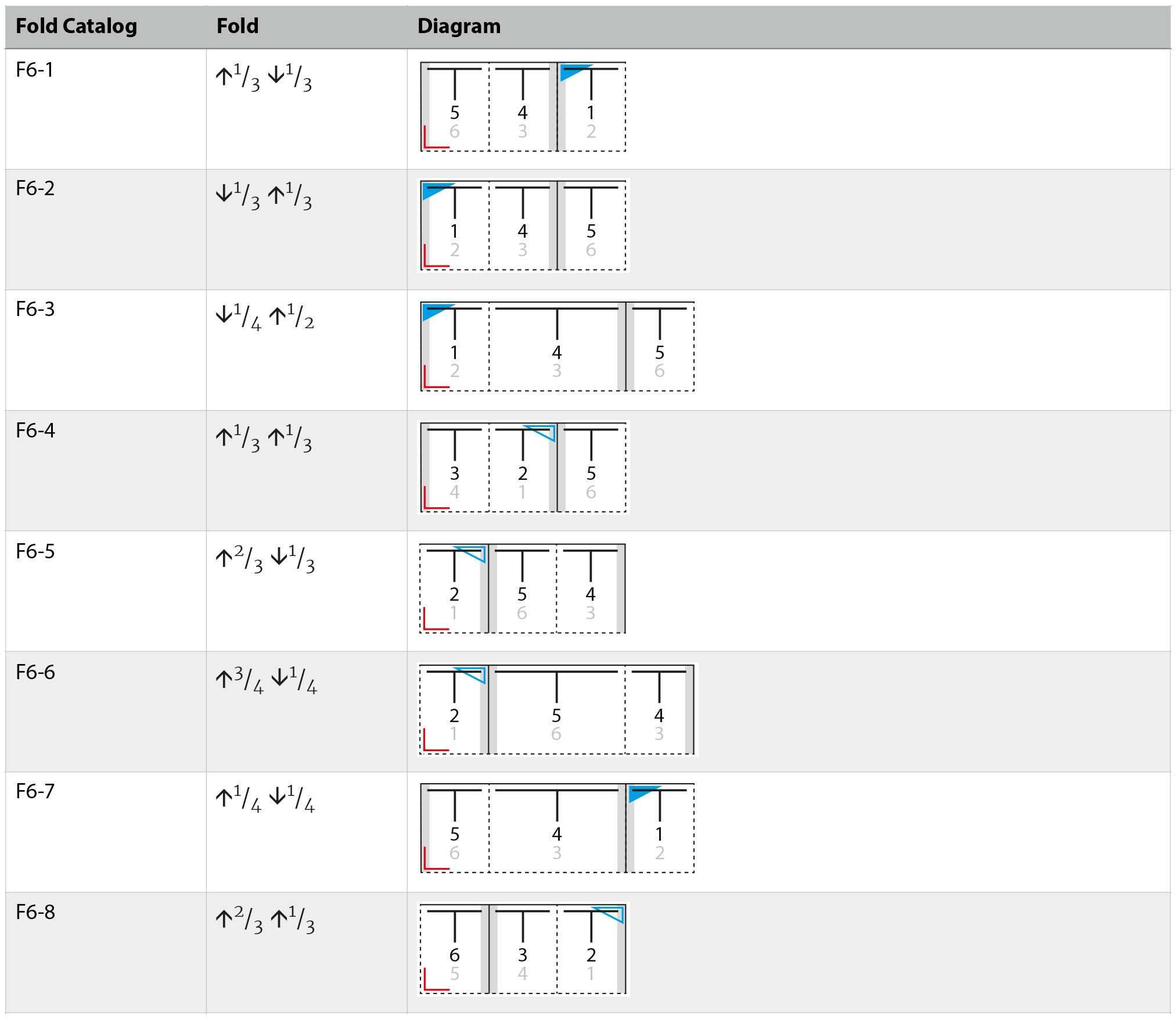

3 x 1

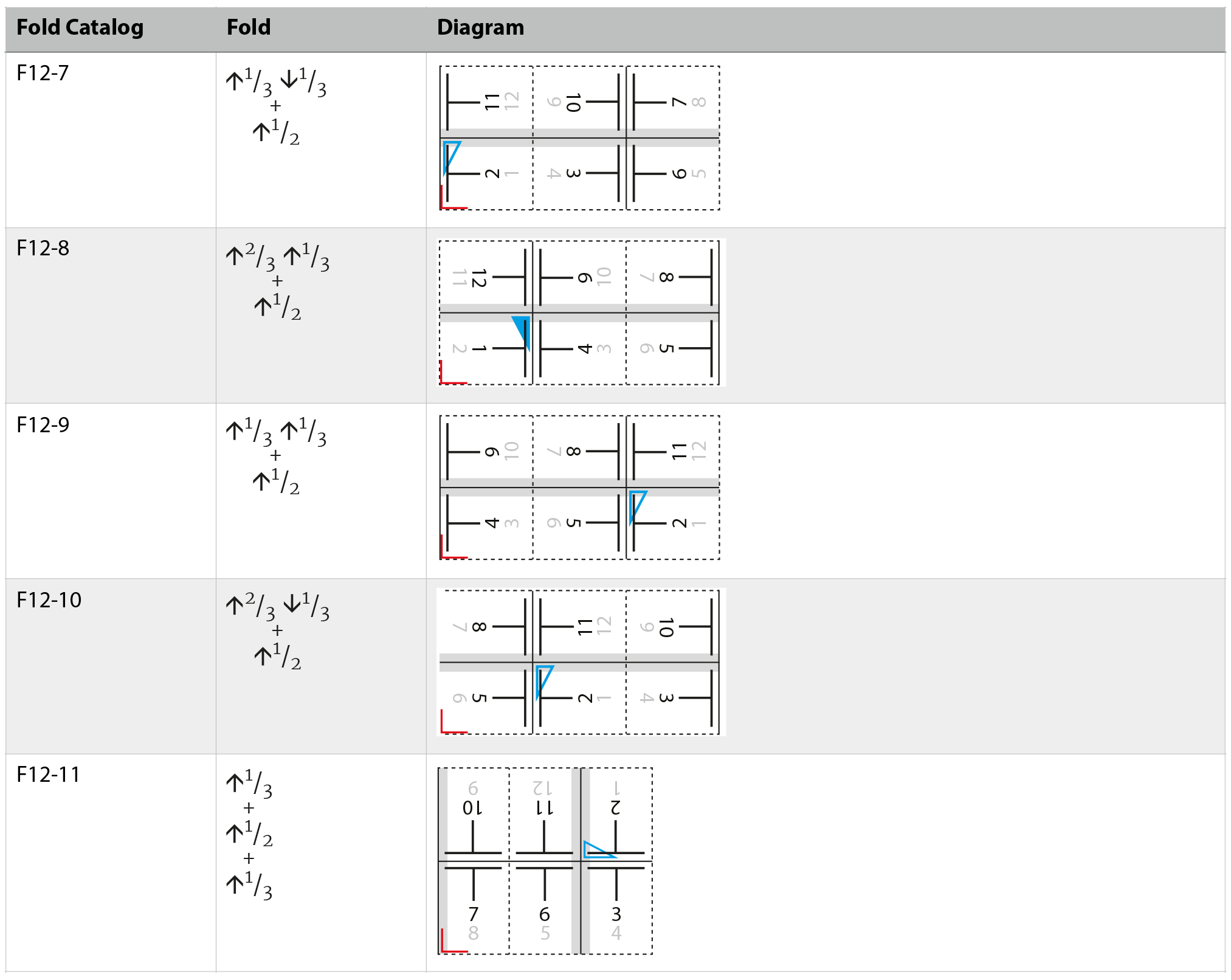

3 x 2

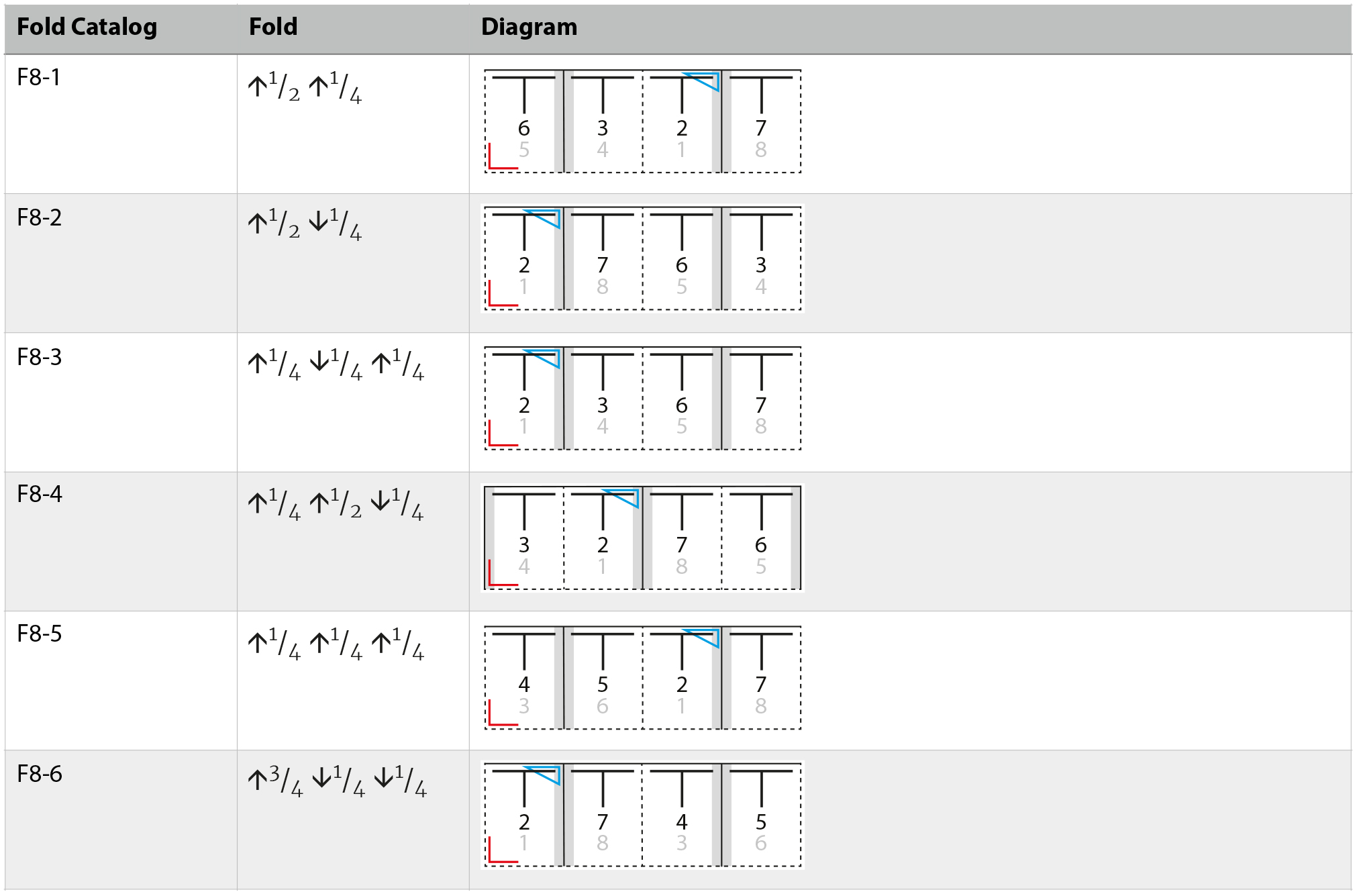

4 x 1

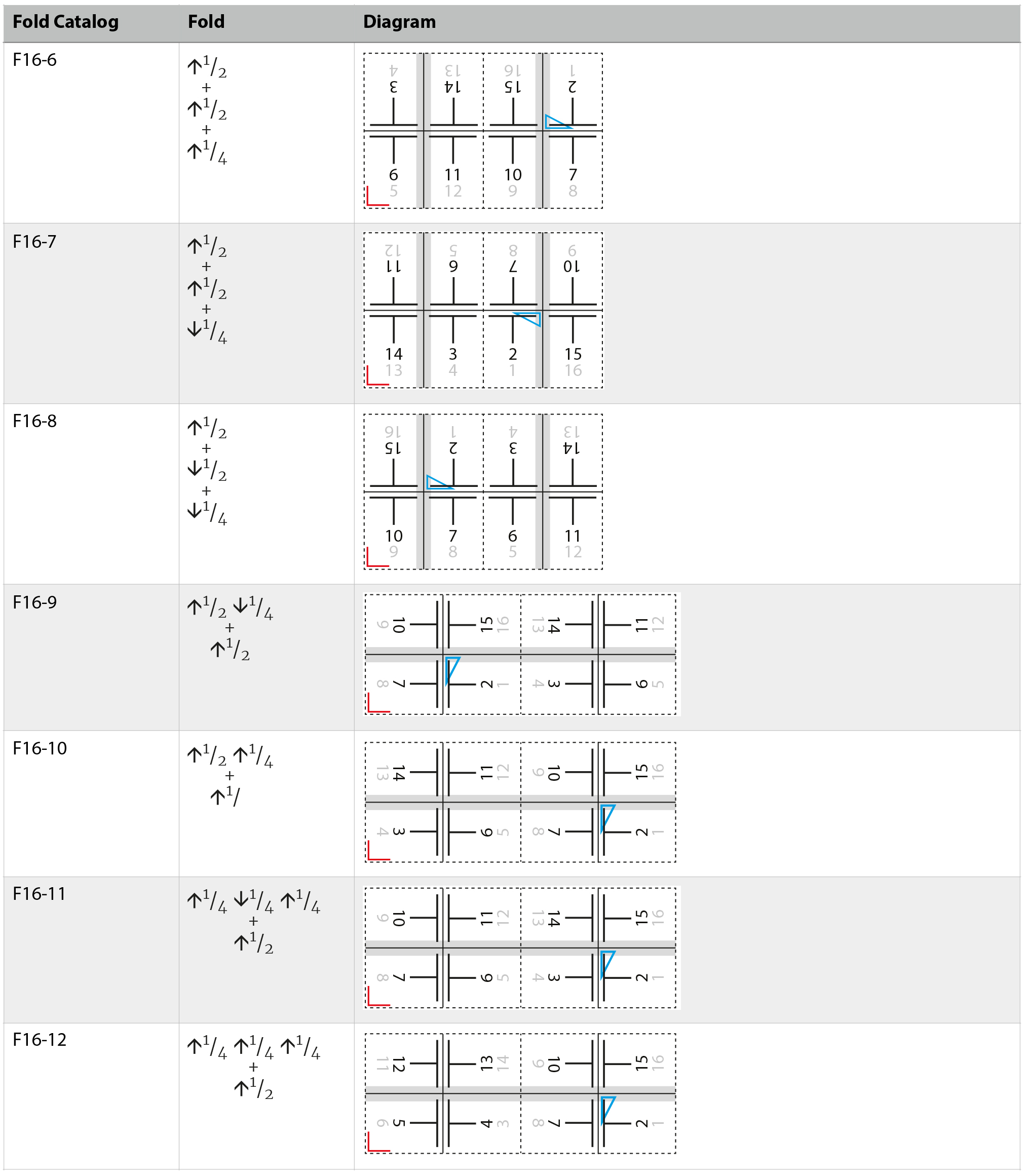

4 x 2
