1.3.1 显⽰“智能拼版设置”对话框

使⽤ SmartImpose Manual

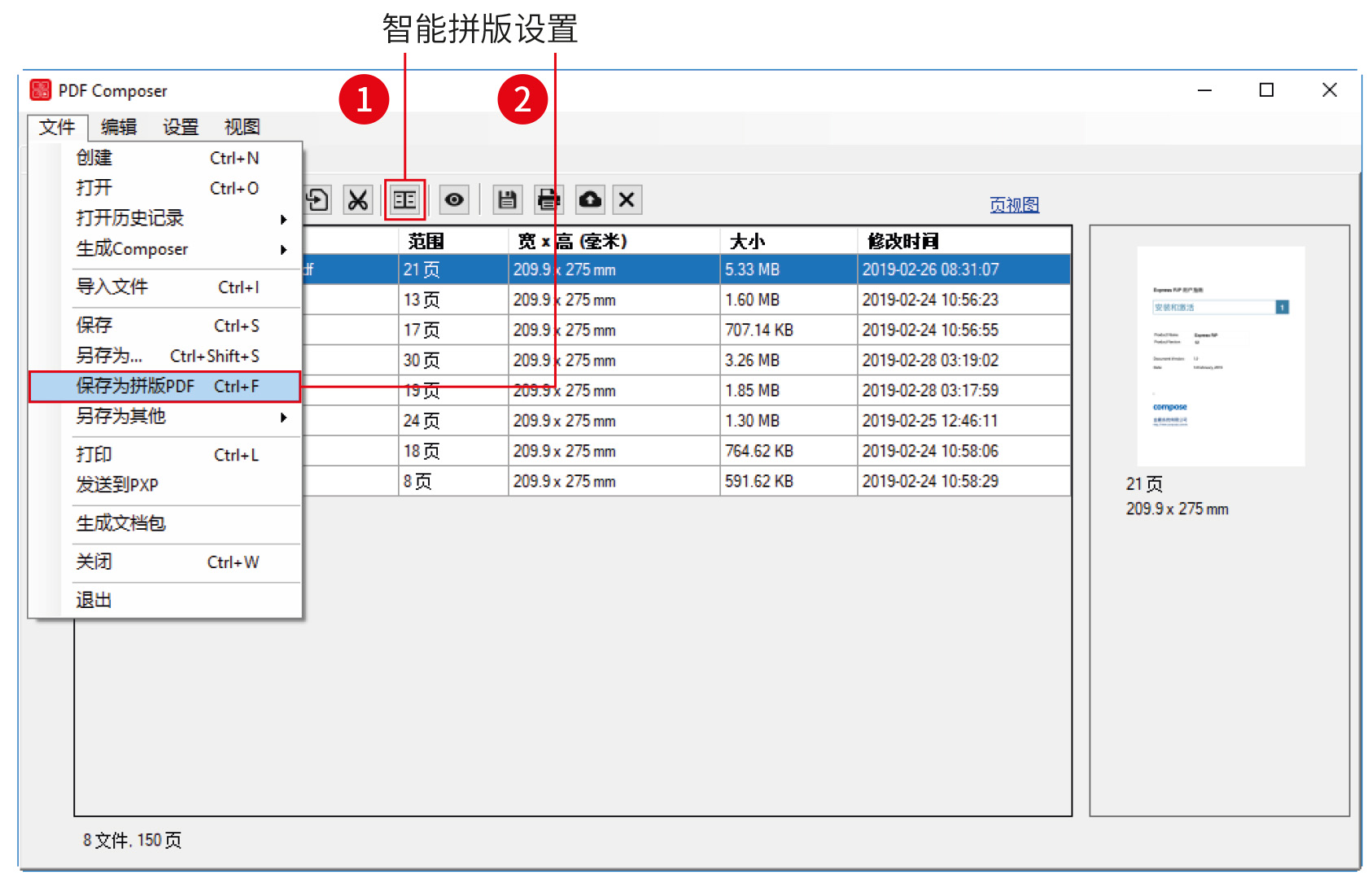

如果您在SmartImpose Manual中使⽤智能拼版,要提⽰“智能拼版”对话框,有两种⽅法 -



  1. 单击主对话框中的“保存为拼版PDF”按钮,或

  2. 选择“⽂件”下拉列表中的“保存为拼版PDF”选项。

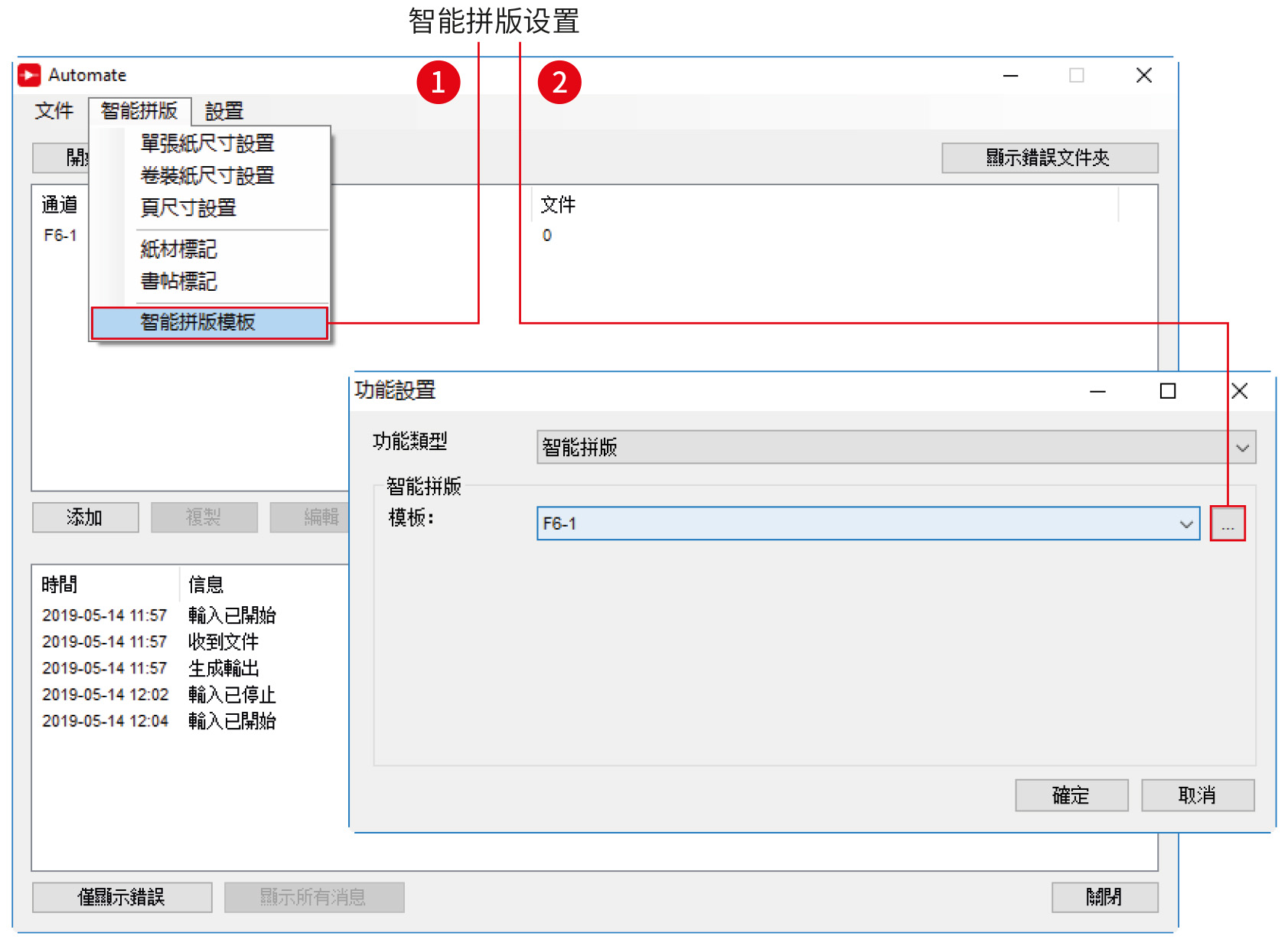

使SmartImpose Auto


如果您在SmartImpose Auto中使⽤智能拼版,要提⽰“智能拼版”对话框,有两种⽅法 -


  1. 选择“智能拼版”下拉列表中的“智能拼版模板”选项。

  2. 在“功能设置”对话框中,单击“模板”菜单右侧的“…”按钮。

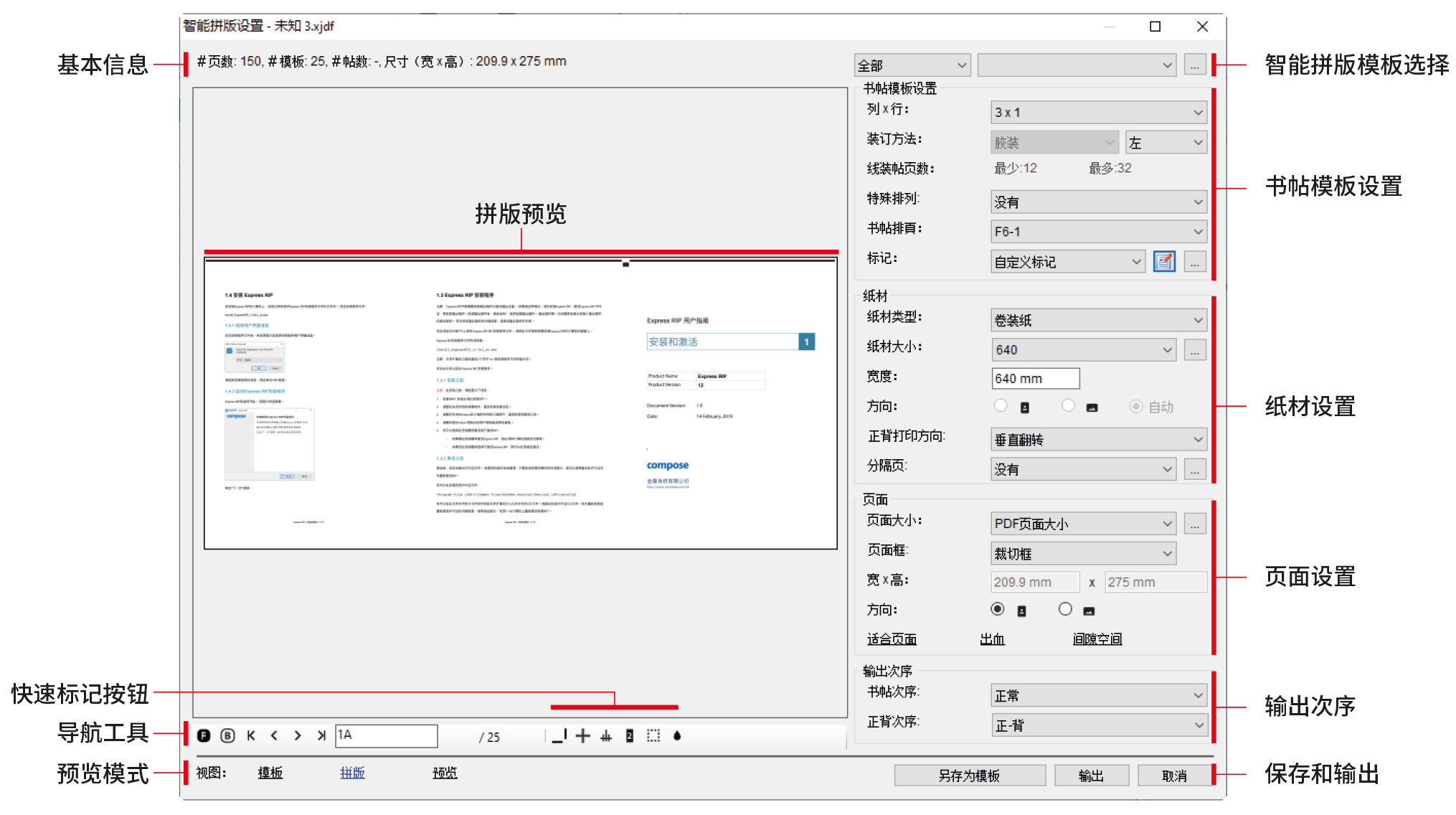

“智能拼版设置”对话框






基本信息

左上⾓的基本信息显⽰有关当前拼版的以下信息 。


参数说明
#⻚數PDF⽂件中的⻚數。
#模板拼版中的书帖模板数量。
#帖數如果”线装帖⻚数”不是“没有”,将显⽰拼版中的书帖数量。
尺⼨(寬x⾼)显⽰PDF⽂件中⻚⾯的裁剪宽度和⾼度。

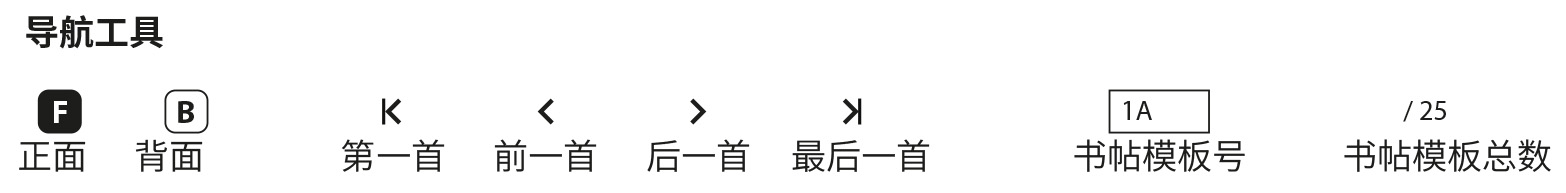

导航⼯具





预览下⽅的导航⼯具提供了以下功能 。


”正⾯”或”背⾯"按钮


单击”正⾯”或”背⾯"按钮查看拼版书帖模板的正⾯或背⾯ 。


”上⼀⾸”或”下⼀⾸"按钮


单击”上⼀⾸”或”下⼀⾸"按钮查看下⼀⾸或上⼀⾸拼版书帖模板 。


第⼀⾸”或”最后⼀⾸"按钮


单击”第⼀⾸”或”最后⼀⾸"按钮查看第⼀⾸或最后⼀⾸拼版书帖模板 。


”书帖模板号”⽂本框


在”书帖模板号”⽂本框输入书帖模板号以查看特定拼版书帖模板或拼版书帖模板表⾯ 。

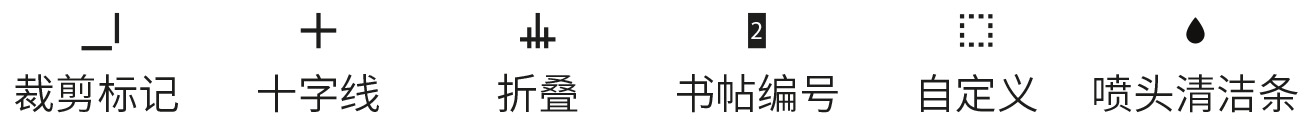

快速标记按钮

使⽤快速标记按钮,您可以单击⼀次以将特定标记添加到签名。单击后,将提⽰相关的标记编辑器来配置标记。






拼版预览 及 预览模式

可以有三种模式预览拼版 - 模板 ⼂拼板和预览。

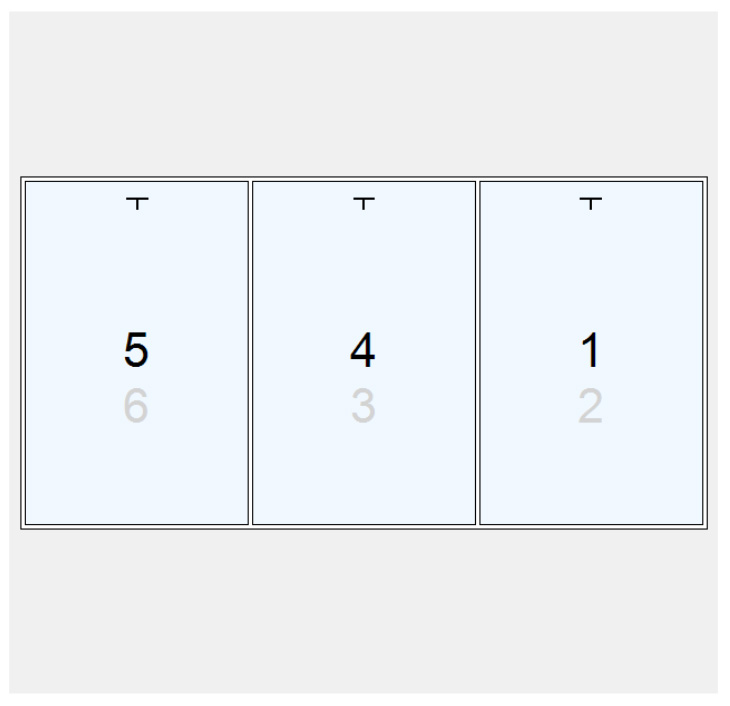

模板


此功能在 SmartImpose Manual 1.1.1版本和 SmartImpose Auto 1.0.3 中更新。

显⽰书帖模板⻚⾯的索引以及⻚⾯的排列⽅式。


当前书帖表⾯的⻚码以⿊⾊显⽰。当前书帖的另⼀个表⾯的⻚码以灰⾊显⽰。



拼板


显⽰拼板中的PDF⾴⾯及已配置标记。






预览

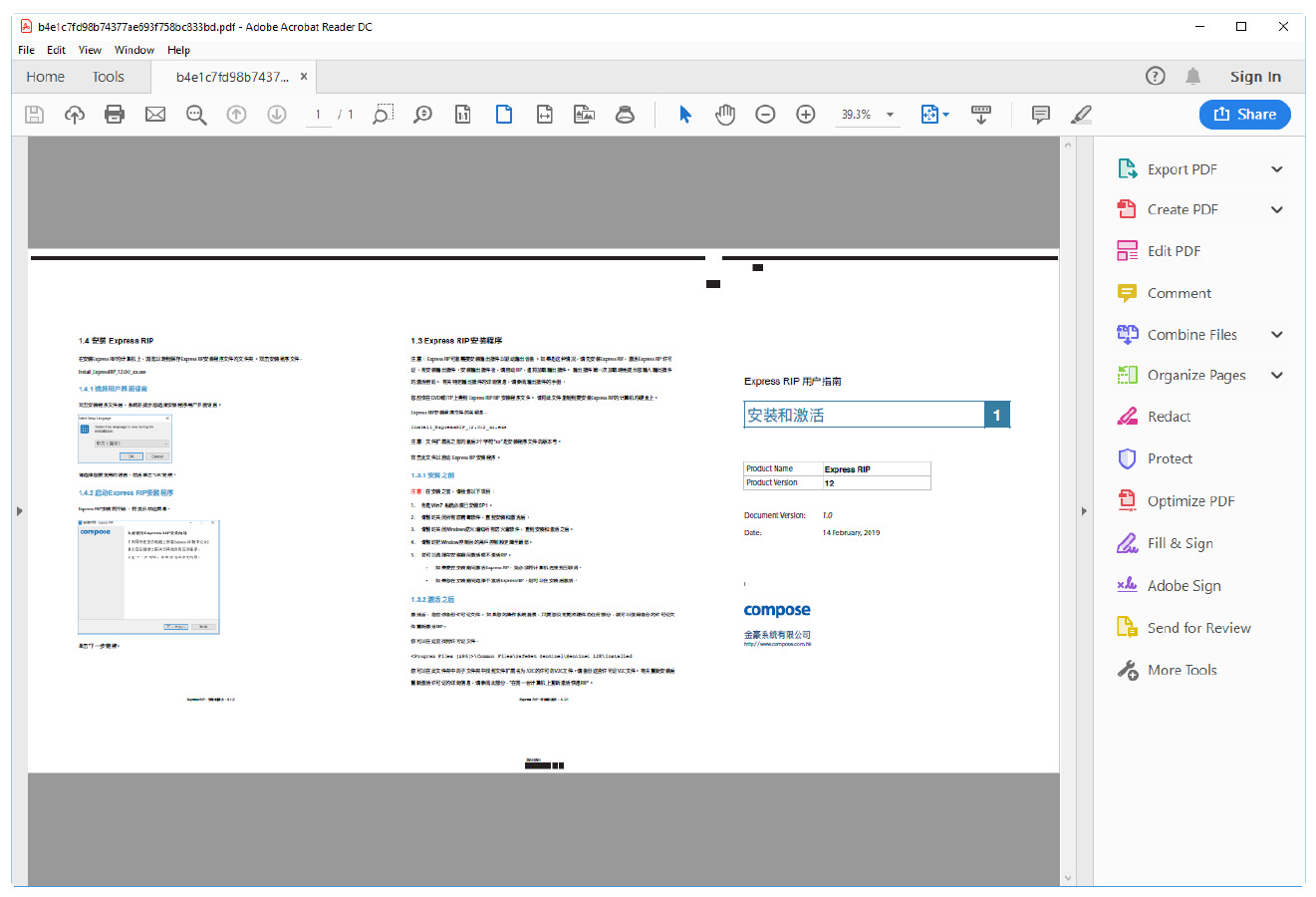

在Acrobat中预览当前的拼板。






智能拼版模板选择

您可以先选择智能拼版模板组,然后将显⽰所选组中的智能拼版模板。您还可以选择”全部”列出所有模板。然后,您可以选择所需的模板。


删除智能拼版模板

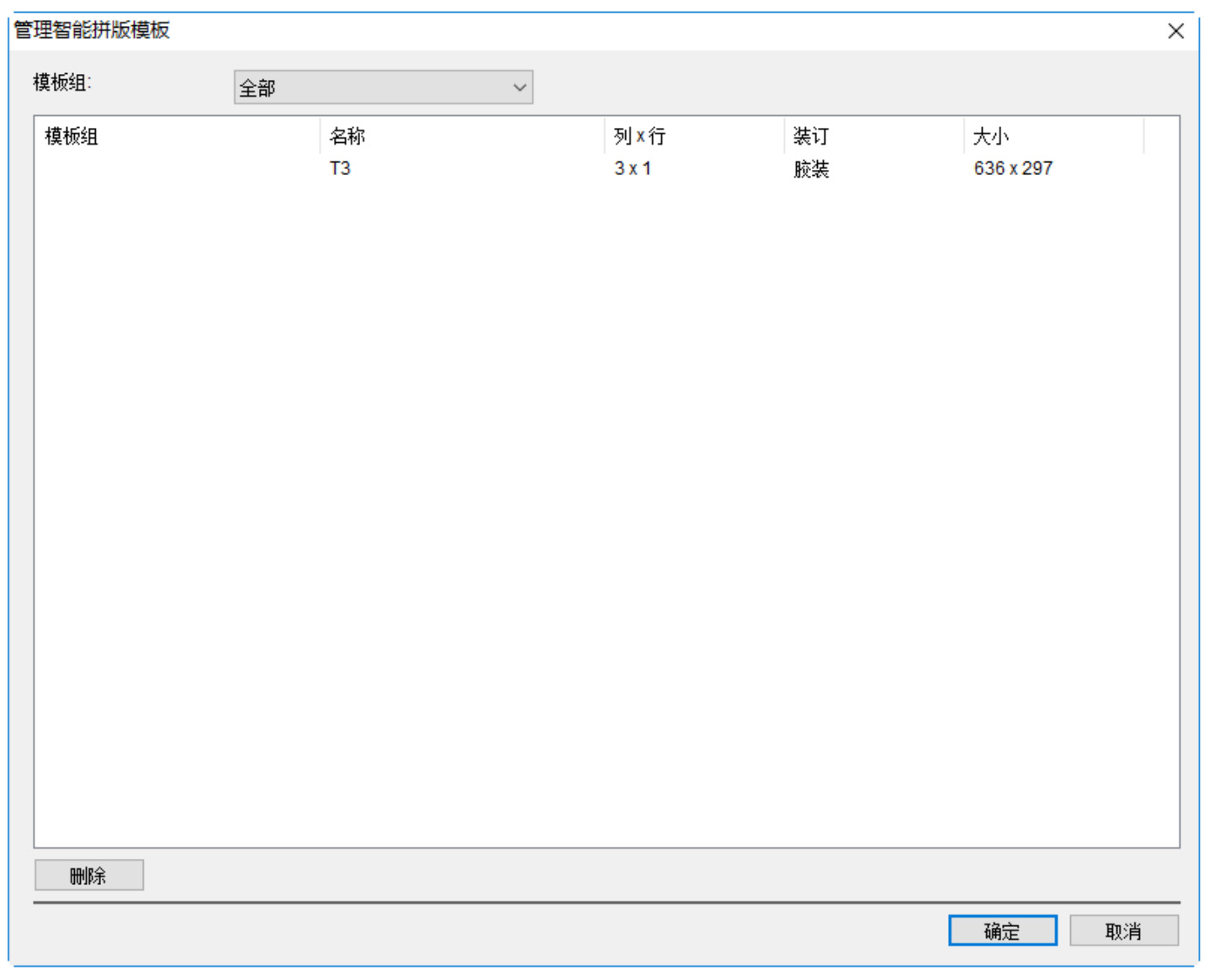

如果需要删除模板,请单击右侧的“…” (管理) 按钮。将提⽰“管理智能拼版模板”对话框。




您可以在列表中选择⼀个或多个模板,然后单击“删除”按钮将其删除。



添加智能拼版模板

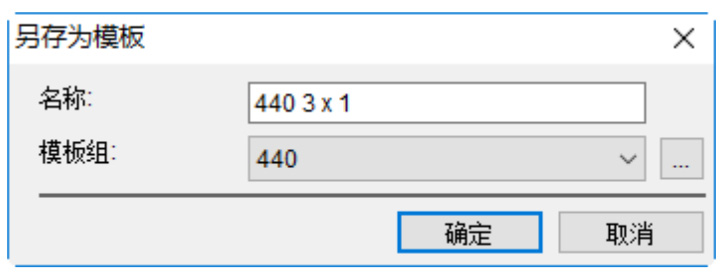

在智能拼版设置对话框中配置智能拼版后,您可以将智能拼版设置保存为智能拼版模板。为此,请单击底部的”另存为模板”按钮。将提⽰“另存为模板”对话框




名称


输入智能拼版模板的名称。


模板组


为新模板选择⼀个组。

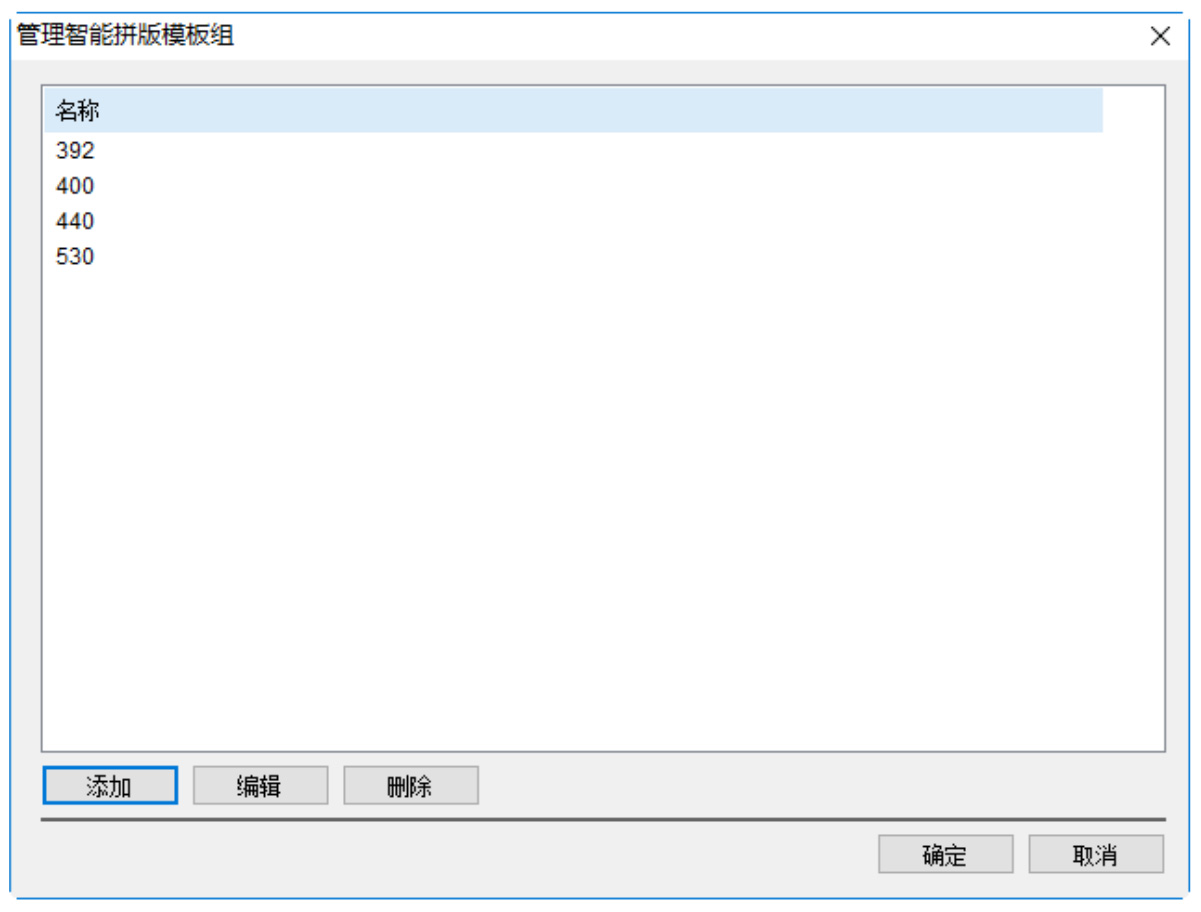

您可以通过单击右侧的“...”(管理)按钮来创建模板组。将提⽰“管理智能拼版模板组”对话框。您可以在此对话框中添加,编辑或删除智能拼版模板组。


单击“确定”以保存模板。


如果要选择此模板,请先选择所选的模板组,然后选择此模板。




管理智能拼版模板組

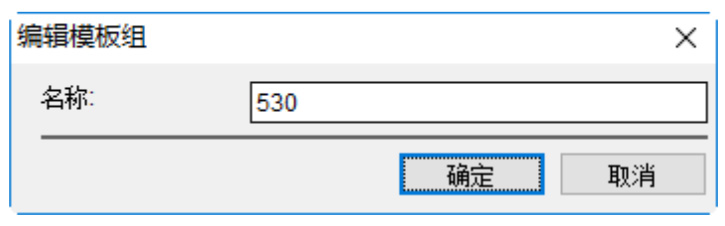

单击“添加”按钮以添加模板组。将提⽰“编辑模板组”对话框。






输入模板组的名称,然后单击“确定”以保存它。

要编辑模板组的名称,请在“管理智能拼版模板组”对话框中选择该组,然后单击“编辑”按钮。然后,您可以在”编辑模板组”对话框中编辑模板组名称。



要删除模板组的名称,请在“管理智能拼版模板组”对话框中选择该组,然后单击“删除”按钮,选定的组将被删除。




保存和输出

您可以在本节中使⽤多个选项。


另存為模板


仅当SmartImpose在SmartImpose Manual中运⾏时,才会显⽰此选项。

您可以将当前智能拼版设置另存为模板。您可以在下次配置拼版时选择模板,并将所有设置预先加载到智能拼版中。

有关使⽤该功能的详细信息,请参阅”智能拼版模板选择”部分。


输出


仅当SmartImpose在SmartImpose Manual中运⾏时,才会显⽰此选项。

您可以从智能拼版⽣成拼版PDF。


保存


仅当SmartImpose在SmartImpose Auto中运⾏时,才会显⽰此选项。

您可以将智能拼版保存为模板。


取消


您可以中⽌设置并退出智能拼版设置对话框。

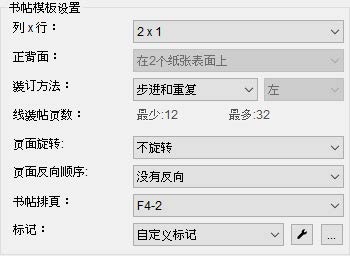

书帖模板设置




列X⾏

选择书帖模板的列数和⾏数。 ⽀持的列和⾏列表是 -



  • 1 x 1
  • 2 x 1
  • 2 x 2
  • 2 x 3
  • 3 x 1
  • 3 x 2
  • 4 x 1
  • 4 x 2



装订⽅法


选择书帖模板的装订⽅法。选项是 -



胶装


书使⽤胶装装订。


骑钉


书使⽤骑钉装订。


精装


书使⽤精装装订,表⽰将先使⽤骑钉装订书籍的各个部分,然后使⽤胶装装订各个部分。


步进和重复

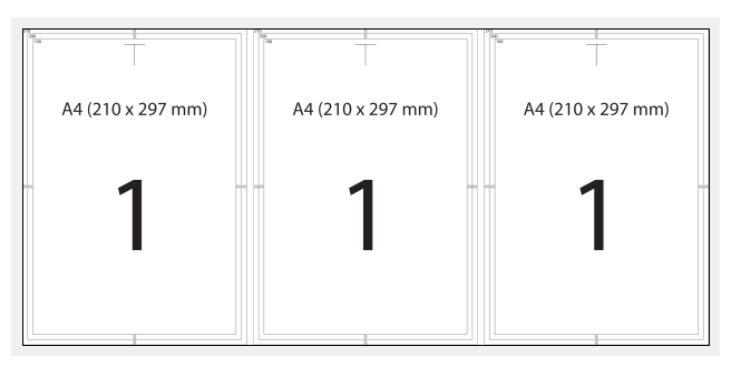

如果您的⽂档不需要拼版,但需要在纸上放置同⼀⻚的多个副本,请选择”步进和重复”选项。




例如,如果“列 x ⾏”设置为”3 x 1”,则每个⻚⾯将在纸上重复3次。



切割和堆叠


如果您的作业不需要拼版,但需要在纸上放置多个PDF⽂件,请选择”切割和堆叠”选项。


例如-



  • 如果您需要在相同的拼版输出上放置3个PDF⽂件,请把“列 x ⾏”设置为”3 x 1”。



  • 如果您需要在相同的拼版输出上放置4个PDF⽂件,请把“列 x ⾏”设置为”4 x 1”。



要将多个PDF⽂件放在同⼀拼版输出上,请将所有PDF⽂件导入到SmartImpose⽂档中,然后在智能拼版设置中” 特殊排列“设置为”切割和堆叠”



注意 - 所有⽂档都需要具有相同的宽度和⾼度以及相同的⻚数。


线装帖⻚数


此功能在SmartImpose手冊1.1.1版本和SmartImpose Auto 1.0.3中更新。

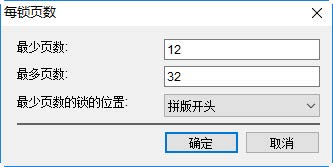

如果你的书是精装书,即先骑钉再⽤线作胶装,你可以在”线装帖⻚数”部分中选择每锁的最少和最多⻚数。请单击”最⼩”或”最⼤”标签以提⽰”每锁⻚数”对话框。




您可以输入每锁最少和最多⻚数。您还可以配置最少⻚数的锁的放置位置。您可以选择将它们放在拼版的开头或结尾。选择装订⽅法后,从右侧的下拉列表中选择装订边。选项是 -


⻚⾯旋转


当装订⽅法 设置为 步进和重复 时,您可以选择将⼀⻚或多⻚旋转180。

当 列 x ⾏ 设置为 2x1,⽽ 装订⽅法 设置为 步进和重复 时,您可以在 ⻚⾯旋转 下拉列表选择以下选项 -


  • 不旋转
  • 将右⻚⾯旋转180度
  • 将左⻚⾯旋转180度

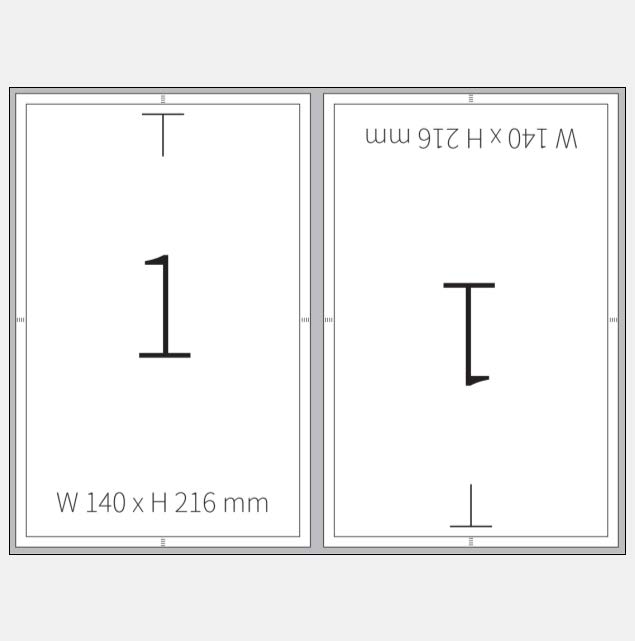

如果你选择 将右⻚⾯旋转180度,效果如下所⽰。


当 列 x ⾏ 设置为 3x1、4x1时,⻚⾯旋转 菜单将提供旋转⼀⻚或多⻚的选项。


⾴⾯反向顺序


当装订⽅法 设置为 步进和重复 时,您可以选择反转某些⻚⾯位置的⻚⾯顺序。

当 列 x ⾏ 设置为 2x1,⽽ 装订⽅法 设置为 步进和重复 时,您可以在 ⻚⾯旋转 下拉列表选择以下选项 -


  • 没有反向
  • 右⻚⾯反向顺序
  • 左⻚⾯反向顺序


如果你选择 右⻚⾯反向顺序(如果作业有8⻚),效果如下所⽰。


当 列 x ⾏ 设置为 3x1、4x1时, ⾴⾯反向顺序 菜单将提供反向⼀⻚或多⻚的选项。


书帖排⻚


“书帖排⻚”下拉列表将列出所选”列x⾏”选项的折⻚⽅法。折⻚⽅法指定书帖模板上⻚⾯的排列。 “书帖排⻚”下拉列表列出的是 XJDF 2.0 折⻚⽬录中所有适合当前选择的”列x⾏”的折⻚⽅法。


标记


选择书帖模板的标记。


默认设置是⾃定义标记,这是此作业的标记设置。您可以单击右侧的“编辑” 按钮
进⾏编辑。



您可以选择 << 新标记 >> 选项来创建书帖模板标记集。将显⽰“标记设置”对话框。


您还可以单击右侧的“…” (管理) 按钮,提⽰“管理标记”对话框以添加,复制,编辑或删除标记集。


有关标记的更多信息,请参阅”标记设置”。

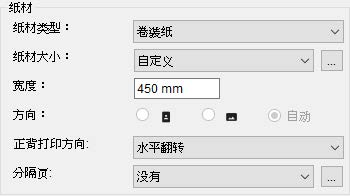

纸材


纸材类型


默认情况下,选择为”最⼩尺⼨”。这将使⽤最⼩尺⼨的纸张以适合拼版,但不包括任何标记。

您可以选择使⽤”单张纸”或”卷装纸”,然后选择使⽤所选纸张类型的尺⼨。


纸材⼤⼩


默认情况下,选择为”⾃定义”。您也可以从列表中选择现有纸张尺⼨。


您也可以选择<< 新纸张尺⼨ >>或<< 新卷装纸尺⼨ >>选项以添加新的纸尺⼨设置。


您还可以单击右侧的“…” (管理) 按钮,提⽰“纸材和⻚⾯管理”对话框以添加,复制,编辑或删除纸材⼤⼩设置。


有关“纸材和⻚⾯管理”对话框使⽤的详情,请⾒此章“单张纸、卷装纸和⻚⾯⼤⼩设置”。


⽅向


如果”纸材类型”是”单张纸”,您可以选择纸张的⽅向。默认情况下,它设置为⾃动。这意味着它将根据拼版的⽅向设置纸张的⽅向。您可以通过选择这些选项将⽅向强制为纵向或横向。

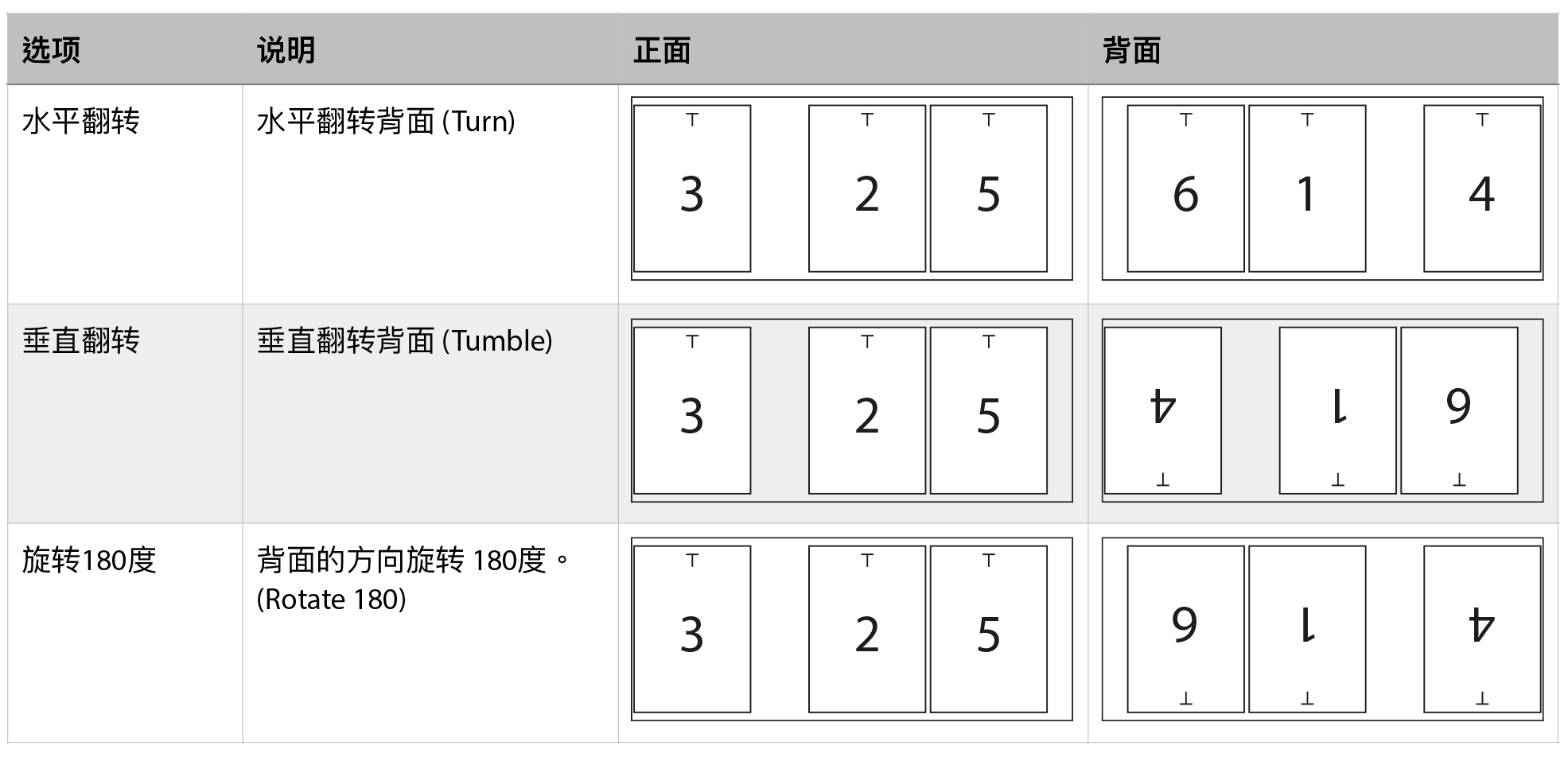

正背打印⽅向


根据双⾯打印时印刷机如何处理正⾯和背⾯的⽅向选择此设置。


分隔页


您可以在第⼀張紙之前或最後⼀張紙之後在拼版PDF中插入分隔⻚。



  1. 如果您不需要分隔⻚,請選擇“沒有”。

  2. 如果要插入分隔⻚,請選擇現有分隔⻚設置,或選擇<<新分隔⻚>>以添加分隔⻚設置。

  3. 您也可以對準右側的” ...”按鈕以提示”管理分隔⻚”並以添加,複製,編輯或刪除分隔⻚設置。



管理分隔页






  1. 单击“添加”以添加分隔⻚设置

  2. 从表中选择分隔⻚设置,然后单击“复制”以创建新设置,⽅法是复制选定的分隔⻚设置。

  3. 从表中选择分隔⻚设置,然后单击编辑以编辑选定的设置

  4. 从表中选择分隔⻚设置,然后单击“删除”以删除所选设置。


添加,复制或编辑分隔⻚设置时,将提示”分隔⻚设置”对话框。

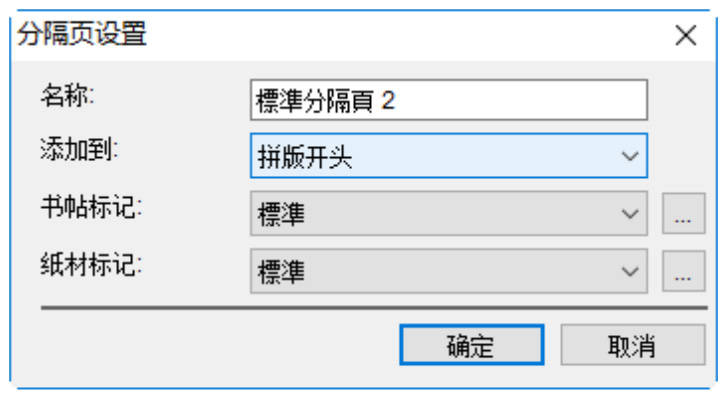

分隔页设置






  1. 在“名称”⽂本框中输入分隔⻚设置的名称。

  2. 在“添加到”菜单中选择”拼版开头”在第⼀张纸之前添加分隔⻚, 或选择”拼版结尾”在最后⼀张纸之后添加分隔⻚。

  3. 在“书帖标记”菜单中选择在分隔⻚上所需的书帖标记。

  4. 在“纸材标记”菜单中选择在分隔⻚上所需的纸材标记。

  5. 正确配置分隔⻚后,选择”确定"以保存设置。




⻚⾯

⻚⾯⼤⼩

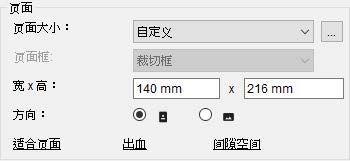

默认情况下,它设置为”PDF⻚⾯⼤⼩”。这意味着拼版⻚⾯⼤⼩设置为PDF⻚⾯裁切框⼤⼩。下⽅的”宽 x ⾼”⽂本框显⽰当前PDF⻚⾯的裁切框宽度和⾼度。


您可以从现有PDF⻚⾯⼤⼩的列表中选择PDF⻚⾯⼤⼩。


您也可以选择”⾃定义”,再在下⽅的”宽 x ⾼”⽂本框输入拼版⻚⾯的宽度和⾼度。


您也可以选择<< 新⻚⾯⼤⼩ >>选项以添加新的⻚⾯⼤⼩设置。将显⽰”⻚⾯⼤⼩设置"对话框。






⻚⾯框

您可以选择要⽤于PDF⻚⾯的⻚⾯框。默认情况下使⽤裁切框。如果PDF没有裁剪框,则将使⽤裁切框。以下选项可⽤-



  • 裁剪框 (Crop box)
  • 作品框(Art box)
  • 裁切框(Trim box)
  • 出⾎框(Bleed box)



宽x⾼


如果”⻚⾯⼤⼩”设置为”PDF⻚⾯⼤⼩”,”宽x⾼”⽂本框将被禁⽤但它将显⽰PDF⻚⾯裁切框的宽度和⾼度。


如果”⻚⾯⼤⼩”设置为”⾃定义”或选定的⻚⾯⼤⼩,您可以在”宽 x ⾼”⽂本框输入拼版⻚⾯的宽度和⾼度。


⽅向


您可以通过选择” ⽅向”选项将⽅向设置为纵向或横向。

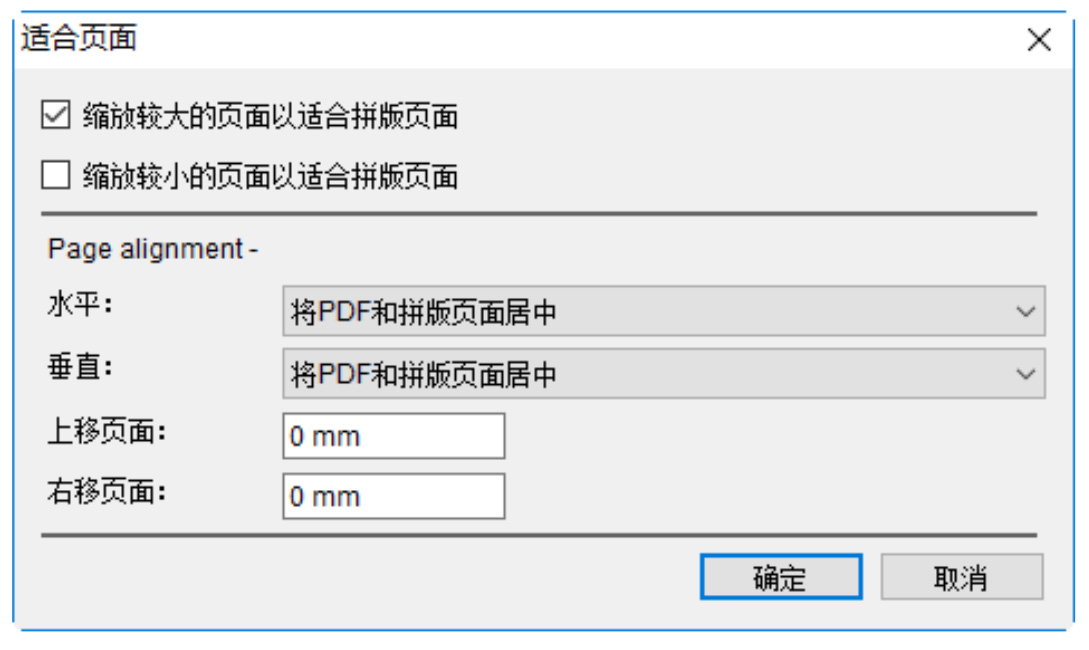

适合⻚⾯


您可以配置拼版⻚⾯和PDF⻚⾯⼤⼩不同时缩放⻚⾯的⽅式。单击”适合⻚⾯”按钮以提⽰”适合⻚⾯”对话框。





注意 - 所有放⼤或缩⼩都是按比例完成的,并且不会更改PDF⻚⾯的纵横比。



缩放较⼤的⻚⾯以适合拼版⻚⾯


如果PDF⻚⾯⼤⼩⼤于拼版⻚⾯⼤⼩,并且您希望缩⼩PDF⻚⾯⼤⼩以适合拼版⻚⾯⼤⼩,你可以选择此选项。



缩放较⼩的⻚⾯以适合拼版⻚⾯


如果PDF⻚⾯⼤⼩⼩于拼版⻚⾯⼤⼩,并且您希望放⼤PDF⻚⾯⼤⼩以适合拼版⻚⾯⼤⼩,你可以选择此选项。


⻚⾯对齐


⽬前,在缩放后,⻚⾯将在拼版⻚⾯中置中。


上移⻚⾯


输入在拼版⻚⾯中上移⻚⾯的距离。


右移⻚⾯


输入在拼版⻚⾯中右移⻚⾯的距离。


出⾎

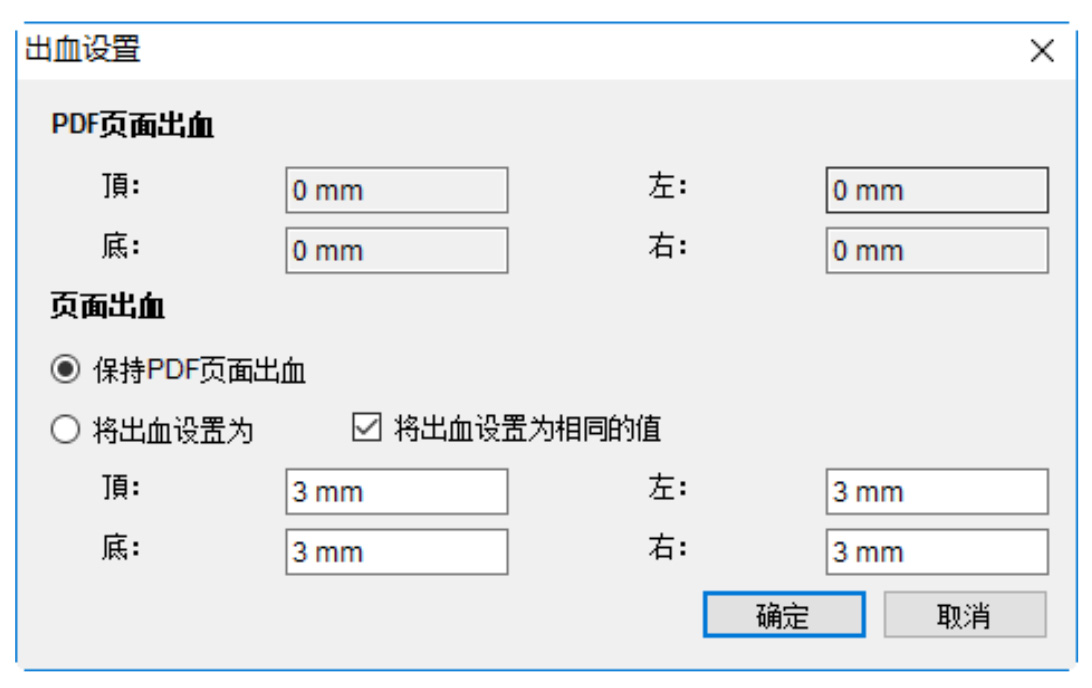

您可以配置拼版⻚⾯的出⾎,单击” 出⾎”按钮以提⽰” 出⾎设置”对话框。





PDF⻚⾯出⾎


“PDF⻚⾯出⾎”部分显⽰PDF⽂件的顶,左,底和右⽅出⾎。



⻚⾯出⾎


您可以使⽤PDF⽂件中的出⾎设置或指定要⽤于拼版的出⾎。


保持PDF⻚⾯出⾎


选择” 保持PDF⻚⾯出⾎ “以使⽤PDF⽂件中的出⾎设置。


将出⾎设置为


选择” 将出⾎设置为 “以指定要⽤于拼版的出⾎,再在”顶”,”左”,”底”和”右”⽂本框输入顶,左,底和右⽅出⾎。您还可以选中复选框”将出⾎设置为相同的值"以将所有出⾎设置为相同的值

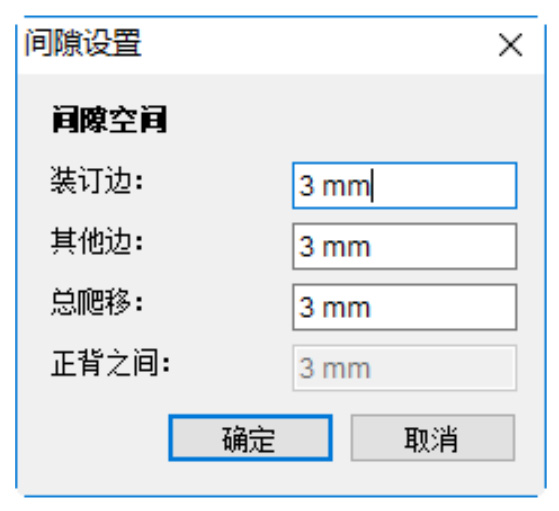

间隙空间

您可以配置拼版的间隙空间,单击” 间隙空间”按钮以提⽰” 间隙设置”对话框。

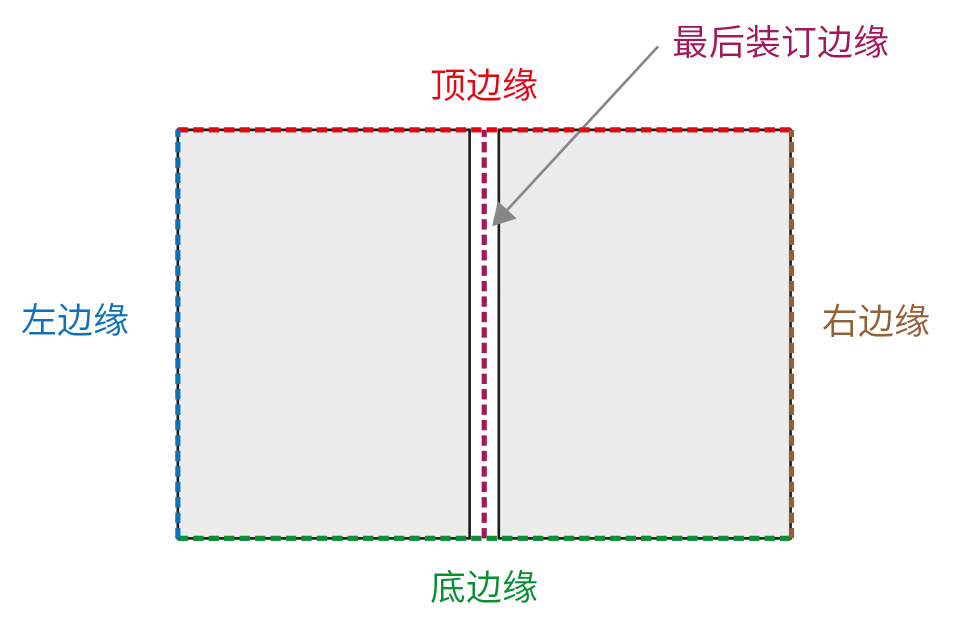

装订边


在”装订边”⽂本框中输入最终装订边或书脊的边距。



其他边


在”其他边”⽂本框中输入其他边的边距。



总爬移


如果”装订⽅法”设置为”骑钉”,你可以在”总爬移”⽂本框设置装订边的总爬移距离。



正背之间


如果”正背⾯”设置为”在同⼀纸张表⾯上”,你可以配置拼版上正⾯和背⾯书帖模板之间的距离。




输出次序


书帖次序


选择在输出中书帖的顺序。


选项说明
正常正常次序
相反相反次序 - 从最后⼀个书帖到第⼀个书帖。
精装每锁书帖反转仅适⽤于精装书帖 - 锁按正常顺序打印。但是在每个锁中书帖以相反的顺序打印。
精装锁次序反转仅适⽤于精装书帖 - 锁内书帖按正常顺序打印。但是在锁输出次序相反。



正背次序


选择在输出中正背⾯的输出次序。


选项说明
正-背先输出正⾯,然后输出背⾯。
背-正先输出背⾯,然后输出正⾯。



例⼦1 - 胶装书


⼀本36⾴胶装书,使⽤3 x 1书帖。总共有6个书帖。


如果 ...


书帖次序 = 正常

正背次序 = 背-正


则 ...


输出次序 = 1B -> 1F -> 2B -> 2F -> 3B -> 3F -> 4B -> 4F -> 5B -> 5F -> 6B -> 6F


例⼦2 - 胶装书


⼀本36⾴胶装书,使⽤3 x 1书帖。总共有6个书帖。


如果 ...


书帖次序 = 相反

正背次序 = 正-背


则 ...


输出次序 = 6F -> 6B ->5F ->5B ->4F -> 4B -> 3F -> 3B -> 2F -> 2B -> 1F -> 1B




例⼦3 - 精装书


⼀本48⾴精装书,使⽤ 2 x 1书帖,每锁有6个书帖.。总共有2锁。


如果 ...


书帖次序 = 精装每锁书帖反转

正背次序 = 背-正


则 ...


输出次序 = 锁1_6B -> 锁1_6F -> 锁1_5B -> 锁1_5F -> 锁1_4B -> 锁1_4F -> 锁1_3B -> 锁1_3F -> 锁1_2B -> 锁1_2F -> 锁1_1B -> 锁1_1F -> 2_6B -> 锁2_6F -> 锁2_5B -> 锁2_5F -> 锁2_4B -> 锁2_4F -> 锁2_3B -> 锁2_3F -> 锁2_2B -> 锁2_2F -> 锁

2_1B -> 锁2_1F




例⼦4 - 精装书


⼀本48⾴精装书,使⽤ 2 x 1书帖,每锁有6个书帖.。总共有2锁。


如果 ...


书帖次序 = 精装锁次序反转

正背次序 = 正-背


则 ...


输出次序 = 锁2_1F -> 锁2_1B -> 锁2_2F -> 锁2_2B -> 锁2_3F -> 锁2_3B -> 锁2_4F -> 锁2_4B -> 锁2_5F -> 锁2_5B -> 锁2_6F -> 锁2_6B -> 锁1_1F -> 锁1_1B -> 锁1_2F -> 锁
1_2B -> 锁1_3F -> 锁1_3B -> 锁1_4F -> 锁1_4B -> 锁1_5F -> 锁1_5B ->锁1_6F -> 锁1_6B




1.3.2 單張紙、卷裝紙和⻚⾯⼤⼩設置



SmartImpose Manual 在“设置”菜单中选择“单张纸尺⼨设置”、“卷装纸尺⼨设置”、或“⻚尺⼨设置”选项


SmartImpose Auto 在“智能拼版”菜单中选择“单张纸尺⼨设置”、“卷装纸尺⼨设置”、或“⻚尺⼨设置”选项。

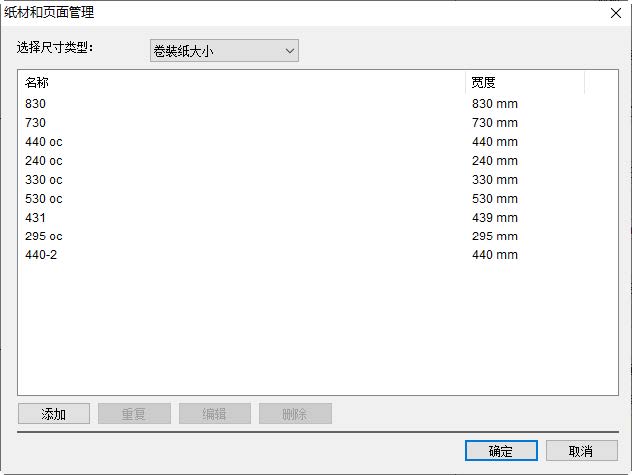

将提⽰“纸材和⻚⾯管理”对话框。 “纸材和⻚⾯管理”对话框⽤于管理单张纸,卷装纸和⻚⾯⼤⼩。



在“选择尺⼨类型”菜单中选择要管理的材料尺⼨类型。


  • 选择“单张纸⼤⼩”以管理单张纸⼤⼩。您可以在“纸张⼤⼩设置”对话框中编辑单张纸⼤⼩设置。
  • 选择“卷装纸⼤⼩”以管理卷装纸⼤⼩。您可以在“卷装纸设置”对话框中编辑卷装纸⼤⼩设置。
  • 选择“⻚⾯⼤⼩”以管理⻚⾯⼤⼩。您可以在“⻚⾯⼤⼩设置”对话框中编辑⻚⾯⼤⼩设置。


按钮说明
添加单击“添加”按钮以添加⼤⼩设置。
复制选择⼀个⼤⼩设置,然后单击“复制”按钮,根据所选⼤⼩设置添加⼤⼩设置。
编辑选择⼀个通道,然后单击“编辑”按钮以编辑选定的⼤⼩设置
删除选择⼀个通道,然后单击“删除”按钮,以删除选定的⼤⼩设置。



单张纸设置


“单张纸设置”对话框



选项说明
名称输入单张纸的名称。
宽度输入单张纸的宽度。
⾼度输入单张纸的⾼度。



卷裝纸设置


您可以在此对话框中配置卷纸。


如果卷纸的宽度⾜以放入书帖,书帖将沿原始⽅向被放置在卷纸上。


您可以在卷纸上配置书帖的位置-


1. 书帖可以放在卷纸的⽔平中⼼。

2. 书帖可以对齐卷纸的左边缘,并且⽤户可以指定与左边缘的偏移以放置标记。

3. 书帖可以对齐卷纸的右边缘,并且⽤户可以指定与右边缘的偏移以放置标记。


在3种情况下,⽤户都可以指定书帖上⽅和下⽅的空间。


对于下⾯的⽰例,书帖上⽅的空间为15mm,书帖下⽅的空间设置为10mm。


如果卷纸的宽度不⾜以放入书帖,但是如果书帖⾼度⼩于卷纸宽度,您可以配置卷纸将书帖先旋转90度再放置在卷纸上。


您可以在卷纸上配置已旋转90度书帖的位置-


1. 已旋转书帖可以放在卷纸的⽔平中⼼。

2. 已旋转书帖可以对齐卷纸的右边缘,并且⽤户可以指定与右边缘的偏移以放置标记。

3. 已旋转书帖可以对齐卷纸的左边缘,并且⽤户可以指定与左边缘的偏移以放置标记。


在3种情况下,⽤户都可以指定书帖左和右⽅的空间,即已旋转书帖的上和下⽅的空间。

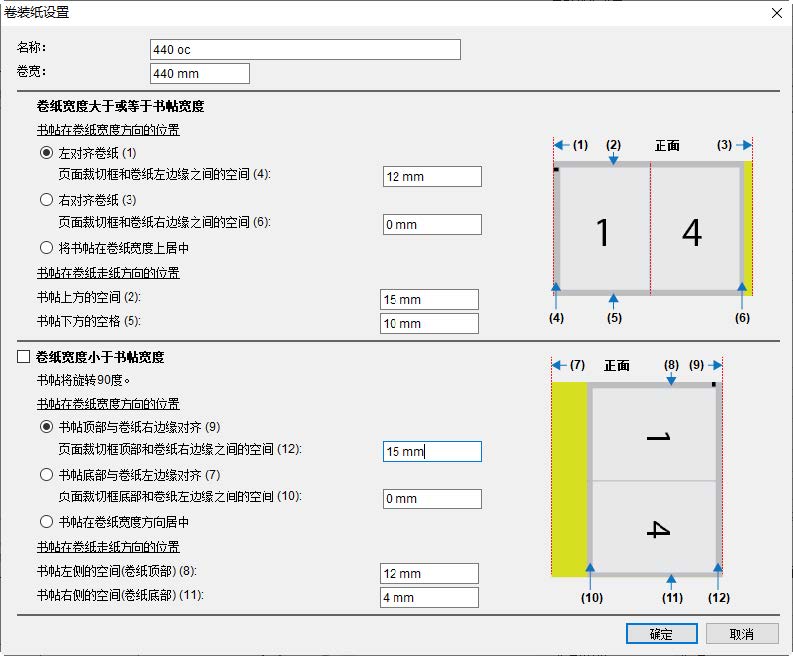

“卷装纸设置”对话框



⼀般设置


名称


输入卷裝纸的名称。


卷裝纸宽度


输入卷裝纸的宽度。



卷纸宽度⼤于或等于书帖宽度


当书帖宽度(包括⻚边空和书帖边空)⼩于卷纸宽度时,即,当⽆需旋转书帖以适合卷纸时,在此部分中配置书帖在卷纸位置选项。

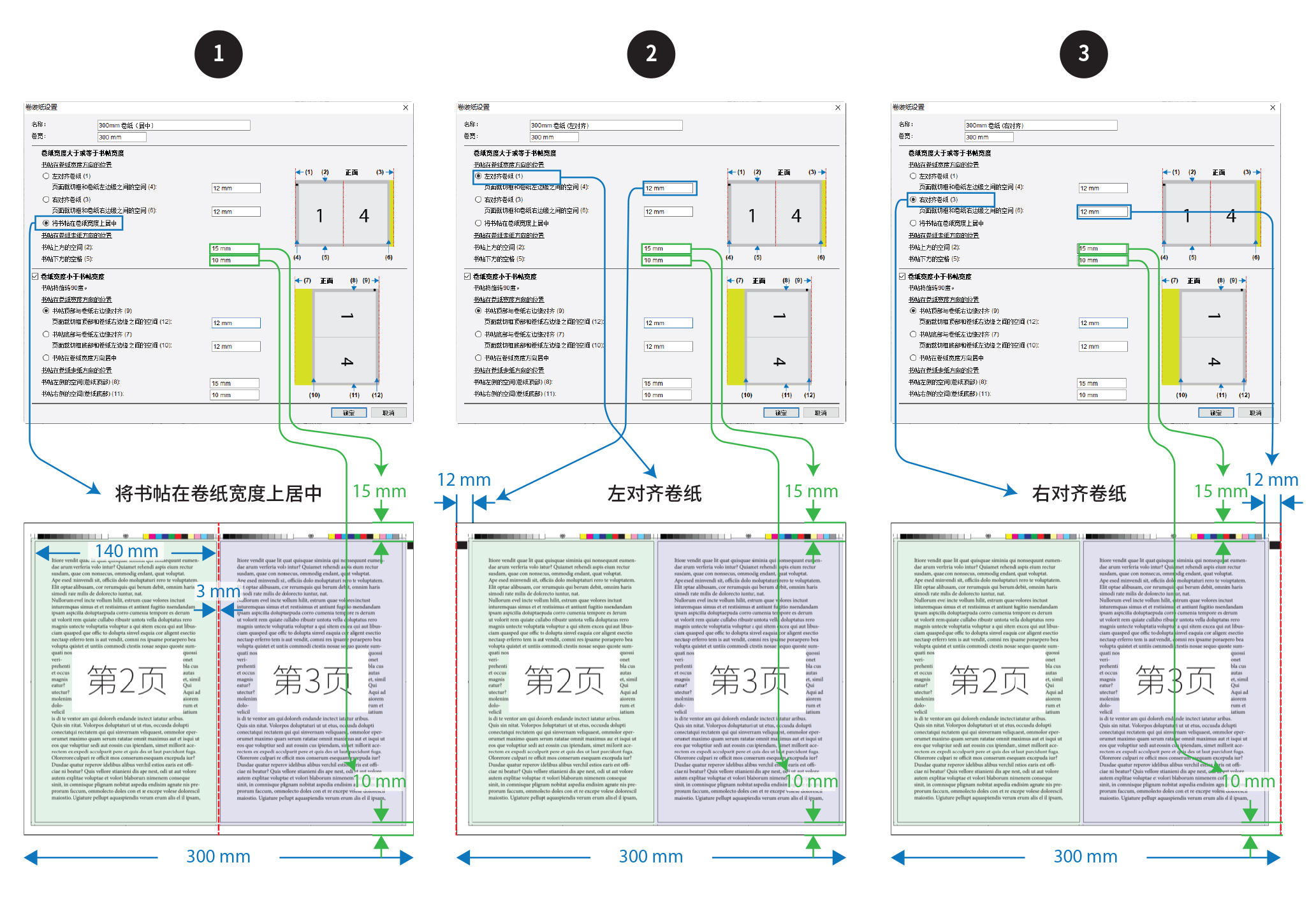

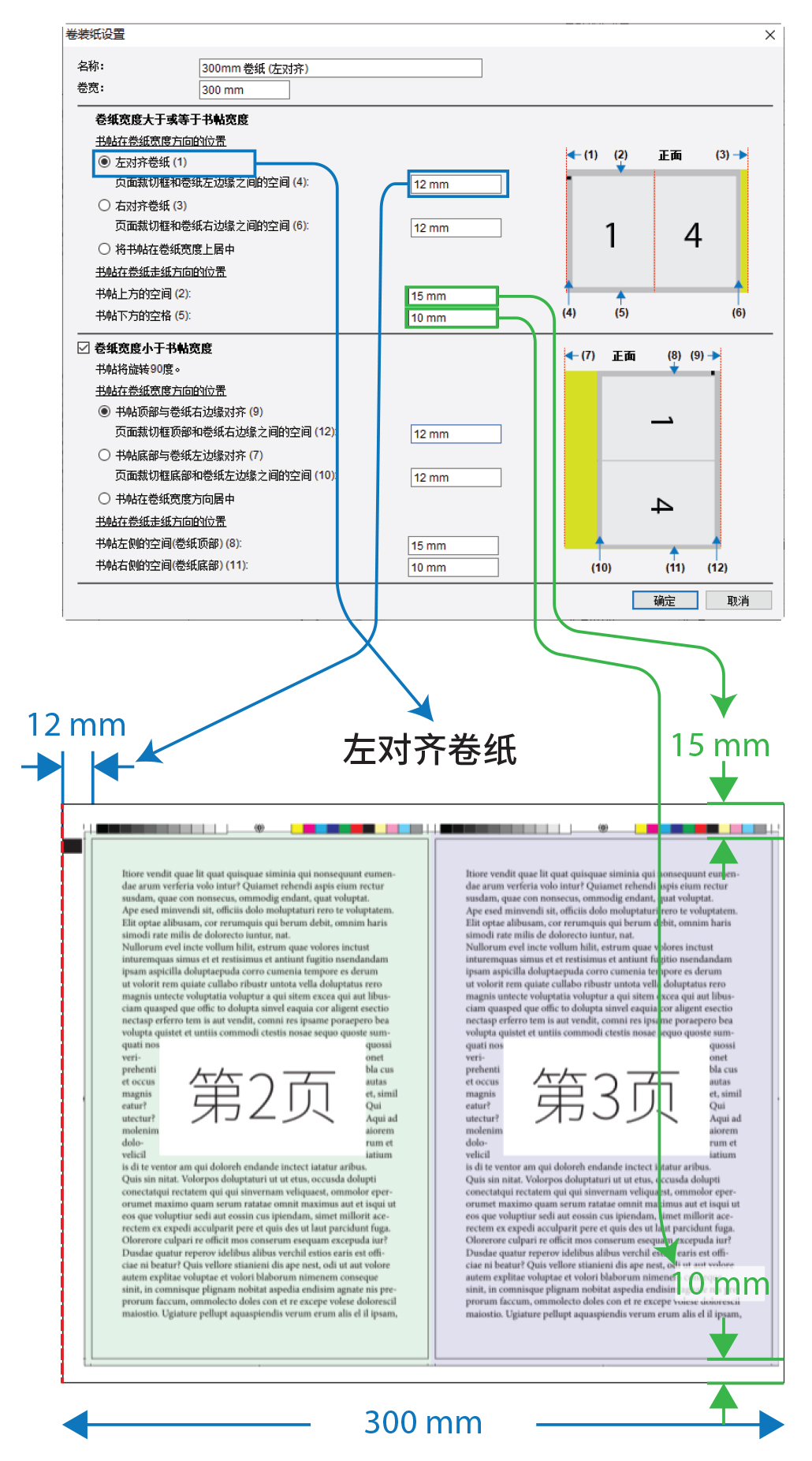

1. 左对齐卷纸 (1)


书帖左⽅与卷纸左边缘对齐。


当⽤户选择此选项时,⽤户也要输入以下参数 - ⻚⾯裁切框和卷纸左边缘之间的空间 (4)。此参数是⻚⾯裁切框和卷纸左边缘之间的空间,如果需要在此处放置标记,则需要保留空间以放置标记。


在右边的⽰例中,⻚⾯裁切框和卷纸左边缘之间的空间 (4) 设置为12mm。


⽤户还可以指定书帖上⽅和下⽅的空间。在右边的⽰例中,书帖上⽅的空间为15mm,书帖下⽅的空间设置为10mm

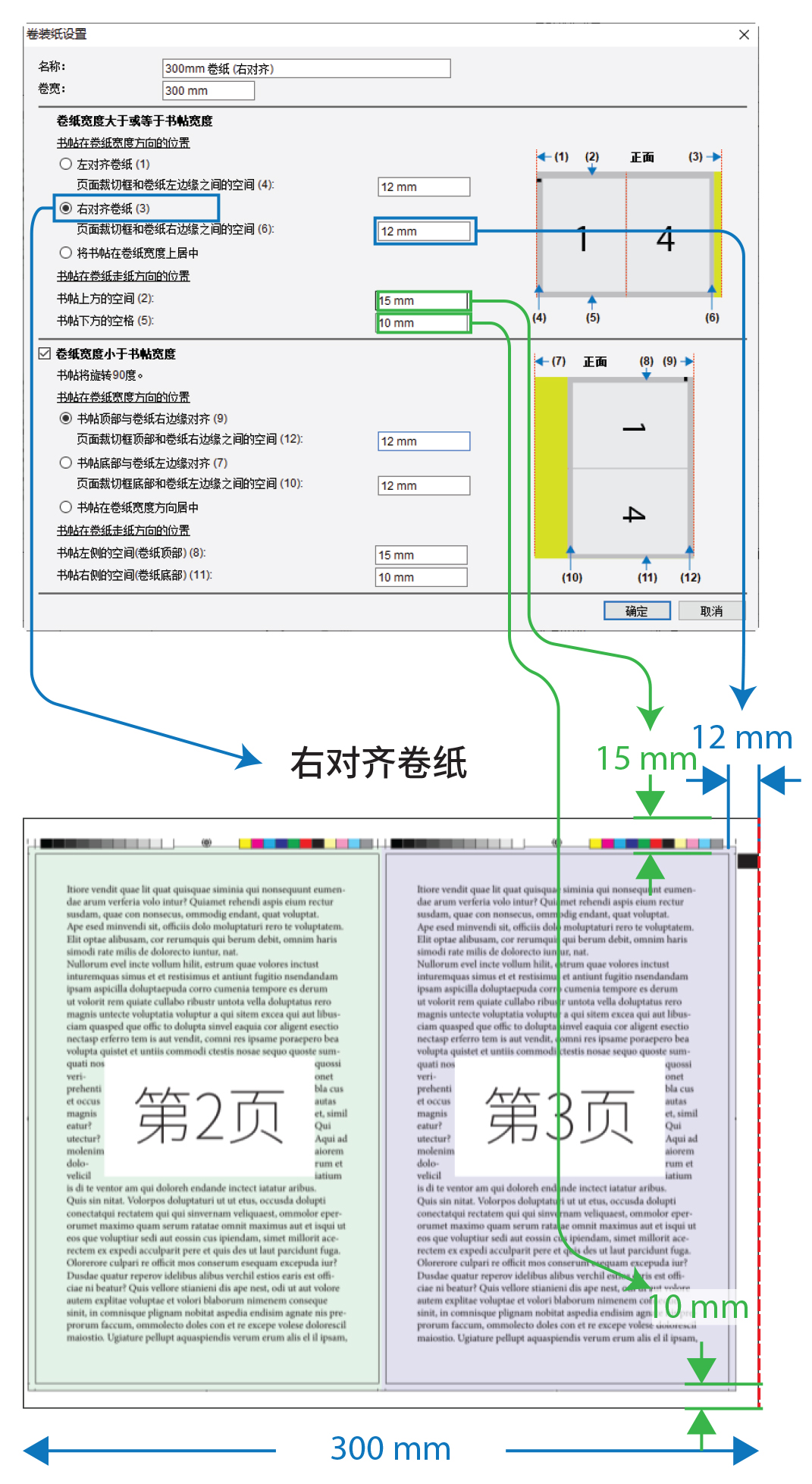

2. 右对齐卷纸 (3)


书帖右⽅与卷纸右边缘对齐。


当⽤户选择此选项时,⽤户也要输入以下参数 - ⻚⾯裁切框和卷纸右边缘之间的空间 (6)。此参数是⻚⾯裁切框和卷纸右边缘之间的空间,如果需要在此处放置标记,则需要保留空间以放置标记。


在右边的⽰例中,⻚⾯裁切框和卷纸右边缘之间的空间 (4) 设置为12mm。


⽤户还可以指定书帖上⽅和下⽅的空间。在右边的⽰例中,书帖上⽅的空间为15mm,书帖下⽅的空间设置为10mm。

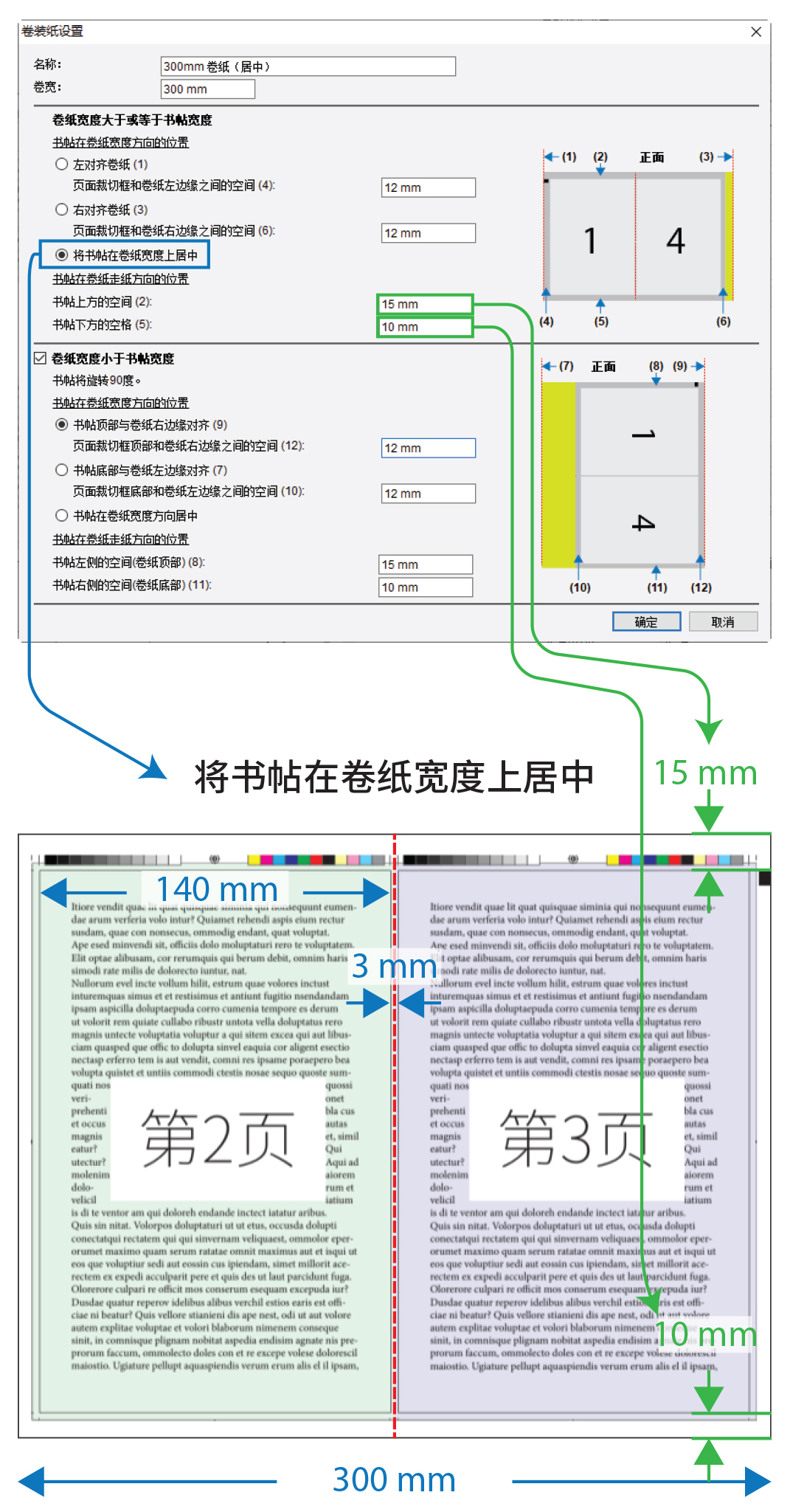

3. 将书帖在卷纸宽度上居中


书帖在卷纸宽度上居中。


书帖左右两边的空间将⾃动计算。


⽤户还可以指定书帖上⽅和下⽅的空间。在右边的⽰例中,书帖上⽅的空间为15mm,书帖下⽅的空间设置为10mm。

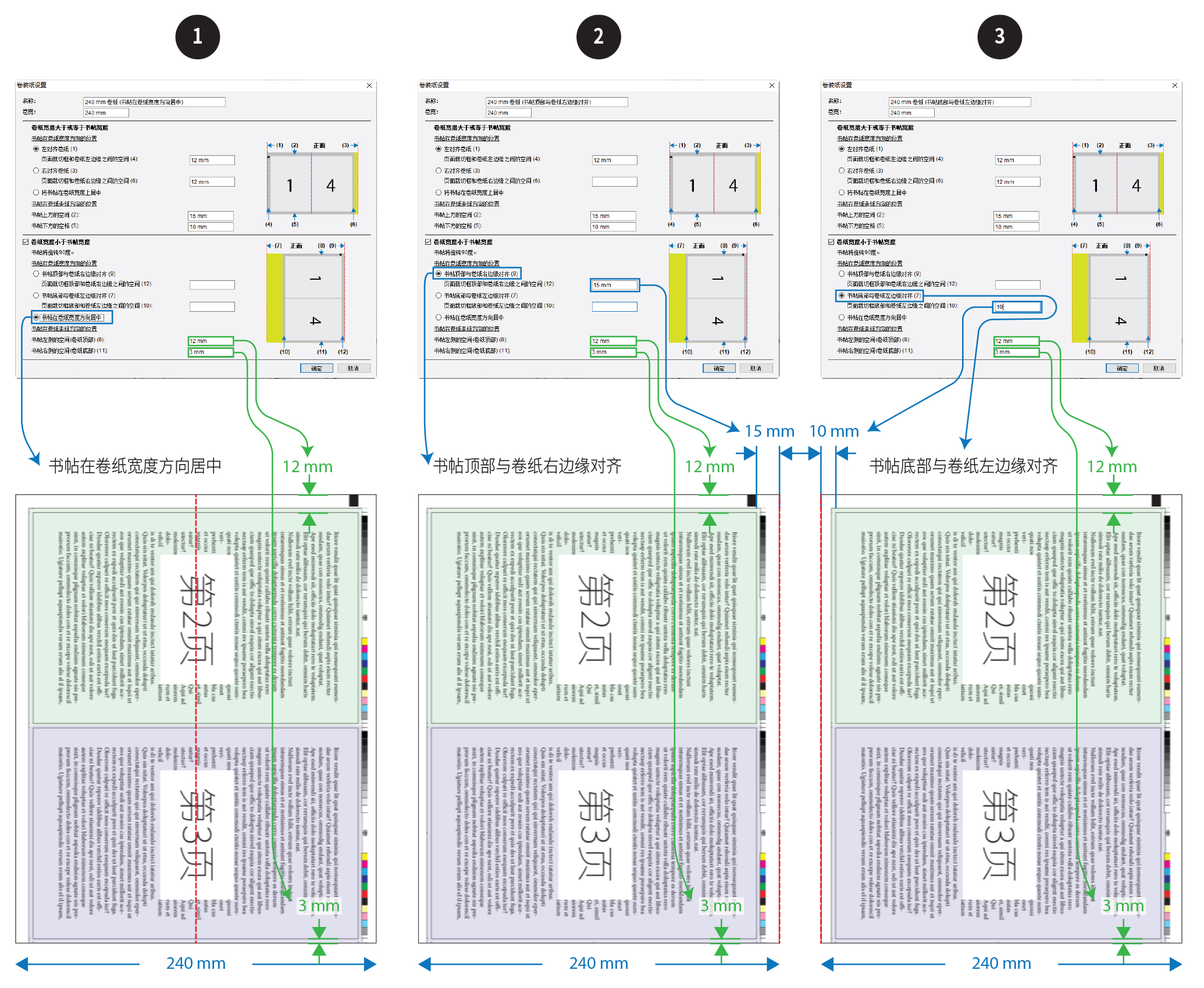

卷纸宽度⼩于书帖宽度


当书帖宽度(包括⻚边空和书帖边空)⼤于卷纸宽度时,如果此复选框已选中,书帖将旋转90度,您可以在此部分中配置已旋转书帖在卷纸位置选项。如果不想书帖将旋转90度,请取消选中此框。


注意 - 必须选中复选框以将书帖旋转以适合卷纸。

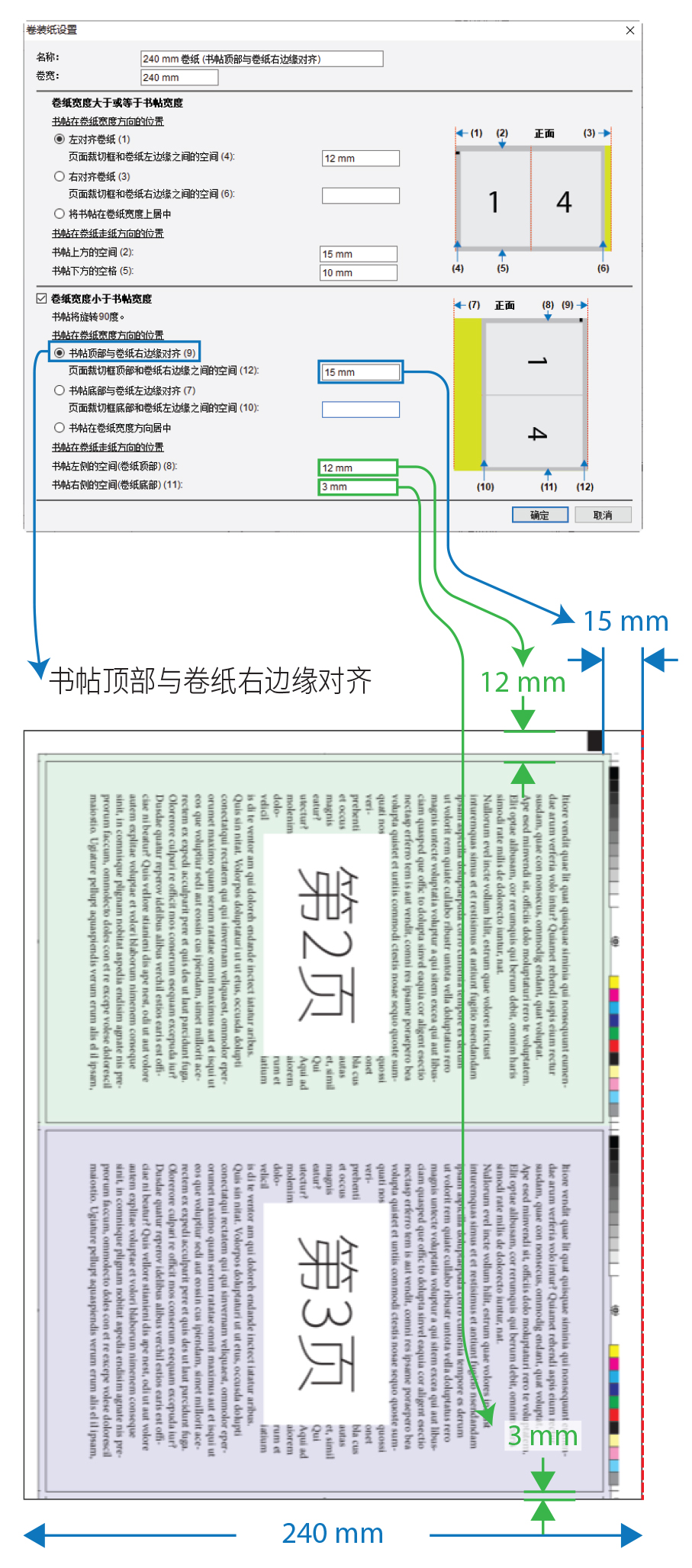

1. 书帖顶部与卷纸右边缘对齐 (9)


已旋转书帖右⽅,即未旋转书帖顶部,与卷纸右边缘对齐。


当⽤户选择此选项时,⽤户也要输入以下参数 - ⻚⻚⾯裁切框顶部和卷纸右边缘之间的空间 (12)。此参数是⻚⾯裁切框顶部和卷纸右边缘之间的空间,如果需要在此处放置标记,则需要保留空间以放置标记。


在右边的⽰例中,⻚⾯裁切框顶部和卷纸右边缘之间的空间 (12) 设置为15mm。


⽤户还可以指定未旋转书帖左和右⽅的空间,即已旋转书帖上和下⽅的空间。在右边的⽰例中,已旋转书帖上⽅的空间为12mm,已旋转书帖下⽅的空间设置为3mm。

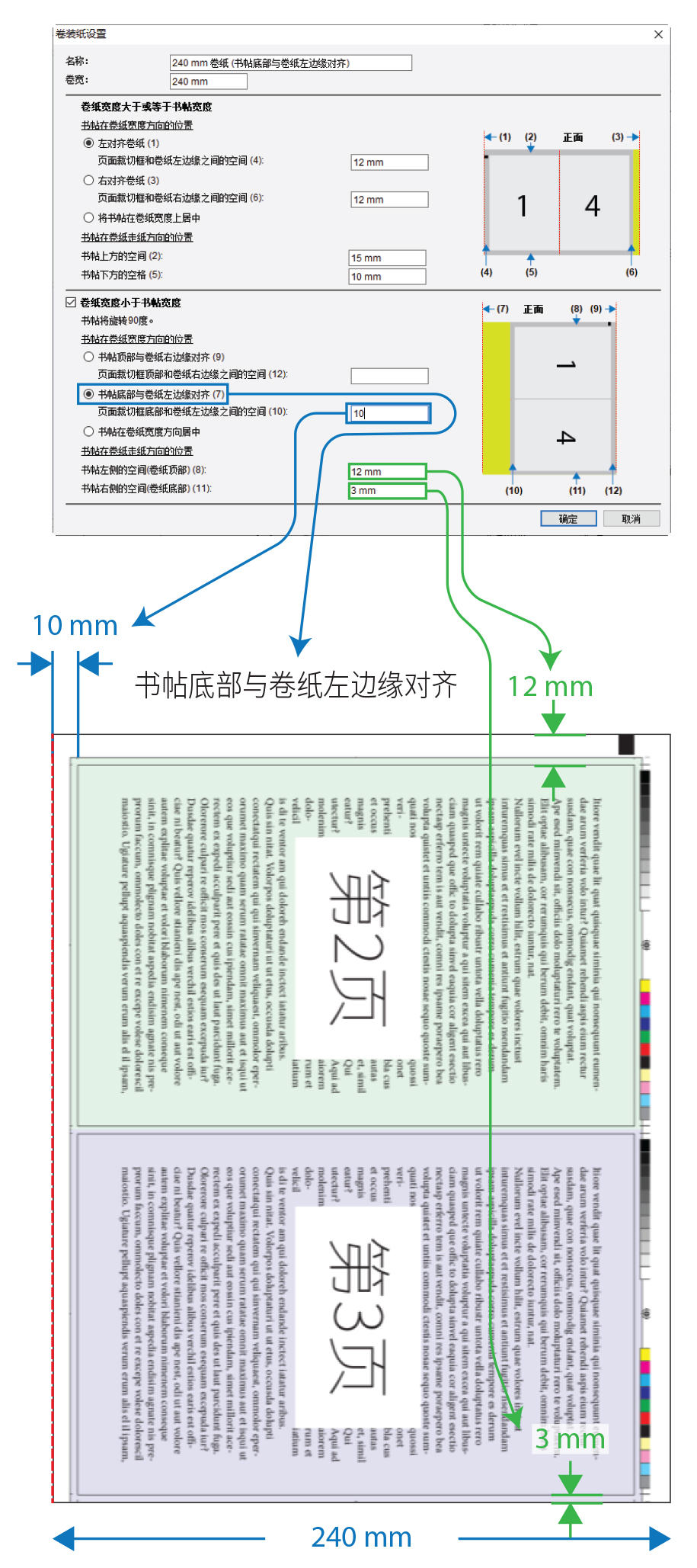

2. 书帖底部与卷纸左边缘对齐 (7)


已旋转书帖左⽅,即未旋转书帖顶部,与卷纸左边缘对齐。


当⽤户选择此选项时,⽤户也要输入以下参数 - ⻚⻚⾯裁切框顶部和卷纸左边缘之间的空间 (10)。此参数是⻚⾯裁切框顶部和卷纸左边缘之间的空间,如果需要在此处放置标记,则需要保留空间以放置标记。


在右边的⽰例中,⻚⾯裁切框顶部和卷纸左边缘之间的空间 (12) 设置为10mm


⽤户还可以指定未旋转书帖左和右⽅的空间,即已旋转书帖上和下⽅的空间。在右边的⽰例中,已旋转书帖上⽅的空间为12mm,已旋转书帖下⽅的空间设置为3mm。

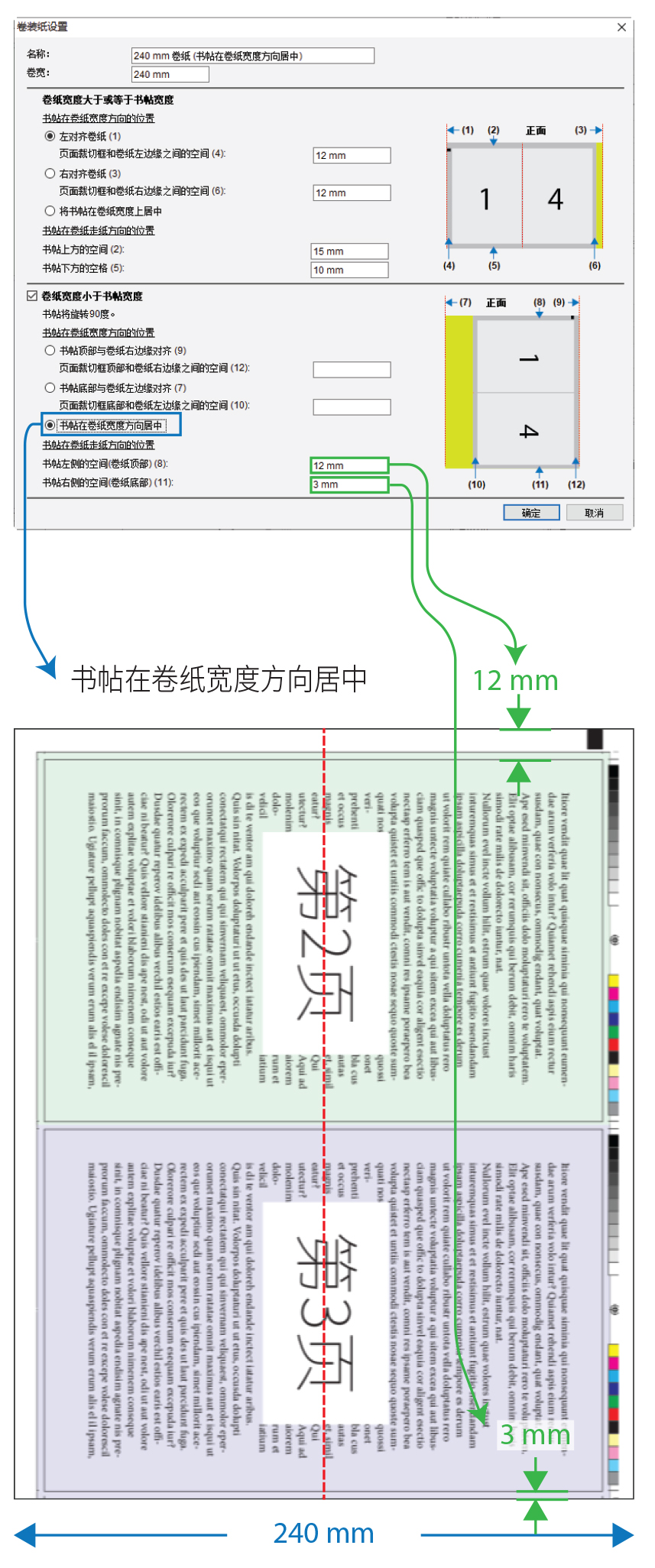

3. 书帖在卷纸宽度⽅向居中


书帖放在卷纸宽度⽅中间。


已旋转书帖左右两边的空间将⾃动计算。


⽤户还可以指定未旋转书帖左和右⽅的空间,即已旋转书帖上和下⽅的空间。在右边的⽰例中,已旋转书帖上⽅的空间为12mm,已旋转书帖下⽅的空间设置为3mm。

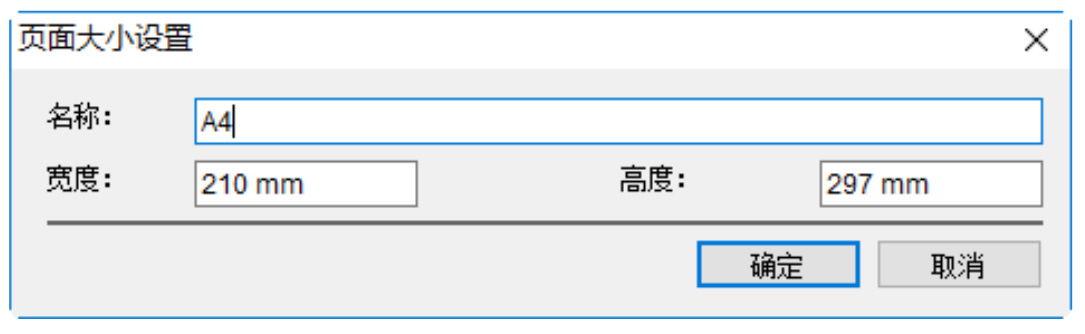

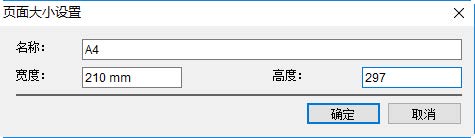

⻚⾯⼤⼩设置



选项说明
名称输入⻚⾯⼤⼩的名称。
宽度输入⻚⾯的宽度。
⾼度输入⻚⾯的⾼度。




1.3.3 标记设置

标记管理


SmartImpose Manual 在“设置”菜单中选择“纸材标记”选项。


SmartImpose Auto 在“智能拼版”菜单中选择“纸材标记”选项。

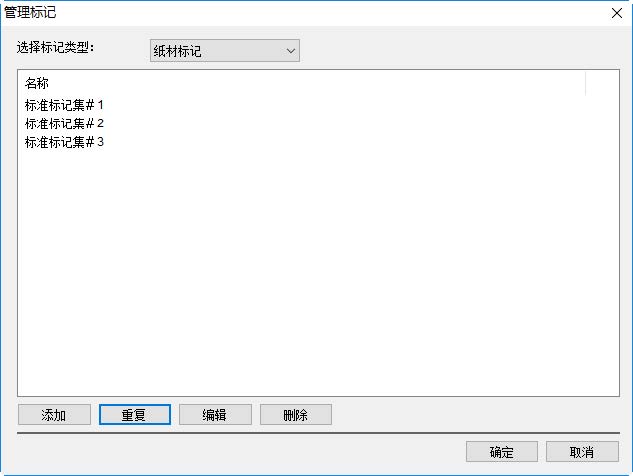

将提⽰“管理标记”对话框。 “选择标记类型”菜单预设为“纸材标记”。 “管理标记”对话框⽤于管理纸材标记书帖标记。



在“选择标记类型”菜单中选择要管理的标记类型。纸材标记书帖标记


  • 选择“纸材标记”以管理纸材标记。您可以在“纸材标记设置”对话框中编辑纸材标记设置。
  • 选择“书帖标记”以管理书帖标记。您可以在“书帖标记设置”对话框中编辑书帖标记设置。


按钮说明
添加单击“添加”按钮以添加标记设置。
复制选择⼀个标记设置,然后单击“复制”按钮,根据所选标记设置添加标记设置。
编辑选择⼀个标记,然后单击“编辑”按钮以编辑选定的标记设置。
删除选择⼀个标记,然后单击“删除”按钮,以删除选定的标记设置。



在“ 智能拼版设置”对话框中添加标记





  1. 默认情况下,标记”下拉列表所选选项是”⾃定义标记”。 这表⽰标记设置仅适⽤于此智能拼版设置。

  2. 您可以单击”标记”下拉列表右侧的“…” (管理) 按钮,提⽰“管理标记”对话框,再单击”添加”⼂”复制”或”编辑”以显⽰”标记设置”。

  3. 您可以单击“编辑当前标记设置”按钮来编辑当前智能拼版设置的标记设置。编辑标记后,标记”下拉列表所选选项改回”⾃定义标记”。

  4. 您可以在”标记”下拉列表中选择 << 新标记 >> 选项来创建书帖模板标记集。将显⽰“标记设置”对话框。

  5. 您可以在”智能拼版设置”对话框中单击六个快速标记按钮之⼀。

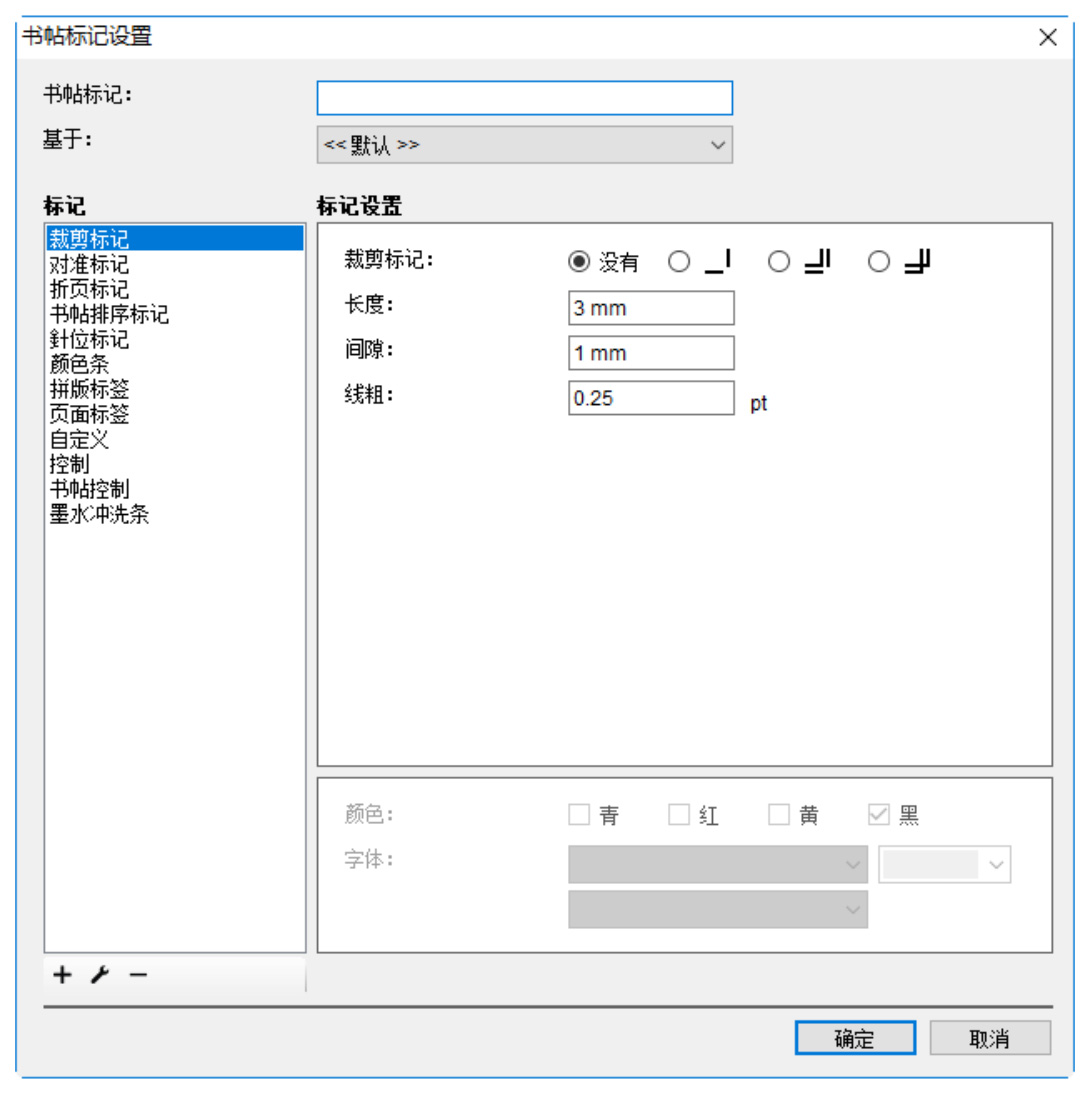

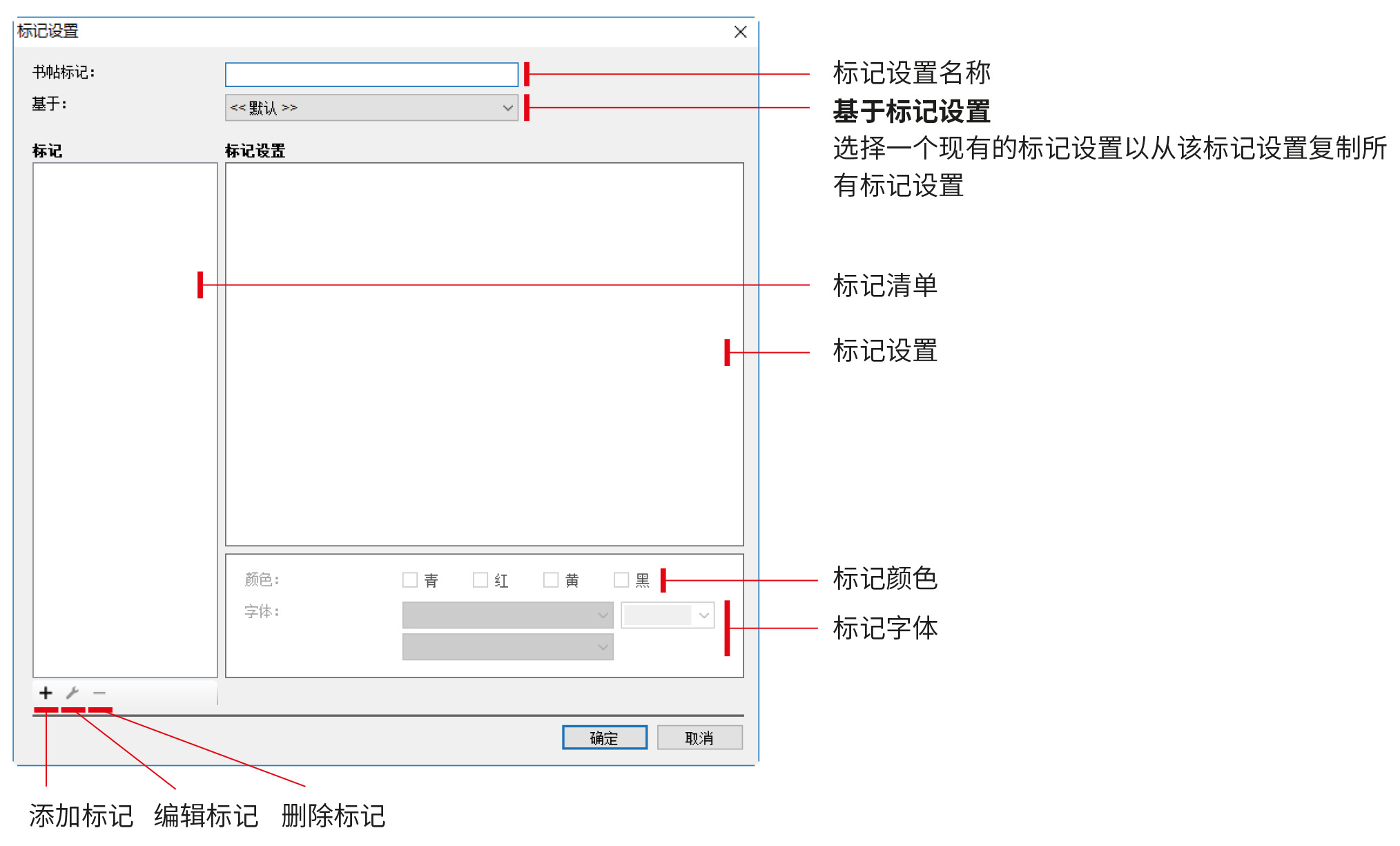

“标记设置”对话框


标记设置对话框⽤于向书帖添加⼀个或多个标记。


添加标记设置时,标记设置为空⽩即未添加标记。您需要将您使⽤的每个标记添加到标记设置中。






书帖标记


输入标记设置的名称。 请仔细选择名称,以便您可以从标记设置名称中分辨出标记设置的⽤途。


例如,如果标记设置是针对汉格拉胶装加⼯设备,则可把标记设置命名为”汉格拉 - 胶装”。


基于


配置新标记设置时,可以从现有标记设置中复制标记设置。 为此,请在“基于”下拉列表中选择现有标记设置。




标记清单


标记清单显⽰已添加的标记。


  1. 要添加标记,请单击下⾯的”添加标记”按钮。

  2. 要编辑标记,请在列表中选择标记,然后单击“编辑标记”按钮。

  3. 要删除标记,请在列表中选择标记,然后单击“删除标记”按钮。

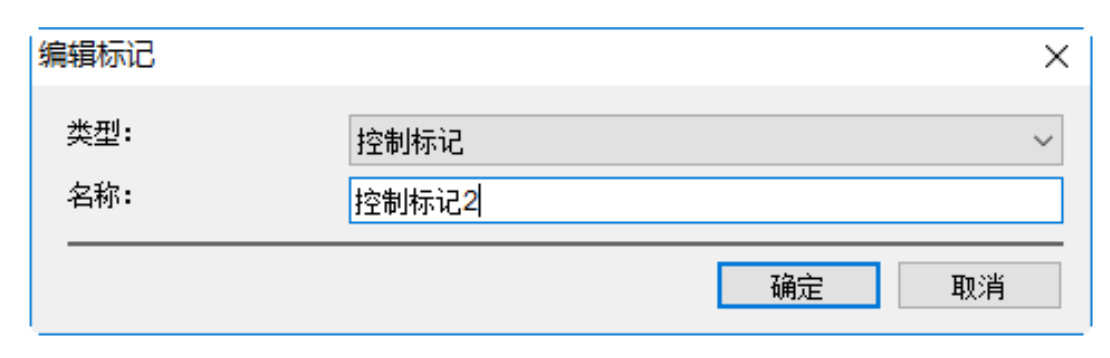

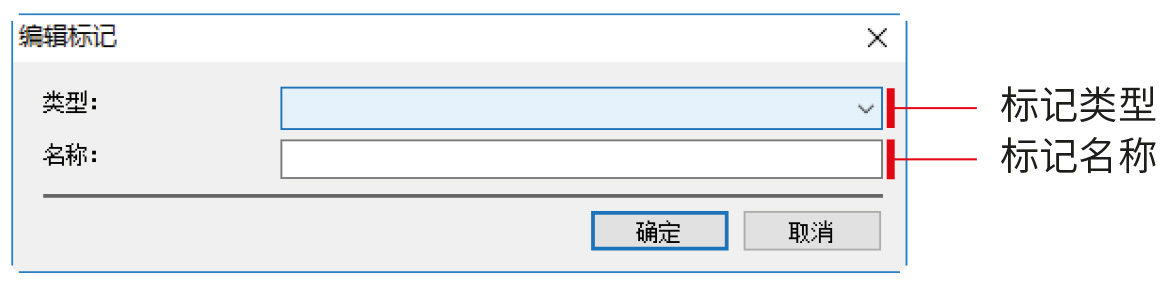

添加(或编辑)标记时,必须选择标记类型并输入标记名称。


请使⽤⼀个容易记住的名称,以便您可以从名称中分辨出它是哪个标记。





下表列出了⽀持的标记类型。


标记名称Mark name放置
裁剪标记crop mark单个
套准标记register mark多个
折⻚标记fold mark单个

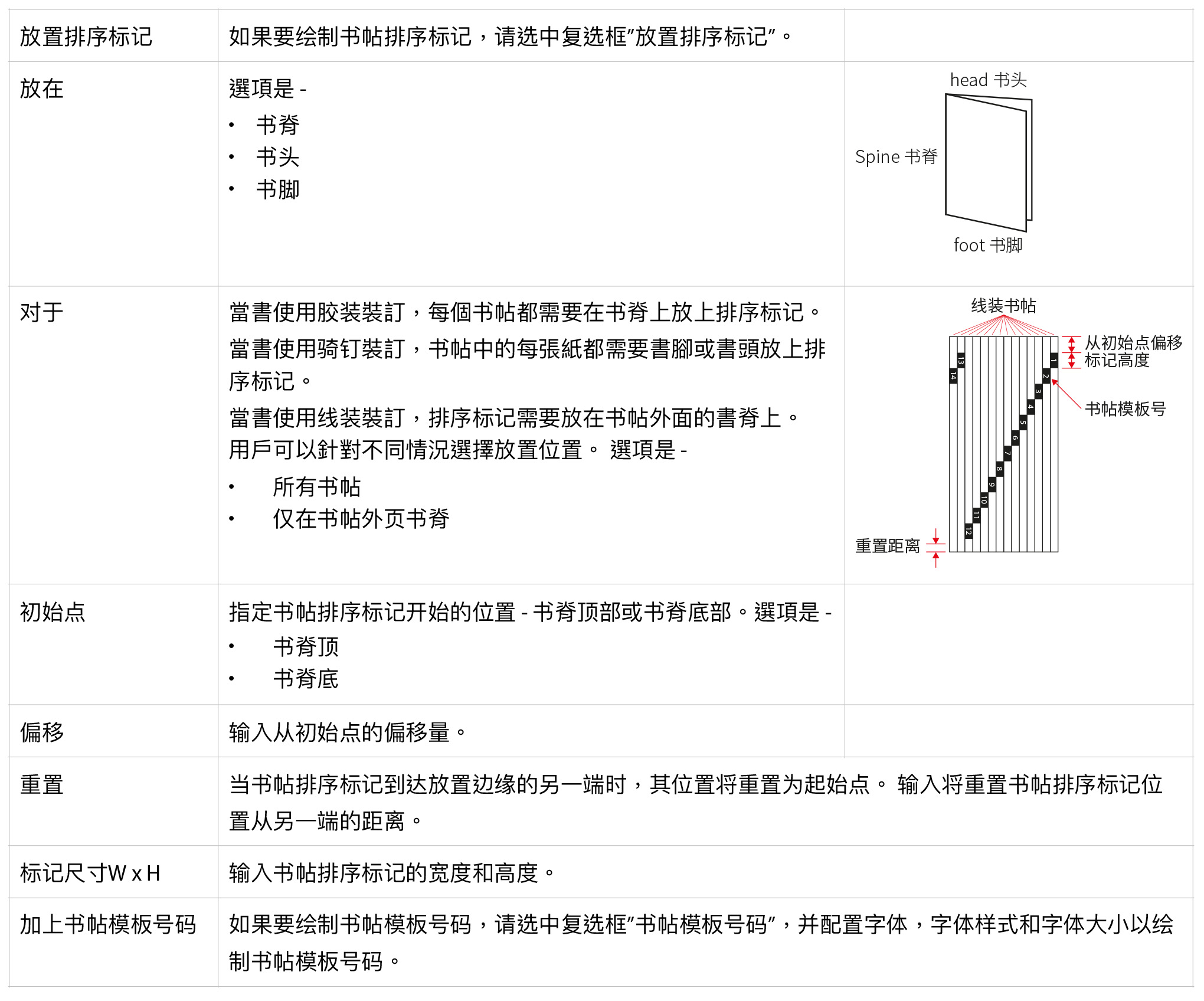

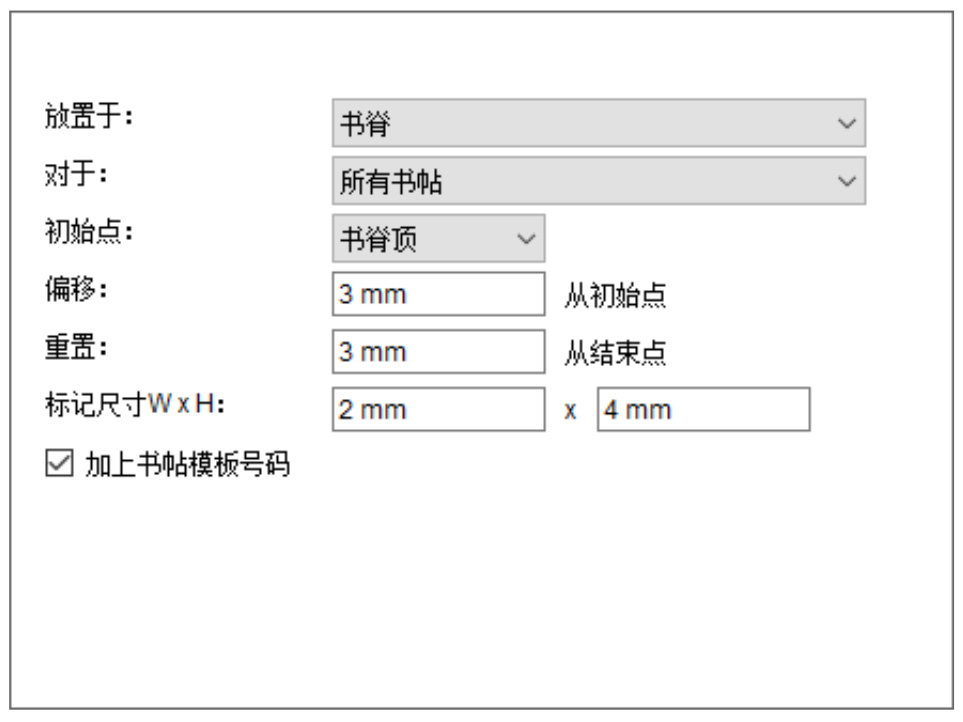

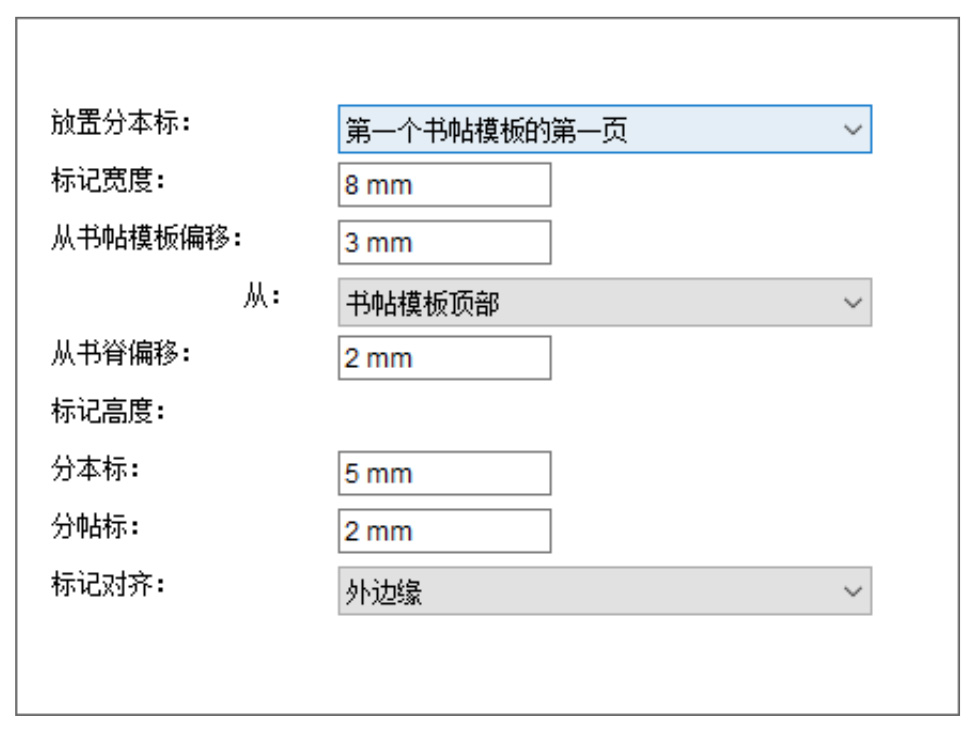

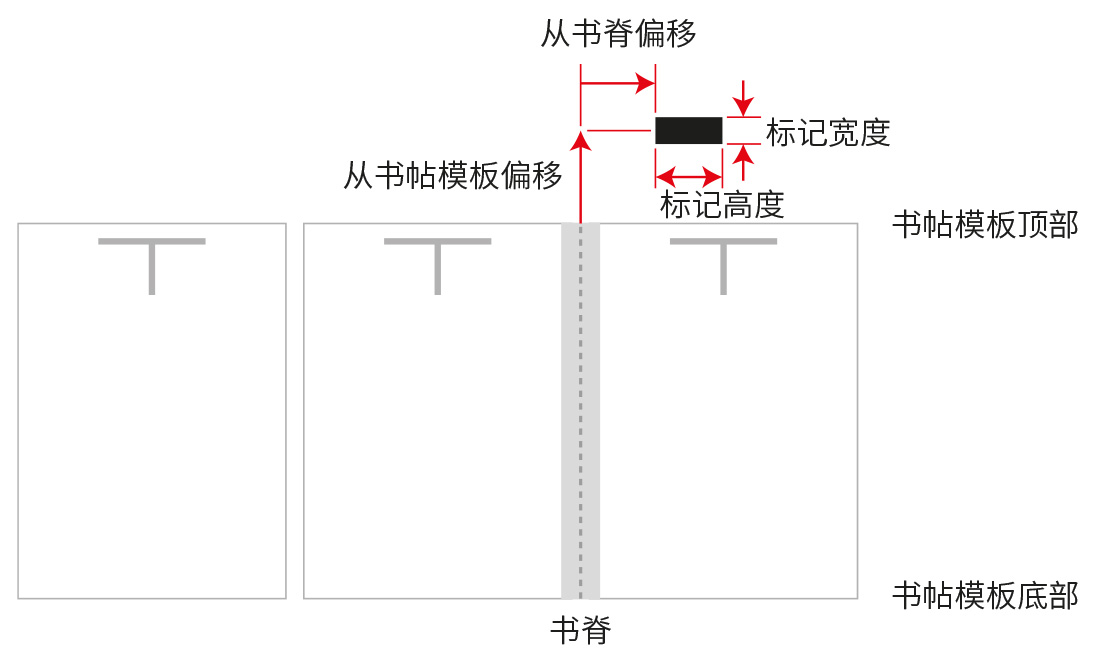

书帖排序标记collation mark多个
針位标记lay mark单个

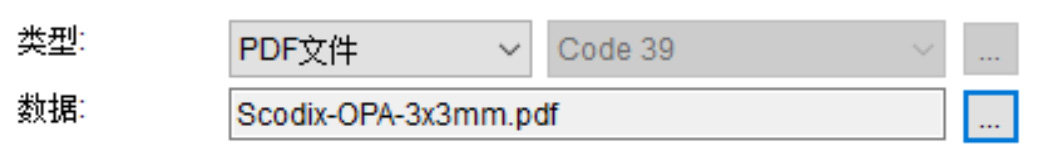

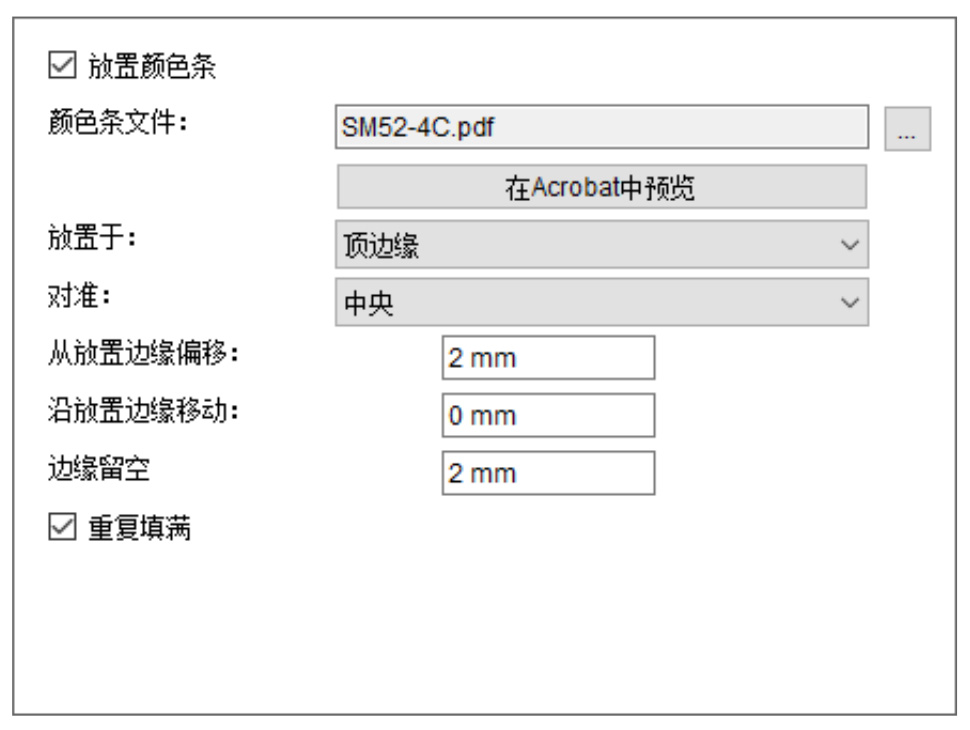

颜⾊条colorbar多个已被⾃定义标记(PDF⽂件)代替

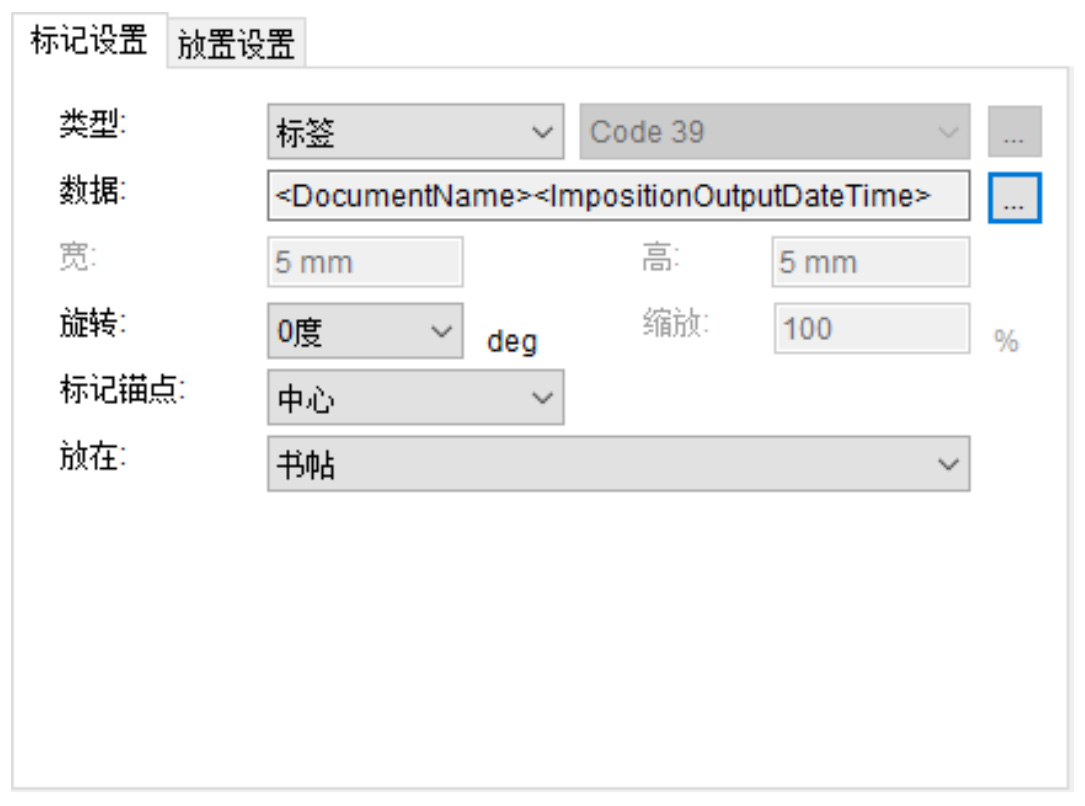

拼版标签imposition label多个已被⾃定义标记(标签)代替

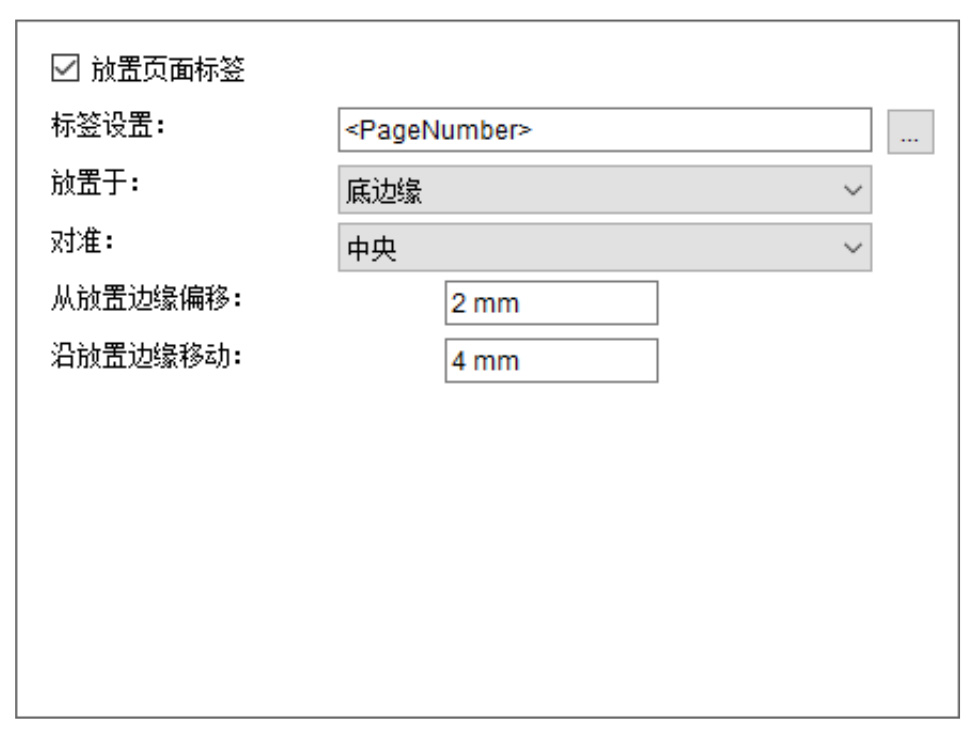

⻚⾯标签custom mark多个已被⾃定义标记(标签)代替
控制标记control mark多个已被⾃定义标记(⻓⽅形)代替
书帖控制标记folio control mark多个已被⾃定义标记(⻓⽅形)代替

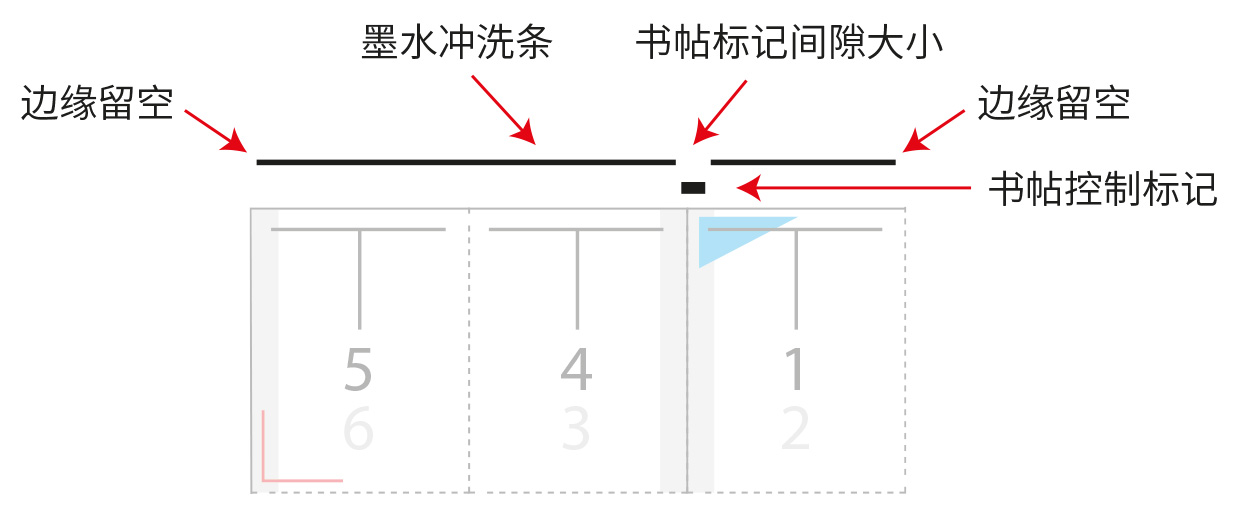

墨⽔冲洗条spit bar多个
 ⾃定义标记custom mark多个




标记设置

单击标记清单中的标记以将其选中,所选标记的标记设置将出现在”标记设置”⾯板中。

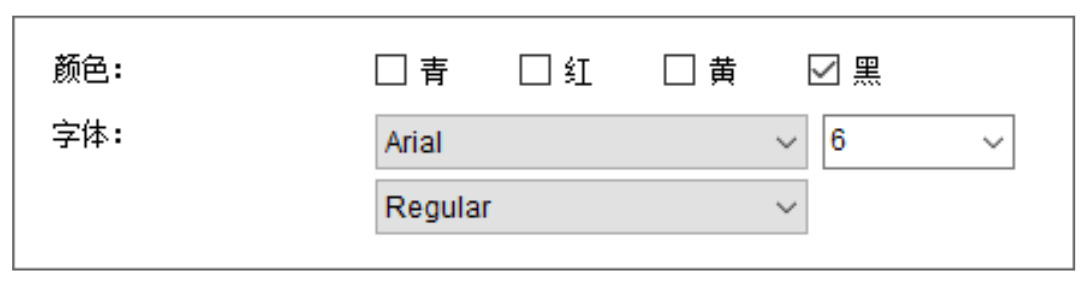

标记颜⾊,标记字体




颜⾊


在颜⾊部分中,您可以选择绘制标记的颜⾊例如,套准标记应使⽤4种印刷⾊绘制 - 青⾊品红⾊黄⾊和⿊⾊⽽折⻚标记应⽤⿊⾊绘制。


字体


如果标记包含⽂本,则可以选择字体⼂字体⼤⼩和字体样式来绘制⽂本。 请注意,如果⽂本包含 Unicode ⽂本(如中⽂),则必须选择能够绘制该语⾔⽂本的字体。否则⽂本将为空⽩。

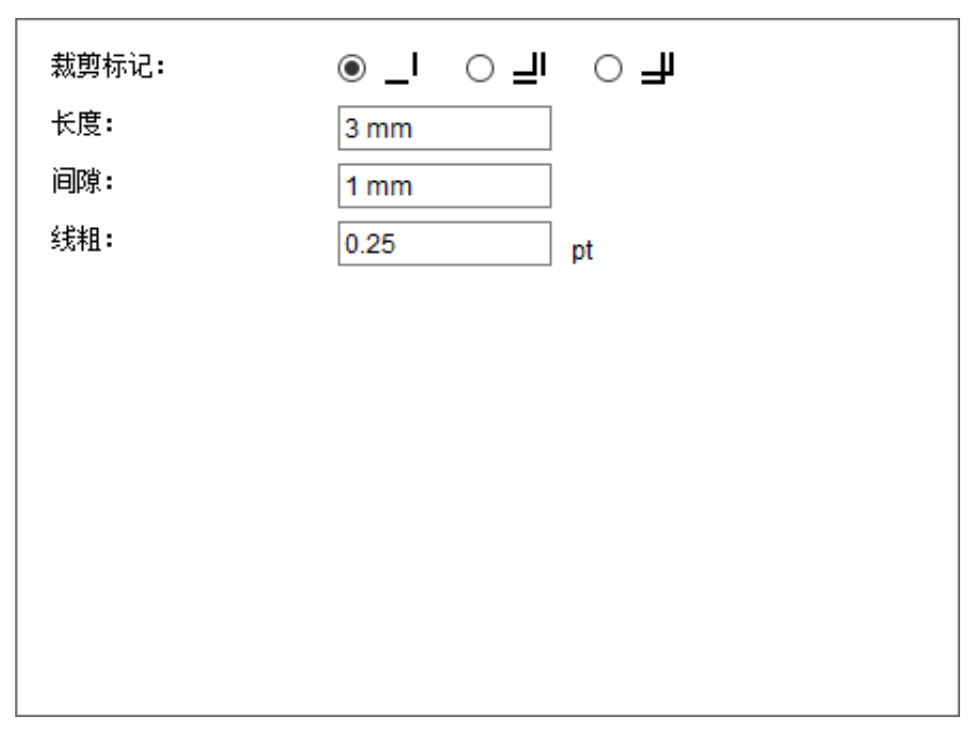

裁剪标记


每个书帖模板上只能有⼀组裁剪标记。

裁剪标记将在每⻚裁切框的出⾎区域中绘制。






标记设置







裁剪标记如果您不想绘制裁剪标记,请选择“没有”。 否则,请选择要使⽤的裁剪标记类型。
⻓度输入裁剪标记线的⻓度。
间隙輸入裁剪標記的垂直線和⽔平線之間的距離。
线粗输入裁剪标记线的粗细。单位是 pt。

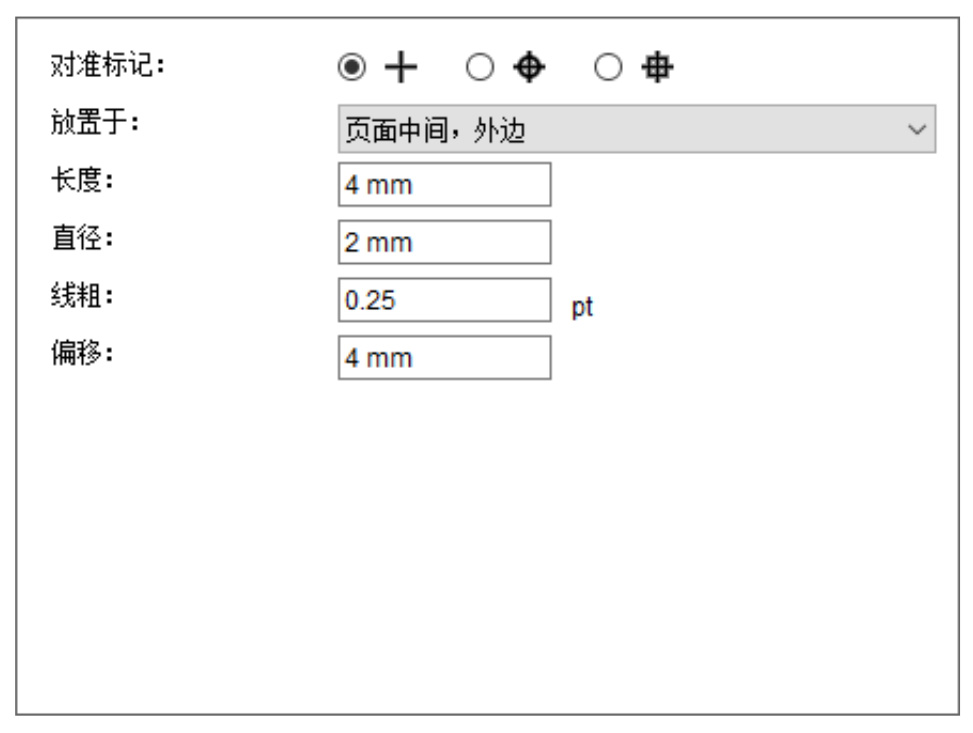

套准标记

如果需要,您可以在书帖模板上设置多个套准标记。





套准标记如果您不想绘制套准标记,请选择“没有”。 否则,请选择要使⽤的套准标记类型。
放在选择套准标记的位置。选项是 -
  • ⻚⾯中间,外边
  • ⻚⾯中间,垂直外边
  • ⻚⾯中間,⽔平外邊
  • 拼版边中间
  • 拼版的垂直边中间
  • 拼版的⽔平边中间
  • 拼版⾓落拼版⾓落
⻓度输入套准标记线的⻓度。
⻓度如果套准标记有正⽅形或圆形,请输入圆的直径或正⽅形边的⻓度。
线粗输入套准标记线的粗细。单位是 pt。
偏移输入套准标记偏离所选边缘的偏移量。

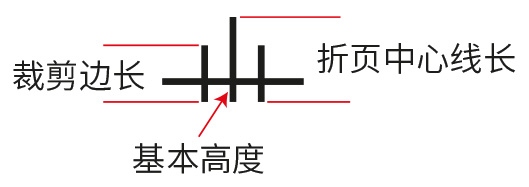

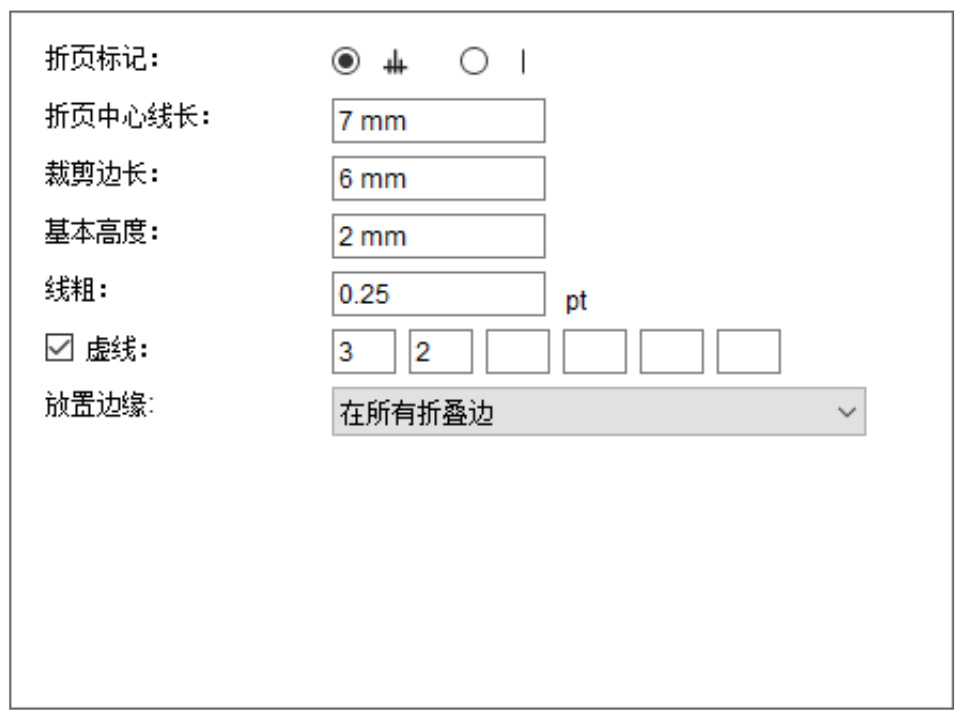

折⻚标记

每个书帖模板上只能有⼀组折⻚标记。






折⻚标记如果您不想绘制折⻚标记,请选择“没有”。 否则,请选择要使⽤的折⻚标记类型。
折⻚中⼼线⻓
裁剪边⻓
基本⾼度

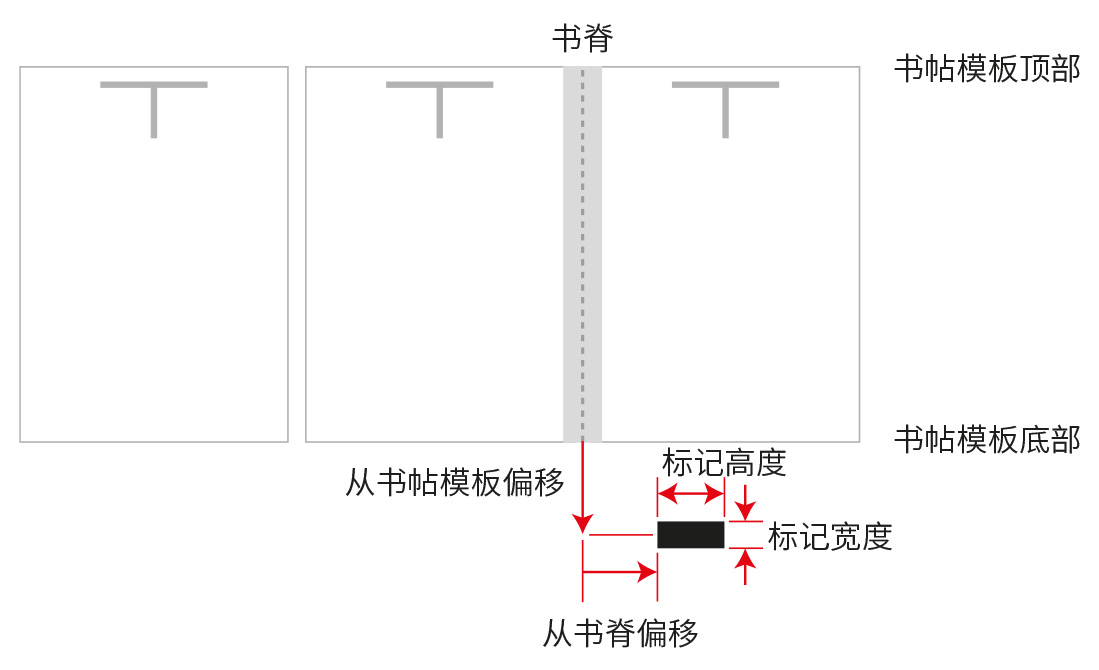

请参阅下图,了解这3个参数的说明。

如果使⽤垂直线的折⻚标记,则只能配置线条的⻓度(折⻚中⼼线⻓)和线条粗细。

线粗输入折⻚标记线的粗细。单位是 pt。
虚线

如果要使⽤虚线绘制折⻚标记,请选中复选框”虚线”。

您可以输入实线的⻓度,然后输入间隙的⻓度,然后输入第⼆条实线的⻓度(如果需要),以及第⼆条间隙的⻓度(如果需要),依此类推。

放置边缘你可以选择在哪个边缘放置折⻚标记。
  • 在所有折⻚边缘
    折⻚标记将放置在所有折⻚边缘的两侧。
  • 仅在装订边(纸边除外)
    折⻚标记将放置在装订边,除非书籍装订边缘在纸边缘。

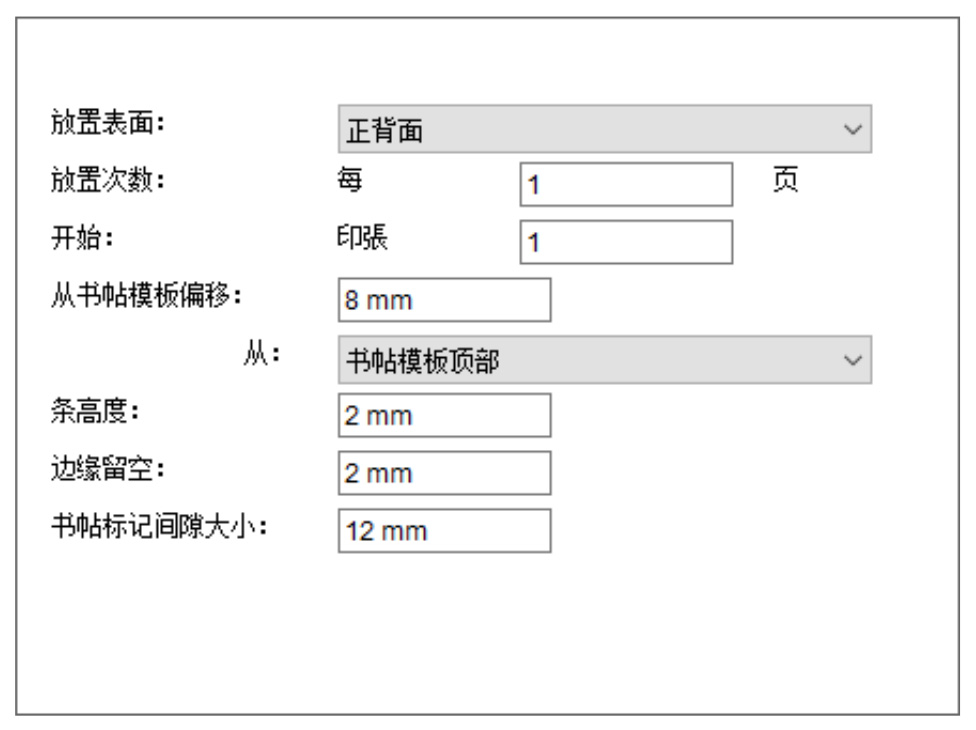

书帖排序标记

如果需要,您可以在书帖模板上设置多个书帖排序标记。

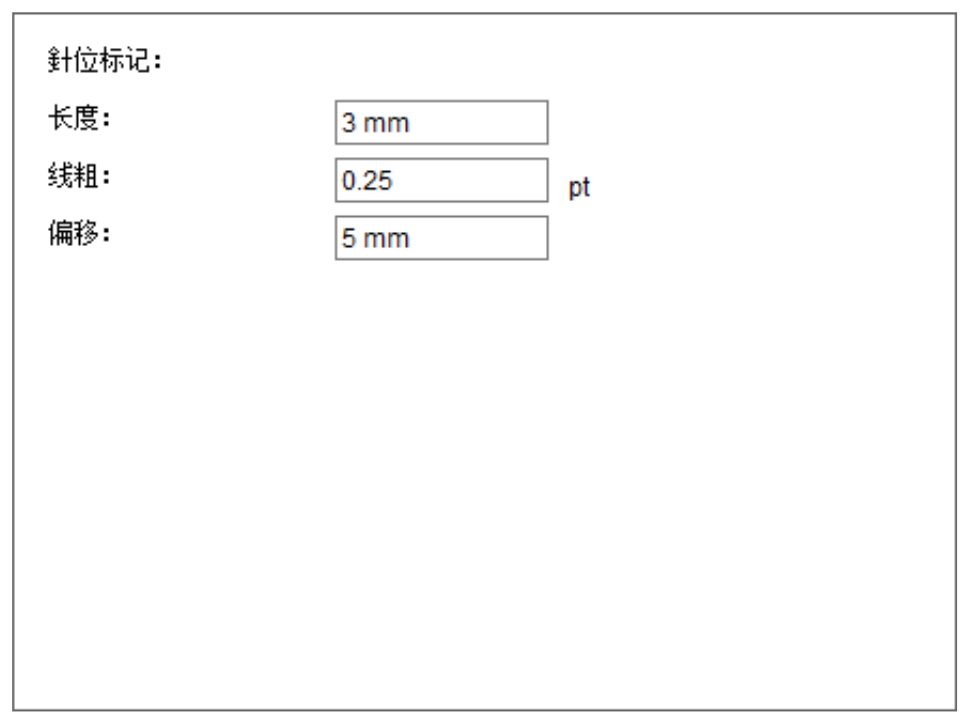

針位标记






針位标记
如果您不想绘制針位标记,请选择“没有”。 否则,请选择要使⽤的針位标记类型。
⻓度
输入套准标记线的⻓度。
线粗
输入針位标记线的粗细。单位是 pt。
偏移输入从針位的偏移量。




颜⾊条

已被⾃定义标记(PDF⽂件)代替。如果需要,您可以在书帖模板上设置多个颜⾊条。






放置颜⾊条如果要绘制颜⾊条,请选中复选框”放置颜⾊条”。
颜⾊条⽂件选择包含颜⾊条的PDF⽂件。
在 Acrobat 中预览在Acrobat中预览颜⾊条PDF⽂件。
放在选择边缘以放置颜⾊条。 选项是 -
  • 顶边缘
  • 左边缘
  • 底边缘
  • 右边缘

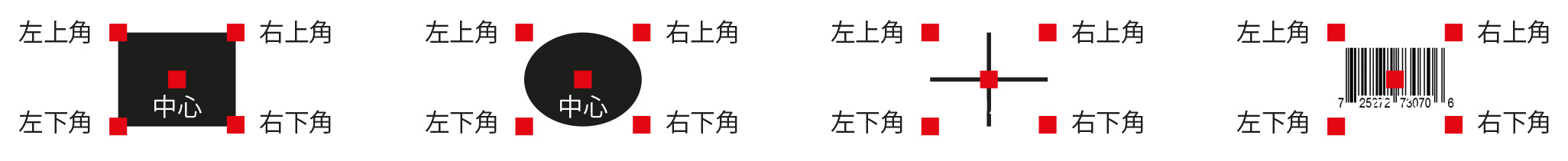

对准

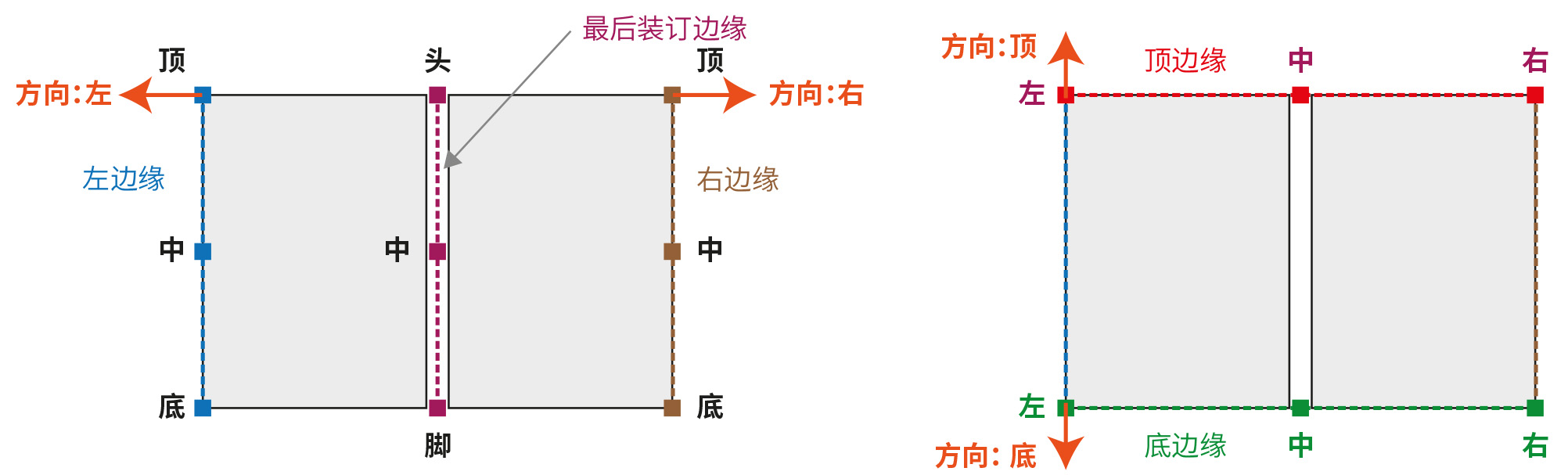

选择要对齐颜⾊条的点。 如果放置边缘是顶或底边缘,则对齐可以是左⼂右或中央。 如果放置边缘是左边缘或右边缘,则对齐⽅式为頂⼂中間或底。

从放置边缘偏移输入離開放置边缘的偏移量。
沿放置边缘移动输入在放置边缘从对准点的移动。
边缘留空要防⽌颜⾊条在纸张边缘上绘制,请输入要从纸张边缘留下的空⽩区域。
重复填满

如果颜⾊条不够⻓以填充放置边缘,则步进并重复颜⾊条直到它占边缘的整个宽度,但是从2个边缘留下在”边缘留空”指定的空间。




拼版标签

已被⾃定义标记(标签)代替。如果需要,您可以在书帖模板上设置多个拼版标签。

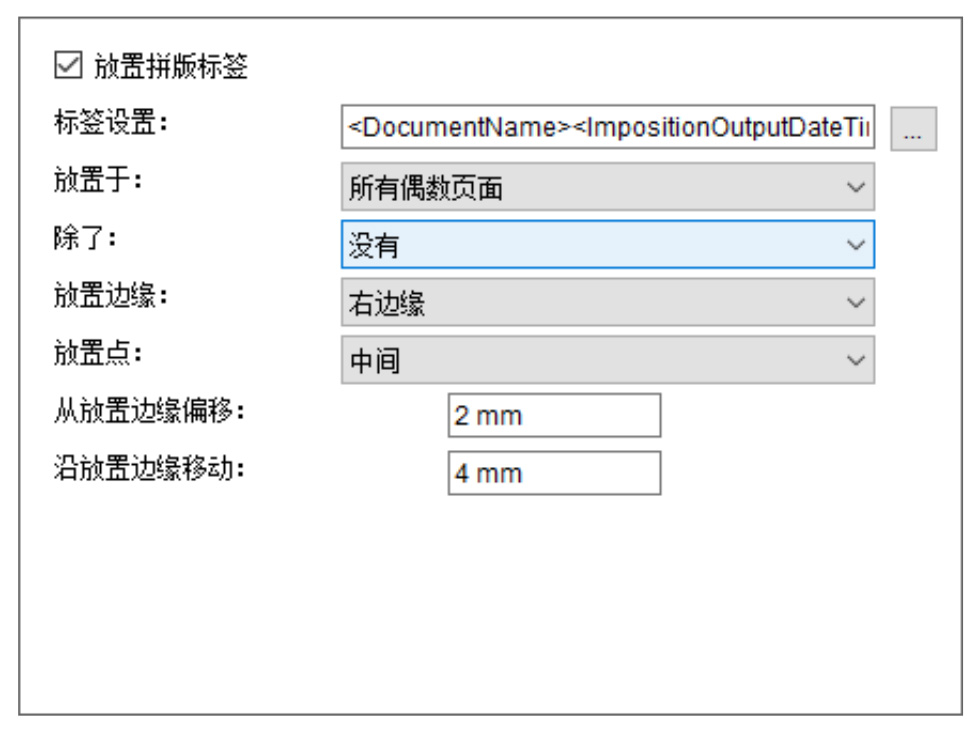

放置拼版標籤如果要绘制拼版标签,请选中复选框”放置拼版标签”。

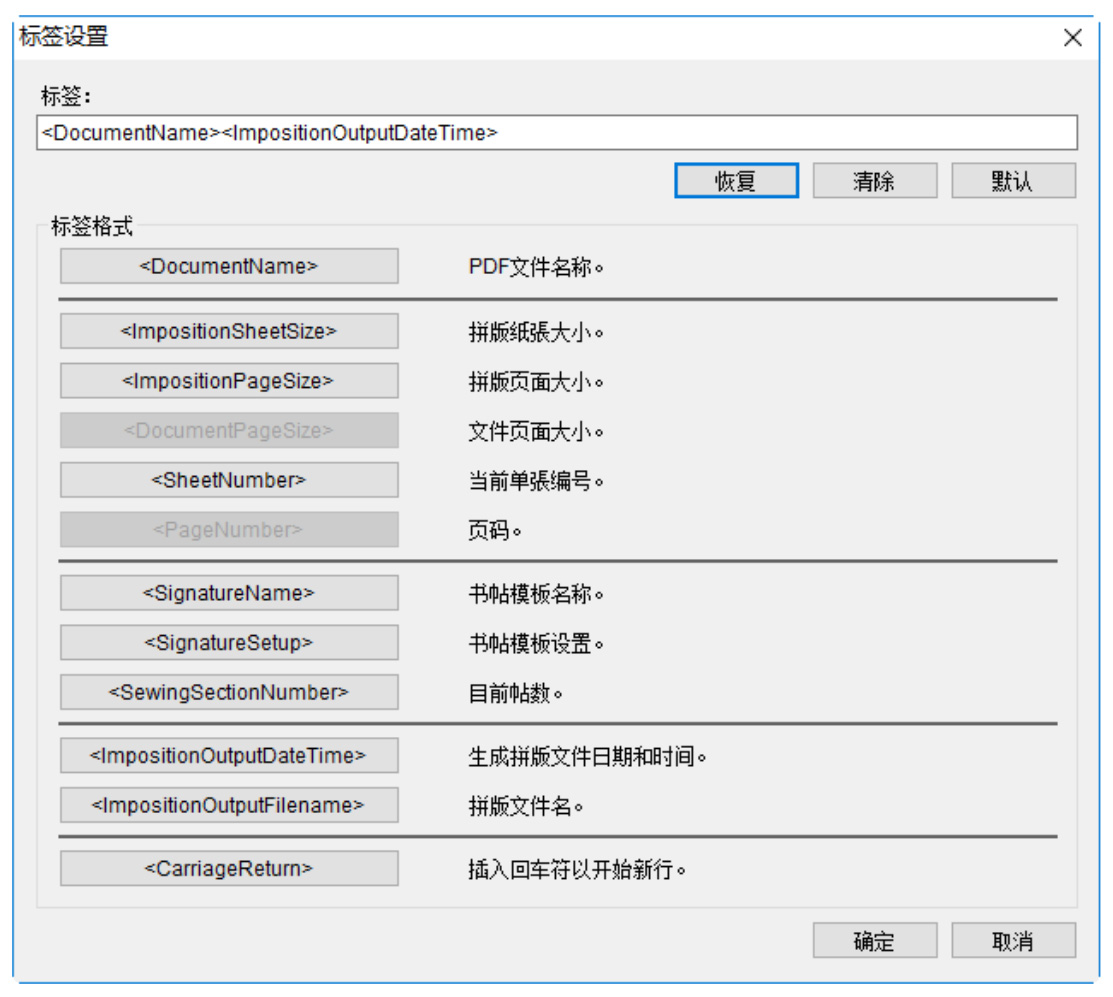

标签设置单击右侧的 …(设置)按钮以配置拼版标签。
放置于选择放置”拼版标签”的位置。选项是 -
  • 所有书帖模板
  • 书帖模板正⾯
  • 书帖模板背⾯
  • 所有⻚⾯
  • 所有偶数⻚⾯
  • 所有奇數⻚⾯
除了选择不放置”拼版标签”的位置。选项是 -
  • 没有
  • 第⼀个书帖模板
  • 最后的书帖模板
  • 第⼀个奇数⻚⾯
  • 最后的偶数⻚⾯
放置边缘
